تحليل الطلاء البصري لمعدات نظام الليزر عالية القوة
في أنظمة الليزر عالية الطاقة (مثل أجهزة الاندماج النووي بالليزر، آلات معالجة الليزر الصناعية، والليزر العلمي فائق الكثافة فائق السرعة)العدسات البصرية لا تعمل فقط كدلائل لمسار الضوء ولكن أيضا كعقد حاسمة لنقل الطاقةيمكن أن تعكس أسطح العدسة غير المغطاة جزءًا كبيرًا من الطاقة وتمتص طاقة الليزر ، مما يؤدي إلى التسخين ، مما يسبب تأثيرات العدسة الحرارية وحتى الضرر الدائم.الطلاءات البصرية عالية الأداء هي الضمان الأساسي، التشغيل الفعال والآمن لأنظمة الليزر عالية الطاقة.
I. أساسات العدسات البصرية: الاختيار الكمي لمعلمات الأداء الرئيسية
أداء الطلاء لا ينفصل عن خصائص الركيزة. الركيزة لا تحدد فقط نقطة البداية للطلاء ولكنوالخصائص الميكانيكية هي أيضا أساس ما إذا كان المكون بأكمله يمكن أن تتحمل حمولات عالية الطاقةاختيار الركيزة يتطلب النظر الكمي في المعلمات الأساسية التالية:
الخصائص البصرية:مؤشر الانكسار ومعامل الامتصاص هي نقاط البداية لتصميم كومة الطلاء وتقييم الحمل الحراري.10−3 سم−1) يمكن أن تنتج آثار حرارية كبيرة في قوة عالية.
- نعمالخصائص الحرارية:تحدد الموصلات الحرارية معدل تبديد الحرارة، ويعكس معامل التوسع الحراري (CTE) حجم الإجهاد الحراري.عدم التطابق بين CTE من الركيزة وطبقة الطلاء هو السبب الرئيسي للفشل.
- نعمالخصائص الميكانيكية:صلابة وحدة المرونة تؤثر على صعوبة المعالجة ومتانة البيئة.
زجاج الكوارتز
- نعمالمواد الشائعة للأسطوانة الليزر عالية الطاقة تشمل:

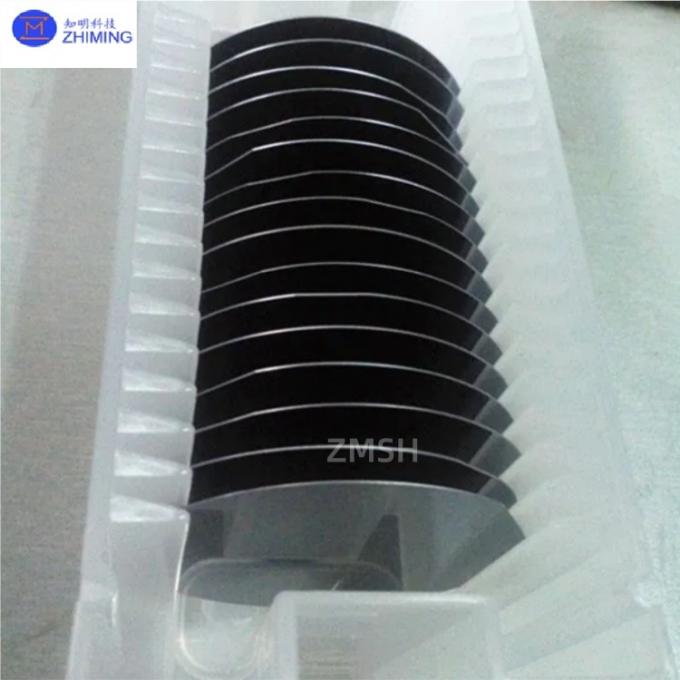

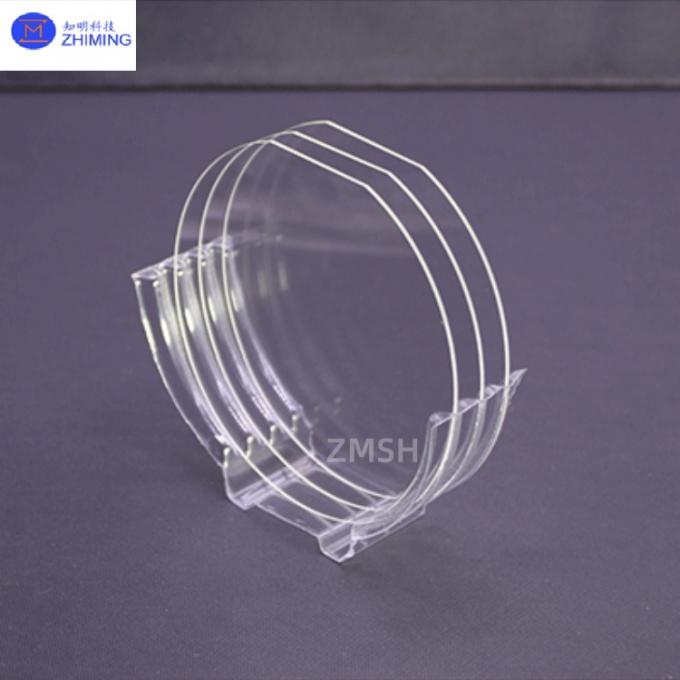

ZMSH رقائق الكوارتز المنصهرة
- نعمزجاج البوروسيليكات (مثل BK7):تكلفة أقل ، غالبًا ما تستخدم في سيناريوهات الطاقة المتوسطة إلى المنخفضة ، ولكن التوصيل الحراري أسوأ و CTE أعلى.
- نعم
ZMSH رقائق زجاجية عالية البوروسيليكات
المواد البلورية:مثل السيليكون (Si) ، الجيرمانيوم (Ge) (بالنسبة للشعاع الداخلي المتوسط إلى البعيد) ، الزعفير (صلابة عالية للغاية للبيئات القاسية) ، CaF2 / MgF2 (بالنسبة للأشعة فوق البنفسجية العميقة). هذه عادة ما تكون مكلفة وصعبة المعالجة.
مقارنة بين المعلمات الرئيسية للأسطوانات الليزرية ذات الطاقة العالية الرئيسية (@ 1064nm)
| المواد | مؤشر الانكسار @1064nm | CTE (×10−7/K) | التوصيل الحراري (W/m·K) | معامل الامتصاص (cm−1) | تطبيق نموذجي وملاحظات |
| - نعمالسيليكا المذابة- نعم | -واحد45 | 5.5 | 1.38 | < 5 × 10−4 | المعيار الذهبي لمعظم التطبيقات ذات الطاقة العالية من الأشعة فوق البنفسجية إلى الأشعة النائية، استقرار حراري ممتاز. |
| - نعم(بي كي 7)- نعم | -واحد51 | 71 | 1.1 | ~ 1 × 10−3 | للطاقة المتوسطة المنخفضة، أداء حراري ضعيف، عدسة حرارية كبيرة. |
| - نعمالسيليكا الاصطناعية- نعم | -واحد45 | 5.5 | 1.38 | < 2 × 10−4 | نقاء عالي للغاية ، شوائب معدنية منخفضة جداً (< 1 جزء في المليون) ، LIDT أعلى بنسبة 20-30٪ من السيليكا المتداولة العادية. |
| - نعمالسيليكون (Si) - نعم | -ثلاثة55 | 26 | 149 | لا | في المقام الأول لـ 3-5 ميكروميتر في نطاق الأشعة تحت الحمراء الوسطى. التوصيل الحراري العالي هو الميزة الرئيسية. |
| - نعمالزعفر (Al2O3) - نعم | -واحد76 | 58 | 27.5 | منخفض جداً | صلابة عالية جداً وموصلية حرارية جيدة، للبيئات القاسية، الأشعة فوق البنفسجية، الضوء المرئي. |
تفسير البيانات:
حساب العدسات الحرارية:لليزر الموجات المستمرة 100 واط، the thermal distortion generated in a BK7 substrate with an absorption coefficient of 1×10⁻³ cm⁻¹ can be several times greater than in a fused silica substrate with an absorption coefficient of 5×10⁻⁴ cm⁻¹.
- نعمتحليل الإجهاد الحراري:يؤثر الفرق في CTE بشكل مباشر على الإجهاد الحراري في واجهة الطلاء-الجزء الرئيسي. عدم التطابق بين CTE هو السبب الرئيسي لتشقق الطلاء أو التخلص من الطبقات في ظل الدورة الحرارية عالية الطاقة.
عتبة تلف بالليزر
المؤشرات الكمية لمتطلبات الطلاء
1الحد الأدنى للأضرار الناجمة عن الليزر:
معيار القياس:يتبع معيار ISO 21254
مستويات الأداء:
طلاء تبخير شعاع E التقليدي: ~ 5-15 J / cm2 (نبضات نانوسانية ، 1064nm)
طلاء التراكم بمساعدة الأيونات (IAD): ~ 15-25 J / cm2
طلاء رذاذ شعاع الأيون (IBS): > 30 J/cm2 ، يمكن أن تتجاوز العمليات العليا 50 J/cm2.
خسائر الامتصاص والانتشار:
الامتصاص:يتم قياسها باستخدام مقاسات الحرارة بالليزر. تتطلب طلاءات IBS الراقية فقدان امتصاص هائل < 5 ppm (0.0005%) ، وفقدان امتصاص السطح < 1 ppm.
التشتت:يتم قياسها باستخدام تقييم التشتت المتكامل. يجب أن يكون إجمالي التشتت المتكامل (TIS) < 50 ppm.
3دقة الأداء الطيفي:
- نعمطلاء عالي الانعكاس (HR):انعكاس R > 99.95٪ عند طول الموجة المركزي ، يتطلب المستوى العلوي R > 99.99٪. يجب أن يستوفي عرض النطاق Δλ القيم المصممة (على سبيل المثال ، ± 15nm لـ 1064nm لليزر Nd: YAG).
- نعمطلاء مضاد للانعكاس (AR):انعكاس بقائي R < 0.1% (سطح واحد) ، يتطلب المستوى العلوي R < 0.05% ("طلاء فائق مضاد للانعكاس"). بالنسبة لطلاءات AR ذات النطاق العريض المستخدمة في تطبيقات الليزر فائق السرعة ، R < 0.5% مطلوبة على عرض النطاق الترددي لمئات النانومترات.

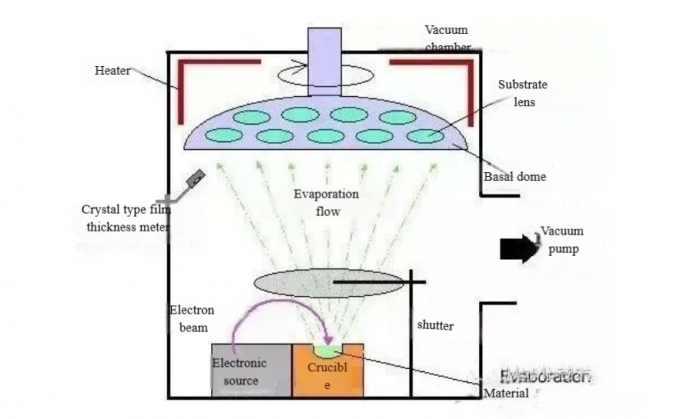

طلاء تبخير شعاع الإلكترون
III. عمليات الطلاء ومقارنة المعلمات الأساسية
مقارنة معايير عملية الطلاء:
| المعلم | تبخير شعاع الإلكترونات (شعاع E) | الترسب بمساعدة الأيون (IAD) | رذاذ شعاع الأيون (IBS) |
| - نعممعدل الإيداع- نعم | سريعة (0.5 - 5 نانومتر/ثانية) | متوسط (0.2 - 2 نانومتر/ثانية) | بطيئة (0.01 - 0.1 نانومتر/ثانية) |
| - نعمدرجة حرارة القالب- نعم | عالية (200-350 درجة مئوية) | متوسط (100 - 300 درجة مئوية) | منخفضة (< 100 درجة مئوية) |
| - نعمكثافة الطلاء- نعم | منخفضة نسبياً (متسربة ، كثافة الكتلة من 80 إلى 95٪) | كثافة عالية (> 95%) | مرتفع جداً (قريب من 100٪ من الكثافة السائبة) |
| - نعمخشونة سطحية- نعم | أعلى (~ 1-2 nm RMS) | منخفضة (~ 0.5-1 nm RMS) | منخفضة جداً (< 0.3 nm RMS) |
| - نعمالتحكم في الإجهاد- نعم | الإجهاد الشد عادةً | قابلة للتعديل (ضغط الضغط أو التوتر) | الإجهاد الضغطي القابل للسيطرة بشكل عام |
| - نعمالـ LIDT النموذجي- نعم | منخفضة إلى متوسطة | متوسط إلى مرتفع | مرتفع جداً |
اختيار العملية القائمة على البيانات:
اختر IBS:عندما تتطلب متطلبات النظام LIDT > 25 J / cm2 والاستيعاب < 10 ppm ، فإن IBS هو الخيار الوحيد.
اختر (IAD):عندما تكون الميزانية محدودة ولكن هناك حاجة إلى LIDT في نطاق 15-20 J / cm2 ، فإن IAD هو الحل الأكثر فعالية من حيث التكلفة.
- نعماختر شعاع E:تستخدم بشكل رئيسي لليزر الطاقة مع متطلبات عتبة الضرر المنخفضة أو النماذج الأولية.
التحقق الكمي من امتثال الطلاء
- نعم
1اختبار LIDT (ISO 21254):
الطريقة:يستخدم طريقة واحد على واحد، إشعاع مواقع متعددة داخل بقعة شعاع الاختبار، كل موقع مرة واحدة فقط.
تحليل البيانات:يتم تثبيت منحنى احتمال الضرر عن طريق الانحدار الخطي؛ يتم تعريف قيمة كثافة الطاقة المقابلة لـ 0٪ من احتمال الضرر على أنها LIDT.
- نعمحجم بقعة الشعاع:عادةً ما تكون 200-1000 ميكرو متراً، يجب قياسها بدقة لحساب كثافة الطاقة.
قياس الامتصاص:
- نعمقياس الحرارة بالليزريقيس بشكل مباشر ارتفاع درجة حرارة العينة التي تمتص طاقة الليزر. الحساسية يمكن أن تصل إلى 0.1 ppm.
- نعمتقنية العدسات الحرارية السطحية:حساسية عالية للغاية، يمكن التمييز بين الامتصاص الكلي والسطحي.

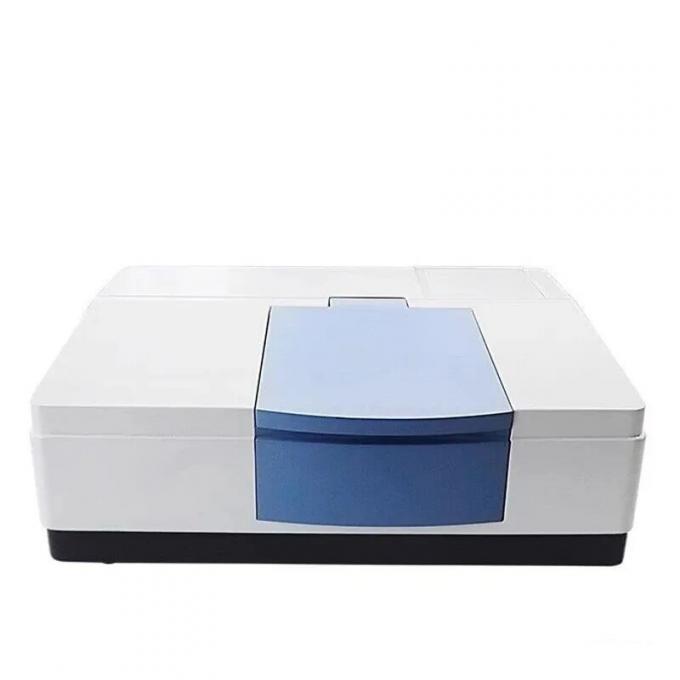

مقياس الطيف
3أداء الطيفي:
مقياس الطيف:دقة تصل إلى ± 0.05٪، تستخدم لقياس الانعكاسية/الانتقالية (R/T).
- نعمجهاز التداخل للضوء الأبيض:تستخدم لقياس سمك الطلاء ومورفولوجية السطح؛ يمكن أن يصل دقة التحكم في السماكة إلى < 0.1٪.
NBP1064 فلتر الليزر الضيق النطاق
V. وصف الكمي للتحديات
1تعزيز الحقل الكهربائي بسبب العيوب:العيوب العقدية هي أكبر قاتل لـ LIDT. العيوب العقدية 100 نانومتر في الارتفاع يمكن أن تسبب تعزيزًا محليًا للحقل الكهربائي الليزر بمعدل 2-3 مقارنة بالمنطقة الطبيعية.بالنظر إلى العلاقة المربعة العكسية بين عتبة الضرر وقوة المجال الكهرب
