أصبح التدريع الكهرومغناطيسي اعتبارًا مهمًا في تصميم الغرف النظيفة لتصنيع ركائز كربيد السيليكون شبه العازلة.
نظرًا لأن ركائز كربيد السيليكون شبه العازلة تتمتع بمقاومة كهربائية عالية، يمكن للمجالات الكهرومغناطيسية الخارجية أن تؤثر على توزيع الشحنة والجهد الكهربائي السطحي. يمكن أن يساعد تصميم التدريع المناسب في تقليل هذه الاضطرابات في عمليات أشباه الموصلات الحساسة.
ليس بالضرورة.
يجب تقسيم الغرفة النظيفة من كربيد السيليكون شبه العازل وفقًا لظروف تعرض الركيزة، وحساسية العملية، وقابلية المعدات للتأثر بالمجالات الكهرومغناطيسية.

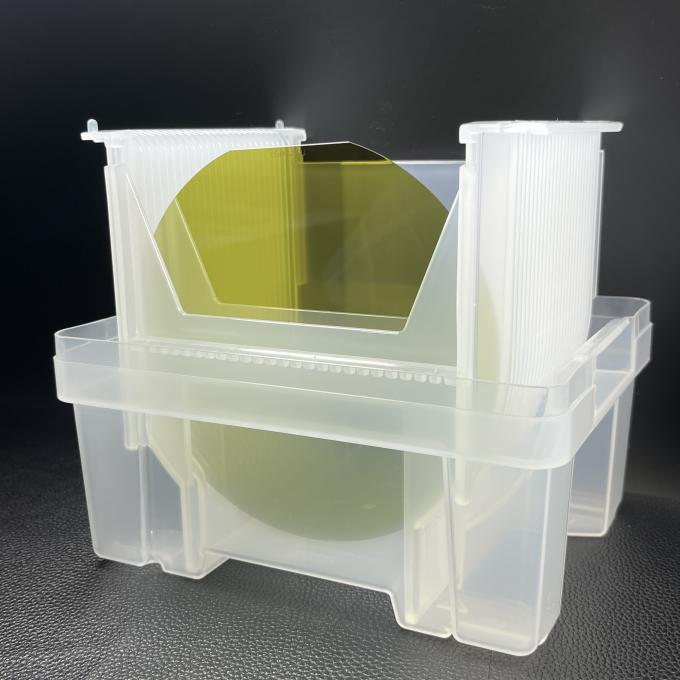

عندما تظل الرقائق داخل حاملات محكمة الغلق، يمكن للحامل نفسه توفير مستوى معين من الحماية الكهرومغناطيسية. يمكن استخدام مواد بوليمر موصلة أو هياكل بوليمر مطلية بالمعادن لحاملات الرقائق، ويجب تأريض غلاف الحامل كهربائيًا.
بمجرد إزالة الرقائق من الحامل وتعرضها مباشرة لبيئة الغرفة النظيفة، يصبح التدريع على مستوى المبنى أكثر أهمية.
بعد طلاء المقاوم الضوئي، يمكن أن يصبح سطح الركيزة حساسًا بشكل خاص لتغيرات الجهد الكهربائي. يمكن أن يساعد التدريع الكهرومغناطيسي في الحفاظ على انتظام الطلاء ودقة الطباعة الضوئية.
يعد التحكم في الجهد السطحي مهمًا للحفاظ على سلوك معجون ثابت وأداء تلميع متسق.
أنظمة فحص الحزم الإلكترونية والحزم الأيونية حساسة للغاية للاضطرابات الكهرومغناطيسية. لذلك يوصى بتوفير حماية تدريع مستقلة لمناطق الفحص الحرجة.
يمكن أن تشمل هياكل التدريع الكهرومغناطيسي للغرف النظيفة:
يمكن تركيب هذه الهياكل في الجدران والأسقف والأرضيات.
تشمل مواد التدريع الشائعة:
يجب اختيار سمك وهيكل طبقة التدريع وفقًا لفعالية التدريع المطلوبة ونطاق التردد المستهدف.
تتطلب نطاقات التردد المختلفة أهداف تدريع مختلفة.
| نطاق التردد | فعالية التدريع المستهدفة |
|---|---|
| مجال مغناطيسي بتردد الطاقة | ≥20 ديسيبل |
| مجال كهربائي بتردد الراديو، 1 ميجاهرتز - 1 جيجاهرتز | ≥40 ديسيبل |
| تردد الميكروويف، >1 جيجاهرتز | ≥30 ديسيبل |
يجب تحديد الأهداف الفعلية وفقًا لما إذا كان التعرض الكهرومغناطيسي عند ترددات معينة يمكن أن يولد شحنة مستحثة كافية للتأثير على استقرار العملية أو الإنتاجية.
تكون طبقة التدريع فعالة فقط عندما يتم الحفاظ على استمراريتها الكهربائية بشكل صحيح.
تشمل اعتبارات التصميم الهامة:
يمكن أن تقلل التقطعات الصغيرة أو الفجوات أو الفتحات المصممة بشكل سيء من أداء التدريع العام.
يجب أن تستخدم طبقة التدريع نظام تأريض منخفض المقاومة مع تأريض نقطة واحدة.
مقاومة تأريض موصى بها هي ≤ 1 أوم.
قد تؤدي نقاط التأريض المتعددة إلى إنشاء حلقات تأريض. يمكن للتيارات المستحثة التي تتدفق عبر هذه الحلقات أن تولد مجالات مغناطيسية ثانوية وتقلل من فعالية نظام التدريع.
التدريع الكهرومغناطيسي الفعال لتصنيع كربيد السيليكون شبه العازل ليس مجرد مسألة إضافة ألواح معدنية إلى غرفة نظيفة.
يجب أن يدمج التصميم الناجح مواد التدريع، والاستمرارية الهيكلية، والفتحات، والأبواب، والتأريض، وحاملات الرقائق، وتقسيم العملية.
من خلال تركيز موارد التدريع على مناطق الطباعة الضوئية، و CMP، والفحص، يمكن لمصنعي أشباه الموصلات بناء بيئة تحكم كهرومغناطيسي أكثر استهدافًا مع تجنب التدريع غير الضروري في جميع أنحاء المنشأة.
