معلومات تفصيلية |
|||
| المواد: | SIC | نطاق القطر: | 5 مم - 200 مم وما إلى ذلك |
|---|---|---|---|
| دقة السطح: | λ/10 @ 633 nm | خشونة سطح: | <1 نانومتر RMS (بعد التوليد الفائق) |
| نطاق ناقلة: | 0.4 ميكرومتر - 5 ميكرون (غير مصنفة) ؛ ما يصل إلى 15 ميكرون مع الطلاء | التوسع الحراري coeff: | 4.0 × 10⁻⁶ /ك (25 درجة مئوية) |
| إبراز: | عدسة ليزر من كربيد السيليكون,عدسة كذا البصرية,عدسة بصرية من كربيد السيليكون للأشعة تحت الحمراء,SiC Optical Lens,Infrared Silicon Carbide Optical Lens |
||
منتوج وصف

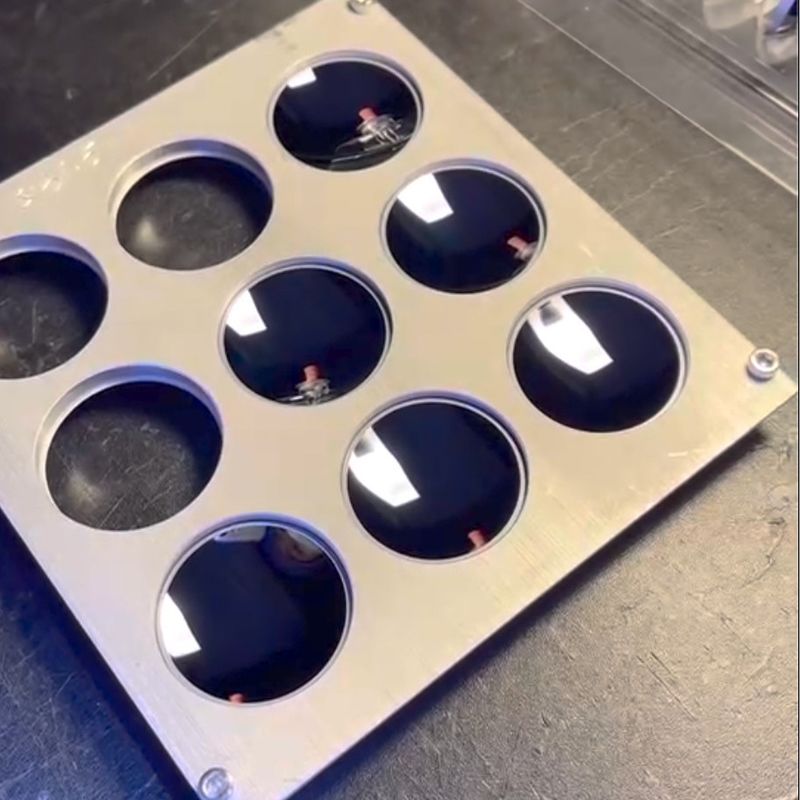

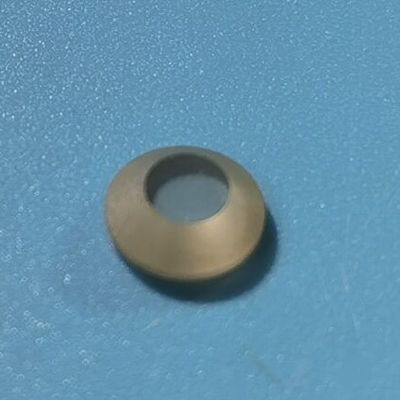

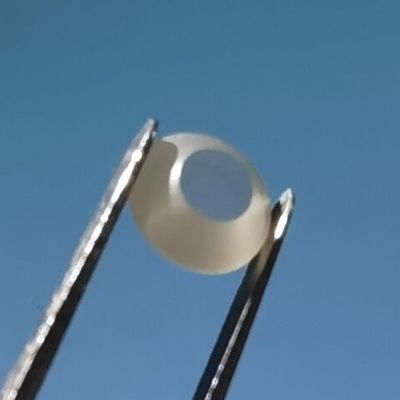

العدسات البصرية من كربيد السيليكون (SiC) تطبيقات الأشعة تحت الحمراء والليزر
لمحة عامة عن المنتجالعدسات البصرية من كربيد السيليكون (SiC)
العدسات الكربونية السيليكونية (SiC) هي مكونات بصرية متقدمة مصممة للبيئات المطالبة التي تتطلب استقرارًا حراريًا مرتفعًا وصلابة استثنائية ونقل الأشعة تحت الحمراء ممتاز.بالمقارنة مع العدسات التقليدية من الزجاج أو الزفيريقدم SiC مزيجاً لا يضاهى من القوة الميكانيكية، مقاومة الصدمات الحرارية، والأداء الطيفي الواسع.
مبدأ التصنيعمنالعدسات البصرية من كربيد السيليكون (SiC)
يتم تصنيع عدسات SiC من خلال العمليات التالية:
-
تجميع المسحوقات والتجفيف
يتم تشكيل مسحوق SiC عالي النقاء وتكثيفه باستخدام التخمير بالضغط الساخن (HPS) أو ترسب البخار الكيميائي (CVD) ، مما يضمن كثافة عالية ونقاء. -
التصنيع الدقيق
بسبب صلابة المادة المفرطة ، يتم استخدام طحن الماس فائق الدقة وبرقة CNC لتحقيق دقة السطح البصري (حتى λ / 10). -
التشطيب السطحي والطلاء
يمكن أن تشمل التشطيب النهائي البلازما ، أو طلاءات AR (لأشعة تحت الحمراء أو الضوء المرئي) ، أو الأفلام الواقية للحد من الانعكاس وتعزيز المتانة.
المواصفات التقنيةمنالعدسات البصرية من كربيد السيليكون (SiC)
| المعلم | المواصفات |
|---|---|
| المواد | SiC المختلط / CVD SiC |
| نطاق القطر | 5 ملم 200 ملم |
| دقة السطح | λ/10 @ 633 nm |
| خشونة سطح | < 1 nm RMS (بعد التلميع الفائق) |
| نطاق الإرسال | 0.4 ميكرومتر 5 ميكرومتر (غير مغلفة) ، تصل إلى 15 ميكرومتر مع طلاء |
| التوسع الحراري كوف. | 4.0 × 10-6 /K (25 درجة مئوية) |
| التوصيل الحراري | ~ 120 و 200 واط/ميكروكيل |
| صلابة | ~ 9.5 موهز |
| مؤشر الانكسار | ~ 2.65 @ 1 ميكرومتر |
التطبيقاتمنالعدسات البصرية من كربيد السيليكون (SiC)
يتم استخدام عدسات SiC في البيئات البصرية القاسية حيث تفشل المواد الأخرى:
-
أنظمة التصوير بالأشعة تحت الحمراء (مثل أجهزة استشعار الأشعة تحت الحمراء للدفاع)
-
نظارات الليزر عالية الطاقة (لليزر ثاني أكسيد الكربون أو الليزر الصلب)
-
أنظمة الفضاء والطيران (بسبب مقاومة الصدمات الحرارية)
-
معدات أشباه الموصلات (مثل التعرض للأشعة فوق البنفسجية أو زرع الأيونات)
-
أجهزة الطيف والتحليل
-
أجهزة مسح بصرية عالية السرعة في LiDAR
الأسئلة الشائعةمنالعدسات البصرية من كربيد السيليكون (SiC)
السؤال 1: لماذا تختار SiC على الزعفران أو العدسات الزجاجية البصرية؟
الجواب: يقدم SiC قوة ميكانيكية متفوقة، وزناً أخف، وقودية حرارية أعلى، ومقاومة أفضل للظروف القاسية.فهي تتفوق على الزفير في الصدمة الحرارية ولديها نطاق الأشعة تحتية أوسع من النظارات القياسية.
س2: هل يمكن طلاء عدسات SiC لنقل المرئي أو الأشعة تحت الحمراء؟
ج: نعم، يمكن تطبيق طلاءات مضادة للإنعكاس مثل DLC أو ZnSe أو MgF2 لتخصيص الأداء لأطوال موجة محددة.
س3: ما هو الوقت المحدد لعدسات SiC المخصصة؟
ج: عادةً 4~8 أسابيع، اعتماداً على تعقيد الشكل والحجم ومواصفات السطح.
السؤال 4: هل CVD-SiC أفضل من SiC المجفف؟
الجواب: يقدم CVD-SiC نقاءً متفوقًا ويفضله في البصريات الفضائية والتطبيقات فوق البنفسجية الشديدة ، في حين أن SiC المخمر أكثر فعالية من حيث التكلفة للاستخدام العام.
السؤال 5: هل تدعم أشكال العدسات SiC غير الكروي أو خارج المحور؟
ج: نعم، نحن نقدم العدسات ذات الشكل المخصص، بما في ذلك الأسطوانات، والعجلات، والأسطوانات الحرة.
