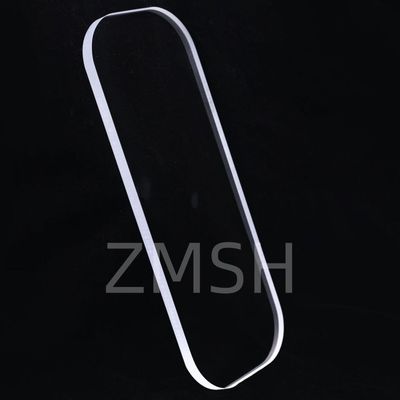

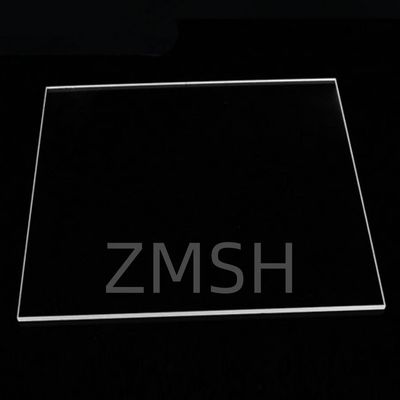

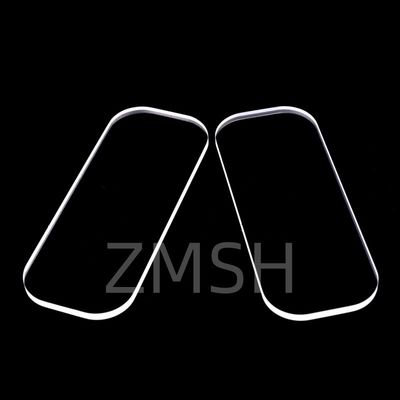

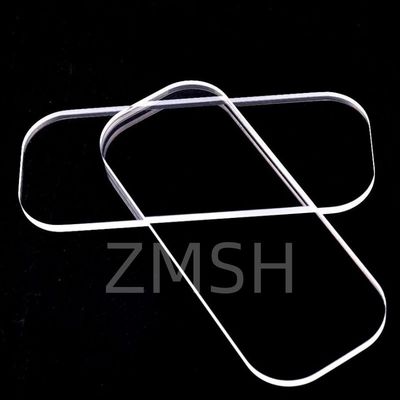

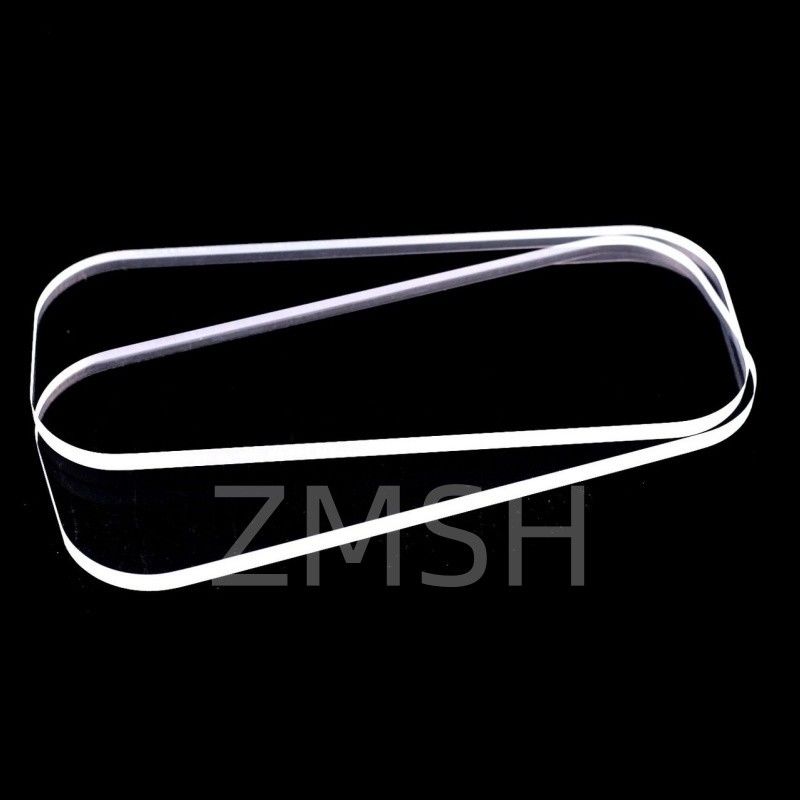

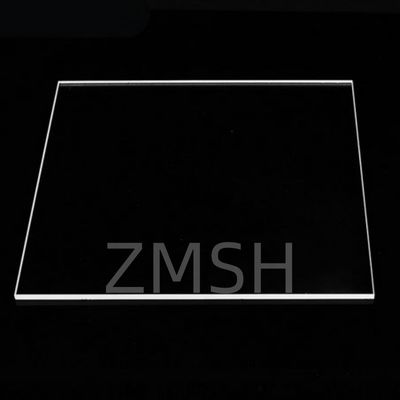

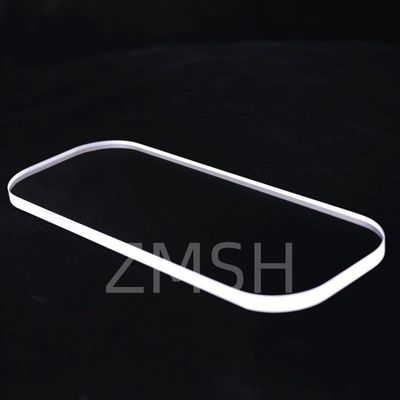

الزجاج الكوارتزية نافذة UV المذابة السيليكا المنظر البصري مقياس مخصص الطلاء المتوفر

نافذة الزجاج الكوارتزية. منفذ عرض بصري للسيليكا المتصاعدة بالأشعة فوق البنفسجية. حجم مخصص ومستوى طلاء متاح.

نظرة عامة

نوافذ الزجاج الكوارتزية ، والمعروفة أيضًا باسم نوافذ السيليكا المذابة أو نوافذ الكوارتز البصرية ، هي مكونات مسطحة دقيقة مصنوعة من ثاني أكسيد السيليكون عالي النقاء (SiO2). يتم استخدامها على نطاق واسع في المواد البصرية ،الصناعية، والتطبيقات العلمية بسبب استقرارها الحراري المتميز ، والانتقال العالي من الأشعة فوق البنفسجية إلى الأشعة تحت البنفسجية ، وانخفاض التوسع الحراري ، والمقاومة الكيميائية الممتازة.

تتوفر نوافذ الكوارتز في درجات مختلفة مثل JGS1 و JGS2 و JGS3 في الصين اعتمادا على انتقال الأشعة فوق البنفسجية / VIS / IR المطلوب والعيوب الداخلية والنقاء.هذه النوافذ غالبا ما تستخدم كمنابر عرض، الغطاءات الوقائية، أو وسائل الإرسال البصرية في بيئات ذات الطلب العالي مثل غرف الفراغ، وأنظمة الليزر، والأدوات التحليلية.

مبدأ الإنتاج

عملية تصنيع نوافذ الزجاج الكوارتزية تتضمن في المقام الأول الخطوات التالية:

1. تحضير المواد الخام
   يتم تحضير السيليكا ذات النقاء العالي (غالبا > 99.99٪) ، عادة في شكل مسحوق الكوارتز الطبيعي أو غاز تيتراكلوريد السيليكون (SiCl4) المشتق بشكل اصطناعي.

2. عملية الذوبان
   يتم صهر المواد الخام باستخدام إحدى التقنيات التالية:

   • اندماج اللهب(للكوارتز الاصطناعي): طريقة ترسب بخار كيميائي (CVD) حيث يتم تكسيد مركبات السيليكون في اللهب وتترسب كSiO2.

   • الاندماج الكهربائي(للكوارتز الطبيعي): يتم ذوبان رمل الكوارتز الطبيعي في فرن كهربائي عالي درجة الحرارة.

3. الشكل الفارغ
   يتم تشكيل الكوارتز المذابة إلى كتلة أو لوحات ثم يتم تبرجها لإزالة الضغوط الداخلية.

4. القطع والطحن
   يتم قطع الأجزاء الزجاجية إلى أشكال وأحجام محددة باستخدام المنشارات الماسية أو أدوات CNC.

5. التلميع
   يتم تحقيق الأسطح ذات الدرجة البصرية من خلال التلميع من جانبيين أو التصفيف الدقيق لتحقيق مسطحة السطح العالية والتوازي وانخفاض خشونة السطح.

6. التنظيف والتفتيش
   يتم تنظيفها النهائي باستخدام حمامات بالموجات فوق الصوتية أو الكيميائية ، تليها فحص بصري ومطيري لتلبية مواصفات النقل والجمال.

التطبيقات

نوافذ الزجاج الكوارتزية لا غنى عنها في العديد من التطبيقات عالية الأداء:

• أنظمة الليزر
  تستخدم كمربطات إخراج أو نوافذ واقية بسبب عتبة الضرر العالية والاستقرار الحراري.

• معالجة أشباه الموصلات
  تعمل كمنافذ في حفر البلازما ، وزرع الأيونات ، وغرف CVD بسبب مقاومتها الممتازة للتآكل الكيميائي والصدمة الحرارية.

• تعقيم الأشعة فوق البنفسجية وتطهيرها
  النوافذ الكوارتزية شفافة لأشعة الأشعة فوق البنفسجية، مما يجعلها غطاءً مثاليًا لمصابيح الأشعة فوق البنفسجية في أنظمة التعقيم.

• الأدوات العلمية
  تستخدم في التطاطس الطيفي والتلسكوبات ومعدات الفوتونيات حيث الوضوح البصري العالي والامتصاص المنخفض أمر ضروري.

• الطيران والفضاء والدفاع
  توفير مقاومة الإشعاع والاستقرار في الظروف البيئية القاسية.

• أجهزة الطب والتحليل
  حماية البصريات الحساسة في أنظمة التصوير وخلايا التدفق لتحليل الأشعة فوق البنفسجية / VIS.

الأسئلة الشائعة

س1: ما هو الفرق بين JGS1 و JGS2 و JGS3 الزجاج الكوارتز؟
أ:

• JGS1: السيليكا المذابة من نوع الأشعة فوق البنفسجية ذات الشفافية العالية من 185 إلى 2500 نانومتر؛ مناسبة للنور البنفسجي.

• JGS2: الكوارتز البصري القياسي لـ 220 × 2500 نانومتر ؛ يستخدم عادة في البصريات العامة.

• JGS3: الكوارتز من مستوى الأشعة تحت الحمراء مع الانتقال بشكل رئيسي في النطاق المرئي إلى القريب من الأشعة تحت الحمراء ؛ استجابة محدودة للأشعة فوق البنفسجية.

السؤال الثاني: هل يمكن أن تتحمل نوافذ الكوارتز درجات حرارة عالية؟
أ:نعم، الكوارتز المنصهر يمكنه العمل بشكل مستمر حتى 1100 درجة مئوية ويتحمل التعرض لفترات قصيرة أكثر مما يجعله مثالي للبيئات ذات درجات الحرارة العالية

س3: هل نوافذ الكوارتز مناسبة لتطبيقات الفراغ؟
أ:بالتأكيد، الكوارتز لديه انبعاثات منخفضة للغاية ويحافظ على سلامة هيكلية تحت الفراغ و الدورة الحرارية، مما يجعله مثاليًا لمناظر UHV (فراغ فائق).

السؤال 4: ما هو التشطيب السطحي المتاح؟
أ:عادة ما يتم صقل النوافذ إلى خشونة سطحية <10 Å RMS. يمكن أن تصل المسطحة إلى λ/10 أو أفضل عند الطلب.

س5: كيف تُقارن نوافذ الكوارتز بمواد زجاجية أخرى مثل البوروسيليكات؟
أ:الزجاج الكوارتز يتفوق على البوروسيليكات في انتقال الأشعة فوق البنفسجية والمقاومة الحرارية والمتانة الكيميائية ، لكنه أغلى بسبب نقائه العالي وتعقيد المعالجة.

س6: هل يمكن تخصيص نوافذ الكوارتز؟
أ:نعم. يمكن تخصيصها من حيث الحجم والسمك والطلاء (AR ، HR ، إلخ) ، والشكل (الدوري ، المربع ، الأهليلسي) ، اعتمادا على متطلبات التطبيق المحددة.
