معلومات تفصيلية |
|||
| المواد: | Silica تنصهر (JGS1 ، JGS2) | أنواع الأشكال: | إهليلجي ، مضلع ، قوس ، تدخلت ، أحرز |
|---|---|---|---|
| التسامح الحجم: | ± 0.05 مم أو أفضل (قابل للتخصيص) | نطاق السماكة: | 0.5 مم - 10 مم (قابل للتخصيص) |
| خشونة سطح: | <10 Å RMS (قابل للتخصيص) | تسطيح السطح: | λ/10 @ 632.8 نانومتر (قابل للتخصيص) |
| إبراز: | النوافذ البصرية الكوارتزية غير المنتظمة,النوافذ البصرية الكوارتزية غير العادية الشكل,Custom Irregular-Shaped Quartz Optical Windows |
||
منتوج وصف

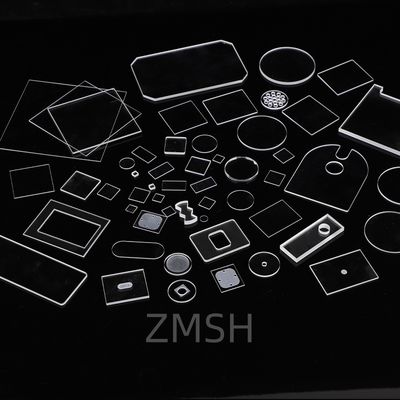

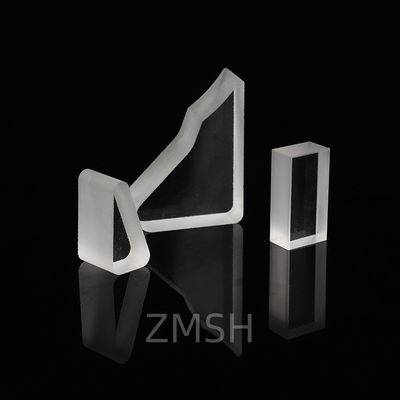

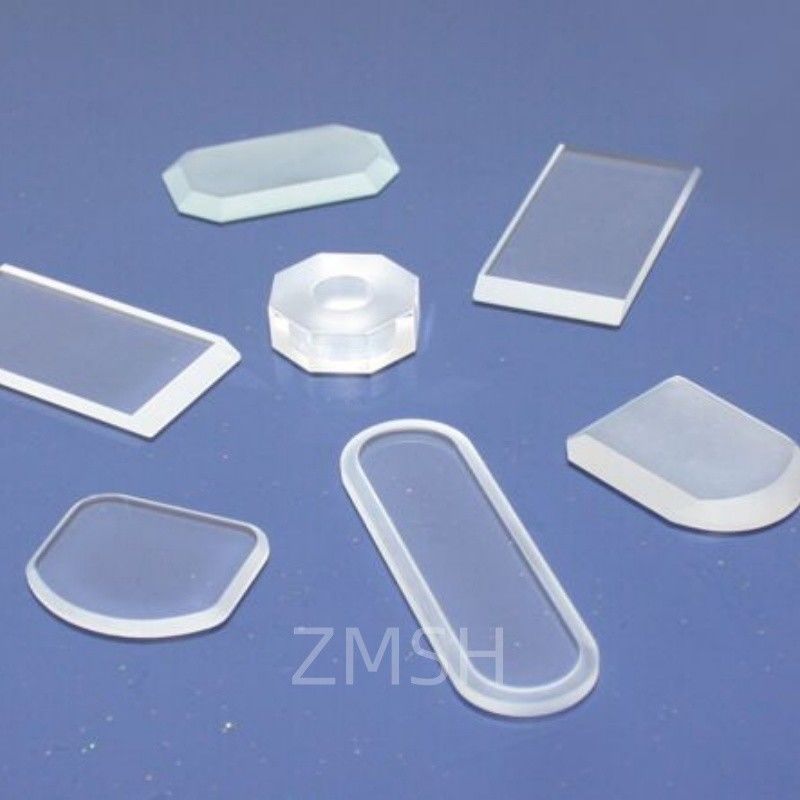

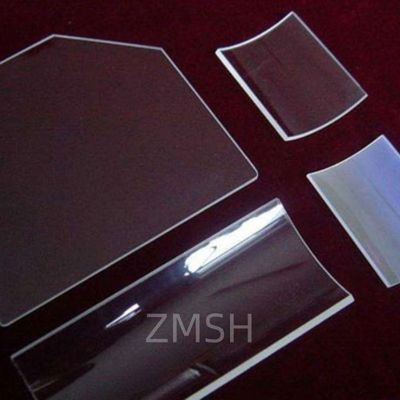

نوافذ مرئية بالكوارتز غير منتظمة الشكل
نظرة عامة من النوافذ البصرية الكوارتز
النوافذ الزجاجية الكوارتزية غير المنتظمة هي مكونات بصرية مصممة خصيصًا مصنوعة من السيليكا المنصهرة عالية النقاء. على عكس لوحات النوافذ الدائرية أو المربعة القياسية،هذه النوافذ المتخصصة تأتي في أشكال مخصصة مثل بيضاويوهي مصممة لأنظمة تتطلب إرسال بصري من خلال واجهات ميكانيكية غير قياسية أو أغطية،يقدم شفافية عالية UV IR، المقاومة الحرارية، والمتانة الكيميائية.
هذه النوافذ ضرورية في الأجهزة الضوئية المتطورة، الجمعيات الفضائية، أجهزة التصوير الطبية الحيوية،حيث تتجاوز متطلبات التصميم الميكانيكي البصرية المسطحة البسيطةمع مسطحة السطح الممتازة ، وانخفاض الانكسار الثنائي ، وتسامحات الأبعاد الضيقة ، تدعم نوافذ الكوارتز غير المنتظمة الدقة الوظيفية والموثوقية طويلة الأجل في البيئات القاسية.
مبدأ التصنيعمن النوافذ البصرية الكوارتز
إنتاج نوافذ الزجاج الكوارتز غير المنتظمة ينطوي على العمليات الأساسية التالية:
-
اختيار المواد
يتم اختيار كتلة السيليكا المنصهرة (غالباً ما تكون JGS1 أو ما يعادلها) بناءً على متطلبات UVVISIR ومواصفات النقاء. يمكن استخدام الكوارتز الاصطناعي لاحتياجات الأشعة فوق البنفسجية العميقة. -
قطع CNC وتشكيل المياه
أدوات CNC المتقدمة أو أدوات الجرّة المائية اللاصقة تشكل الزجاج الخام إلى هندسيات معقدة. وهذا يسمح بإنتاج محاور غير متماثلة،أو تصاميم مكسورة دون المساس بسلامة المواد. -
طحن الحواف و تسوية السطح
بعد تشكيل الزجاج، يخضع للطحن الدقيق لتحسين الحواف، وتحسين السلامة، والاستعداد للتلميع البصري. -
التلميع الدقيق
يتم تطبيق تقنيات التلميع البصري لتحقيق مسطحة سطح λ / 10 أو أفضل ، وتقليل التشتت أو الامتصاص إلى الحد الأدنى. يمكن استخدام كل من التلميع من جانب واحد أو مزدوج اعتمادا على المواصفات. -
التنظيف ومراقبة الجودة
يتم تنظيف كل قطعة بالموجات فوق الصوتية، وتفتيشها بواسطة أجهزة التداخل والمجهر، ويقاس لتوحيد السُمك ودقة الزاوية.
مواصفات نموذجيةمن النوافذ البصرية الكوارتز
| المعلم | نطاق القيمة |
|---|---|
| المواد | السيليكا المنصهر (JGS1، JGS2، UV-grade) |
| أنواع الشكل | بيضاوي، متعددة الأبعاد، قوس، خطوة، محفوفة |
| مساحة التسامح | ± 0.05 ملم أو أفضل ((يمكن تخصيصها) |
| نطاق السماكة | 0.5 ملم 10 ملم (يمكن تخصيصها) |
| خشونة السطح | < 10 Å RMS ((يمكن تخصيصها) |
| مسطحة السطح | λ/10 @ 632.8 nm ((يمكن تخصيصها) |
| التوازي | <30 ثواني قوس ((يمكن تخصيصها) |
| نطاق ناقلة | 185~2500 nm |
| خيارات الطلاء | AR، HR، Dielectric، DLC |
التطبيقاتمن النوافذ البصرية الكوارتز
-
أنظمة الليزر المخصصة
يدمج بسلاسة في غرف الليزر مع منافذ غير قياسية أو أشكال الانبعاثات. -
معدات التصوير
يحمي البصريات الحساسة في أجهزة المسح الطبية والمحللات الصناعية -
الطيران والفضاء والأقمار الصناعية
تستخدم كغطاء وقائي للكاميرات أو أجهزة الاستشعار أو أجهزة الكشف الضوئي في وحدات صغيرة. -
البحوث العلمية
يمكّن الوصول البصري إلى غرف تجريبية مخصصة أو مستويات التبريد -
آلات أشباه الموصلات
يقدم نوافذ عرض ونوافذ عزل في أدوات التصميم والترسب عالية الدقة.
الأسئلة الشائعةمن النوافذ البصرية الكوارتز
س1: هل يمكن للأشكال غير المنتظمة أن تؤثر على الأداء البصري؟
أ:ليس إذا تم تصنيعها بشكل صحيح. لا يغير شكل النافذة إرسالها ، طالما تم استيفاء مواصفات السطح البصري.
س2: هل هذه النوافذ متوافقة مع الطلاء؟
أ:أجل، يمكن تطبيق طلاءات AR و HR و dielectric على الهندسة غير المنتظمة باستخدام عمليات التخفي أو الروبوتات
السؤال 3: ما هو أصغر حجم يمكنك تصنيعه؟
أ:يمكن تحقيق خصائص صغيرة تصل إلى 0.2 ملم (مثل الثقوب والشقوق) اعتمادًا على السماكة والمواد.
السؤال 4: هل تقدمون تخصيصات على أساس CAD؟
أ:بالتأكيد، يمكننا العمل مع ملفات DXF أو STEP أو SolidWorks لإنشاء أشكال مخصصة دقيقة.
السؤال 5: هل يمكنهم تحمل الفراغ أو درجات الحرارة العالية؟
أ:نعم، السيليكا المتصهرة مستقرة للغاية في ظروف فوق البعد ويمكن أن تتحمل درجات حرارة فوق 1000 درجة مئوية.
