| اسم العلامة التجارية: | ZMSH |
| رقم الطراز: | نظارات الكوارتز |
| الـ MOQ: | 2 |
| السعر: | 20USD |
| تفاصيل التعبئة: | كرتون مخصص |
| شروط الدفع: | T/T |
الموشور هو عنصر بصري يتم فيه طحن سطح واحد أو أكثر من الأسطح العاكسة في قطعة واحدة من الزجاج. وهو يعمل على إعادة توجيه مسارات الضوء، أو قلب الصور أو تدويرها، ويمكن اعتباره مزيجًا من المرايا المستوية. تستخدم الموشورات على نطاق واسع في أبحاث الليزر، وأنظمة الليزر البصرية، والتصوير البصري، ورؤية الآلة، وعلوم الحياة، والتطبيقات أو المنتجات الطبية الحيوية.
لا يمكن للموشورات فقط أن تحرف الضوء، بل يمكنها أيضًا تعديل اتجاه الصورة. يحدد تصميم الموشور كيفية تفاعله مع الضوء. عندما يدخل الضوء إلى الموشور، فقد ينعكس على سطح واحد أو أكثر قبل الخروج، أو قد ينكسر أثناء مروره عبر الموشور.
| النوع | الميزات |
|---|---|
| موشور الزاوية القائمة | 1. يحرف مسار الضوء بمقدار 90 درجة أو 180 درجة 2. يستخدم في إعادة توجيه مسار الصورة/الضوء |
| موشور الوتد | 1. عند استخدامه بمفرده، فإنه يحرف الحزمة بزاوية معينة 2. عند استخدامه في أزواج، فإنه يتيح تشكيل الحزمة أو التحكم في الانحراف |
| موشور بنتا | 1. يحرف مسار الضوء بمقدار 90 درجة 2. يحافظ على اتجاه الصورة دون قلب أو انعكاس |
| موشور دوف | 1. يدور الصورة بمقدار ضعف زاوية دوران الموشور 2. تظل الحزمة الخارجة محاذية لاتجاه الحزمة الأصلية |
| مرآة السقف المجوفة (عكسية) | 1. يحرف مسار الضوء بمقدار 180 درجة 2. السطح العاكس مطلي بالألومنيوم |

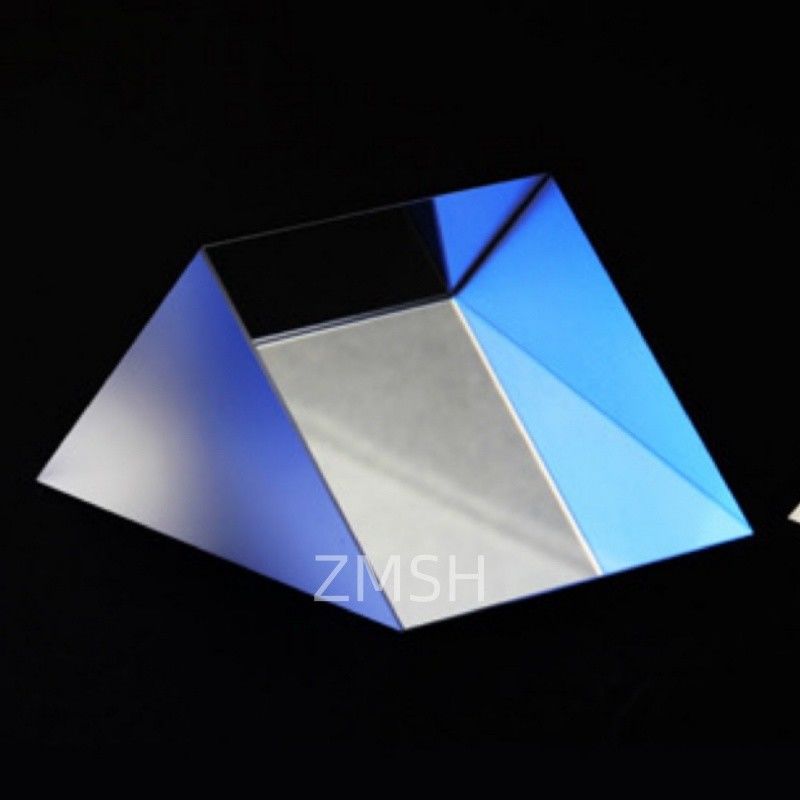

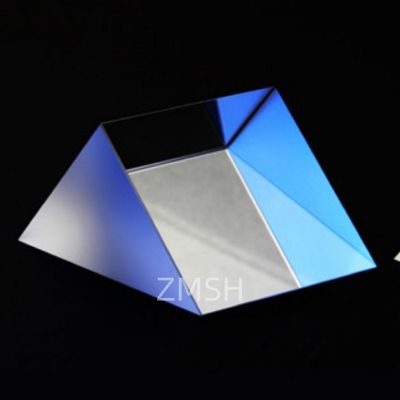

يستخدم موشور الزاوية القائمة بشكل شائع لإعادة توجيه مسار الضوء أو انحراف الصورة التي يشكلها نظام بصري بمقدار 90 درجة. اعتمادًا على اتجاه الموشور، قد تظهر الصورة الناتجة صحيحة جانبيًا ولكنها مقلوبة رأسيًا. يتم تطبيق موشورات الزاوية القائمة أيضًا في دمج الصور وإزاحة الحزمة.
عندما يدخل الضوء من خلال أحد أوجه الزاوية القائمة، فإنه يخضع للانعكاس الداخلي الكلي على سطح الوتر (الواجهة مع الهواء) ويخرج من خلال وجه الزاوية القائمة الآخر، مما يؤدي إلى انحراف بمقدار 90 درجة.
عندما يدخل الضوء من خلال سطح الوتر، فإنه يواجه انعكاسًا داخليًا كليًا على كل من أوجه الزاوية القائمة (الواجهات مع الهواء) ويخرج مرة أخرى من خلال الوتر بعد انحرافه بمقدار 180 درجة.
عند استخدامه بشكل فردي، يمكن لموشور الوتد أن يحرف حزمة ضوء واردة بشكل طبيعي على سطحه الرأسي بزاوية معينة. تعتمد زاوية الانحراف على زاوية الوتد - تؤدي زوايا الوتد المختلفة إلى انحرافات مختلفة للحزمة. عندما تظل الحزمة ثابتة ويتم تدوير موشور الوتد، يمكنه إنتاج إخراج مسح دائري للحزمة.
يمكن لزوج من موشورات الوتد توجيه الحزمة إلى أي موضع داخل دائرة 4θd كاملة الزاوية، حيث θd هي زاوية انحراف الموشور الواحد. يتم تحقيق توجيه الحزمة هذا عن طريق تدوير موشورات الوتد بشكل مستقل. يستخدم بشكل شائع في تطبيقات التصوير لمسح الحزمة إلى مواضع مختلفة، مما يتيح التحكم الدقيق في الحزمة.
يعكس موشور بنتا الضوء الوارد مرتين داخل الموشور، مما يغير اتجاهه بمقدار 90 درجة بالضبط. تظل الصورة منتصبة وتحتفظ بيدها الأصلية (لا يوجد قلب أو انعكاس). بالمقارنة مع موشور الزاوية القائمة ذي الانعكاس الواحد، يمكن لموشور بنتا أن يحرف الحزمة الواردة بدقة بمقدار 90 درجة، بغض النظر عن اتجاه تركيب الموشور. وهذا يجعله أكثر استقرارًا من نظام يتكون من مرآتين، لأنه يلغي الحساسية لزاوية الضوء الوارد.
نتيجة لذلك، تُستخدم موشورات بنتا بشكل شائع في أدوات المراقبة والمعايرة البصرية المختلفة، مثل الثيودوليت والمجمعات ومحددات المدى. في كاميرات DSLR، يستخدم نظام انعكاس محدد المنظر أيضًا موشور بنتا لإعادة توجيه المسار البصري بزاوية ثابتة.
يتمتع موشور دوف بخصائص بصرية فريدة. عندما يدخل الضوء من الوجه المائل، تحافظ الحزمة الخارجة على اتجاهها الأصلي ولكنها تشكل صورة مقلوبة. إذا تم تدوير الموشور بزاوية θ، فإن الصورة الناتجة تدور بمقدار 2θ. عندما يدخل الضوء من السطح السفلي للموشور، تنعكس الحزمة مرة أخرى في الاتجاه المعاكس، مما ينتج أيضًا صورة مقلوبة.
يعمل موشور دوف على أفضل وجه عند استخدامه مع ضوء مجمع (متوازي). إذا كانت الحزمة الواردة متقاربة، فقد يتم إدخال اللابؤرية، مما يؤدي إلى تدهور جودة الصورة. بالإضافة إلى ذلك، نظرًا لأن الانعكاس الداخلي الكلي يحدث داخل موشور دوف، تنشأ فرق طور بين مكونات s- و p-المستقطبة، مما قد يؤثر على حالة الاستقطاب للحزمة المنقولة.
تعكس مرآة السقف المجوفة الضوء الذي يدخل من الأسطح المائلة للموشور. على عكس المرايا المسطحة، تظل الحزمة المنعكسة موازية للحزمة الساقطة ولكنها يتم إزاحتها جانبيًا، مما يتجنب المشكلات الناجمة عن تداخل الحزمة.
يتم تثبيت السطحين الزاويين لموشورات الزاوية القائمة بزاوية دقيقة، مما يجعل الإعداد أكثر ملاءمة ودقة مقارنة بمحاذاة مرآتين منفصلتين يدويًا لتحقيق انعكاس الحزمة المتوازية.
تستخدم موشورات الكوارتز على نطاق واسع في الأنظمة البصرية الدقيقة نظرًا لنفاذيتها الممتازة للأشعة فوق البنفسجية، وثباتها الحراري، ومقاومتها الكيميائية، وانخفاض الانكسار. إن قدرتها على معالجة مسارات الضوء بدقة من خلال الانكسار والانعكاس تجعلها مثالية للتطبيقات البصرية عالية الأداء. تشمل مجالات التطبيق الرئيسية:
س1: ما هو موشور الكوارتز وكيف يختلف عن موشورات الزجاج القياسية؟
ج1:
موشور الكوارتز هو موشور بصري مصنوع من الكوارتز البلوري أو المنصهر عالي النقاء (SiO₂)، والمعروف بنفاذيته الممتازة للأشعة فوق البنفسجية، وثباته الحراري، ومقاومته الكيميائية. بالمقارنة مع موشورات الزجاج القياسية (مثل N-BK7)، يمكن لموشورات الكوارتز أن تعمل في نطاقات الأشعة فوق البنفسجية الأعمق، وأن تتحمل درجات حرارة أعلى، وهي أكثر ملاءمة للبيئات القاسية أو عالية الطاقة.
س2: ما هو نطاق الطول الموجي الذي يمكن أن تنقله موشورات الكوارتز؟
ج2:
توفر موشورات الكوارتز نطاق إرسال واسع، عادةً من 180 نانومتر (الأشعة فوق البنفسجية العميقة) إلى 2.2 ميكرومتر (الأشعة تحت الحمراء القريبة). وهذا يجعلها مثالية لليزر فوق البنفسجي، وقياس الطيف الفلوري، وتوجيه حزمة الأشعة تحت الحمراء.
س3: هل موشورات الكوارتز مقاومة لدرجات الحرارة المرتفعة؟
ج3:
نعم. يتمتع الكوارتز بثبات حراري عالٍ مع نقطة تليين تبلغ حوالي 1620 درجة مئوية ومقاومة ممتازة للصدمات الحرارية. وهذا يجعل موشورات الكوارتز مناسبة للبصريات الليزرية عالية الطاقة وأنظمة قياس درجة الحرارة العالية.
المنتجات ذات الصلة
نافذة زجاج الكوارتز: زجاج السيليكا المنصهر للأشعة فوق البنفسجية، منفذ بصري، طلاء بحجم مخصص متاح
موشورات الكوارتز: بصريات توجيه الحزمة من الدرجة فوق البنفسجية لأنظمة الليزر والتصوير
تتخصص ZMSH في التطوير والتصنيع والمبيعات عالية التقنية للزجاج البصري الخاص والمواد البلورية الجديدة. تخدم منتجاتنا الإلكترونيات البصرية والإلكترونيات الاستهلاكية والجيش. نحن نقدم مكونات بصرية من الياقوت، وأغطية عدسات الهاتف المحمول، والسيراميك، و LT، وكربيد السيليكون SIC، والكوارتز، وشرائح بلورات أشباه الموصلات. بفضل الخبرة الماهرة والمعدات المتطورة، نتفوق في معالجة المنتجات غير القياسية، بهدف أن نكون مؤسسة ذات تقنية عالية رائدة في مجال المواد الإلكترونية الضوئية.
