| اسم العلامة التجارية: | ZMSH |
| رقم الطراز: | نظارات الكوارتز |
| الـ MOQ: | 2 |
| السعر: | 20USD |
| تفاصيل التعبئة: | كرتون مخصص |
| شروط الدفع: | T/T |

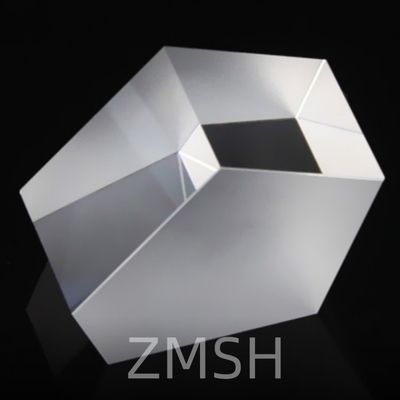

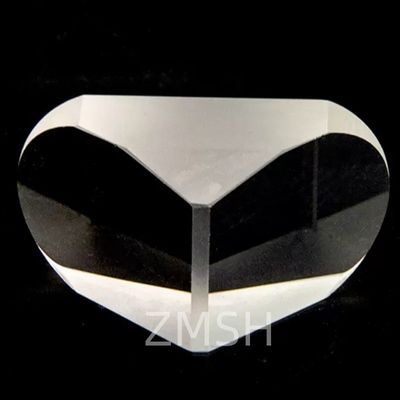

نظارات الكوارتز هي مكونات بصرية عالية الدقة مصنوعة من الكوارتز المتصاعد أو البلورية عالية النقاء (SiO2). تم تصميمها للتلاعب بالضوء من خلال الانكسار والانعكاس ،مما يجعلها ضرورية في مجموعة واسعة من الفوتونيات، الليزر، التصوير، والأنظمة التحليلية.
بالمقارنة مع الزجاج البصري القياسي، نظارات الكوارتز توفر شفافية فوق البنفسجية متفوقة، المقاومة الحرارية والكيميائية والاستقرار الأبعاد،مما يجعلها مثالية لبيئات متطلبة بما في ذلك الطيران، البصريات الليزر، وأجهزة المختبر.
يتضمن إنتاج المنشورات الكوارتزية خطوات متعددة لضمان الوضوح البصري ودقة الأبعاد والمتانة:
اختيار المواد
عادة ما تصنع مصاريع الكوارتز من:
الكوارتز المنصهر(غير متجانس) يقدم خصائص متجانسة وشفافية الأشعة فوق البنفسجية ومقاومة درجات الحرارة العالية
الكوارتز البلوريةيستخدم في نظرية الاستقطاب والتطبيقات الكهربائية، متوفرة في التوجهات X، Y، Z-cut
القطع والطحن
يتم تقطيع قطع الكوارتز الخام باستخدام المنشارات الماسية ، ثم يتم طحنها إلى أشكال البريزمة الأولية بمعدات عالية الدقة.
التلميع
يتم صقل الأسطح البصرية إلى مسطحة تحت الميكرون (عادة < λ / 10) وخامة السطح (< 1 نانومتر را) لضمان انتقال عال وأقل انتشار.
الطلاء (اختياري)
تبعاً للتطبيق، يمكن طلاء أسطح المنظار الكوارتزية بما يلي:
الطلاء المضاد للإنعكاس (مجموعات الأشعة فوق البنفسجية و VIS و NIR)
الطلاء العاكس المعدني (Al, Ag, Au)
طلاءات تقسيم الشعاع أو الاستقطاب
مراقبة الجودة
كل نظارة الكوارتز تخضع لفحص صارم لدقة الزاوية، السطوح، جودة سطح الخدش، ونقل الطيف.

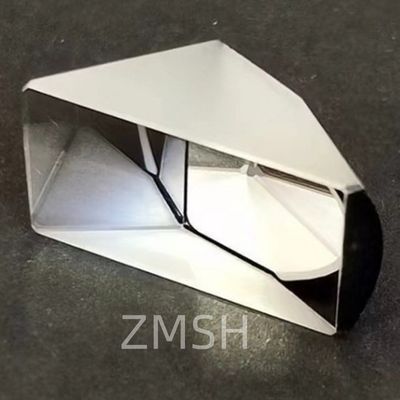

الهيكل: مرآة مثلثية بزاوية 90 درجة وزاويتين 45 درجة.
الوظيفة: يعيد توجيه الضوء بنسبة 90° أو 180° اعتمادا على التوجه والاستخدام.
التطبيقات: توجيه الشعاع، تدوير الصورة، مرصدات، أدوات محاذاة.
الهيكل: سطحان مسطحتان مع زاوية طفيفة من بعضهما البعض (مثل شريحة رقيقة من الفطيرة).
الوظيفة: يُصرف الضوء بزاوية صغيرة ودقيقة، ويمكن تدويره ليقوم بفحص الشعاع بشكل دائري.
التطبيقات: توجيه شعاع الليزر، البصريات التكيفية، أدوات العيون.
الهيكل: مرآة ذات خمسة جوانب مع سطحين عاكسين.
الوظيفة: ينحرف الضوء بنحو 90 درجة بالضبط بغض النظر عن زاوية الدخول؛ يحافظ على توجيه الصورة.
التطبيقات: أجهزة العينات DSLR، معدات المسح، نظرية المحاذاة.
الهيكلنظارة ضيقة وطويلة ذات مظهر ترابيزويدي
الوظيفة: يدور الصورة بمقدار ضعف زاوية الدوران الفيزيائي للشاشة.
التطبيقات: دوران الصورة في أنظمة توصيل الشعاع، مقاييس التداخل.

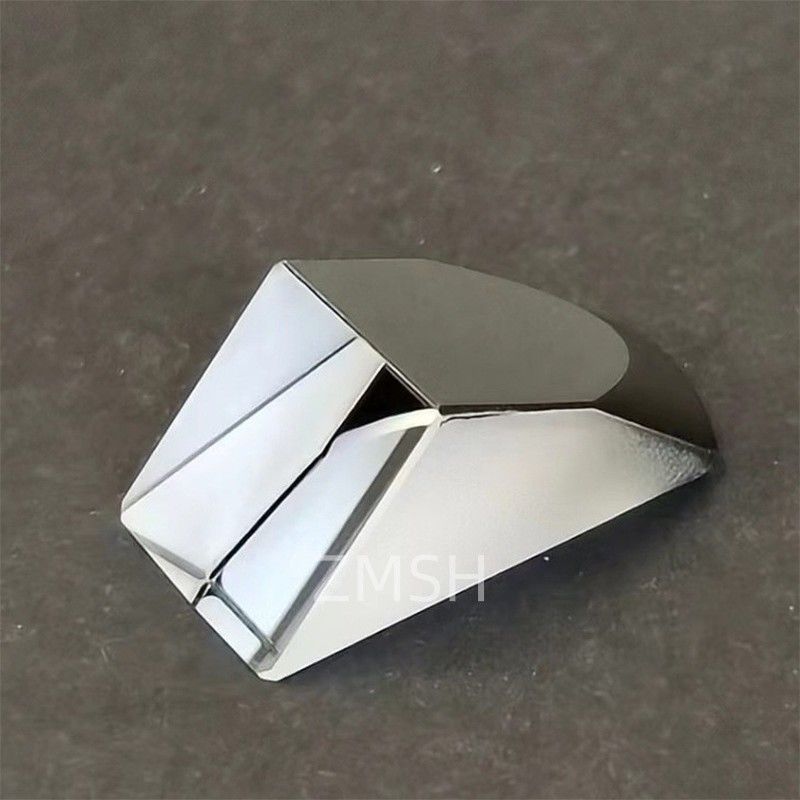

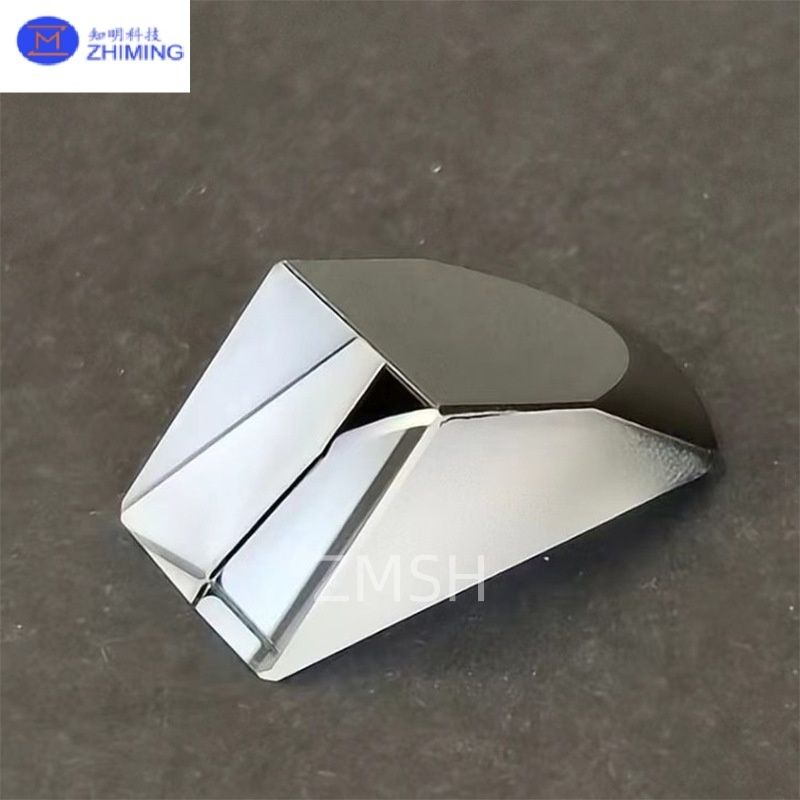

الهيكل: مرآة زاوية مستقيمة مع حافة "سقف" تشكل شكل V 90 درجة.
الوظيفة: يقلل الصورة ويعكسها، مع الحفاظ على التوجه الصحيح في المنظار.
التطبيقات: المرايا، أجهزة الرصد، الأنظمة البصرية المدمجة.
الهيكل: نظيرتين زاوية مستقيمة ليشكلا زوجًا عاكس زاوية ثابتة.
الوظيفة: يعكس الأشعة بالتوازي مع اتجاه الحادث ولكن مع التحول الجانبي ، وتجنب التداخل.
التطبيقات: طي شعاع في أنظمة الليزر، خطوط التأخير البصرية، مقاييس التداخل.
س1: ما هو الفرق بين مصارع الكوارتز والزجاج؟
A1:تنقل نظارات الكوارتز أطوال موجة الأشعة فوق البنفسجية أعمق ، وتقاوم درجات حرارة أعلى ، ولديها مقاومة كيميائية أفضل من الزجاج القياسي (على سبيل المثال ، N-BK7). فهي مناسبة لتطبيقات أكثر تطلبًا.
السؤال الثاني: ما الطول الموجي الذي يمكن أن تتعامل معه نظارات الكوارتز؟
A2:عادةً ما تنقل مصاريع الكوارتز الضوء من 180 نانومتر (الأشعة فوق البنفسجية العميقة) إلى 2.2 ميكرو متراً (قريبة من الأشعة تحت البنفسجية) ، اعتمادًا على درجة المادة وجودة السطح.
السؤال 3: هل نظارات الكوارتز مناسبة لليزر عالي الطاقة؟
A3:نعم، الكوارتز لديه عتبة عالية لتلف الليزر واستقرار حراري ممتاز مما يجعله مثالي لنظم الليزر فوق البنفسجية والطاقة العالية
منتجات ذات صلة
المنظارات البصرية الكوارتز المصبوبة زوايا نقل UV / VIS مخصصة
أنابيب الزعفري الصف البصري أكسيد الألومنيوم الملمع
تتخصص شركة ZMSH في تطوير التكنولوجيا العالية وإنتاج وبيع الزجاج البصري الخاص والمواد البلورية الجديدة. وتخدم منتجاتنا الإلكترونيات البصرية والإلكترونيات الاستهلاكية والعسكرية.نحن نقدم المكونات الضوئية للـ (سافاير)، غطاء عدسات الهواتف المحمولة، السيراميك، LT، سيليكون كاربيد SIC، الكوارتز، والوافلات الكريستالية أشباه الموصلات.,تهدف إلى أن تكون شركة رائدة في مجال المواد الالكترونية الضوئية عالية التقنية.
