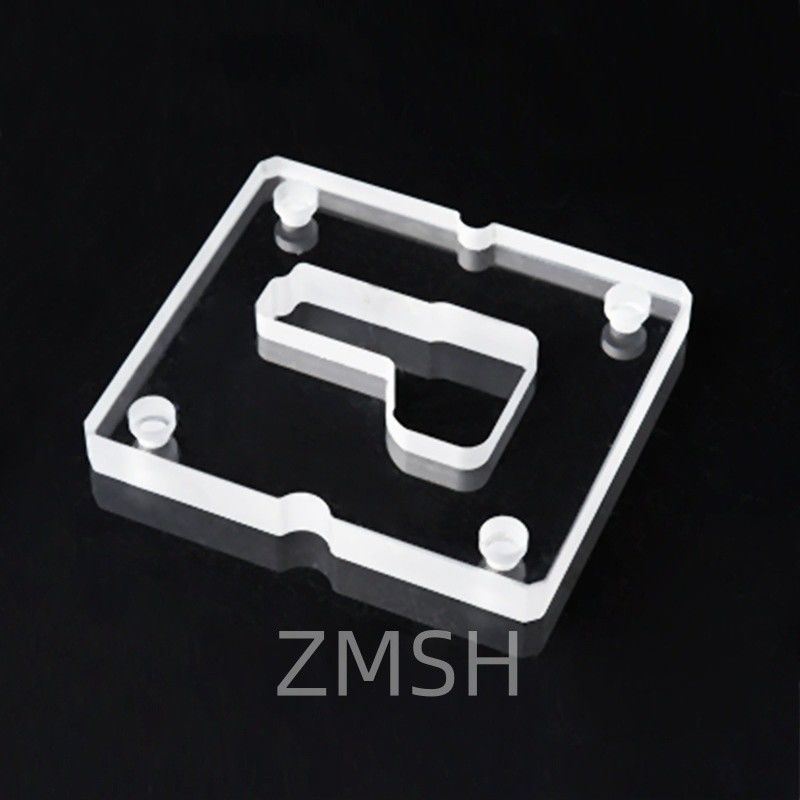

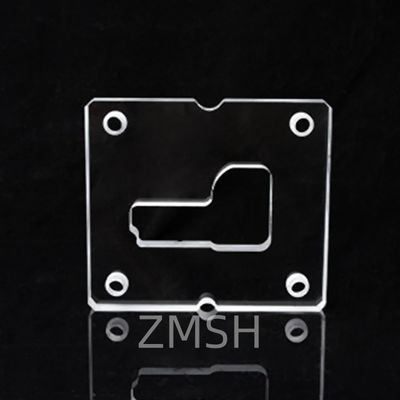

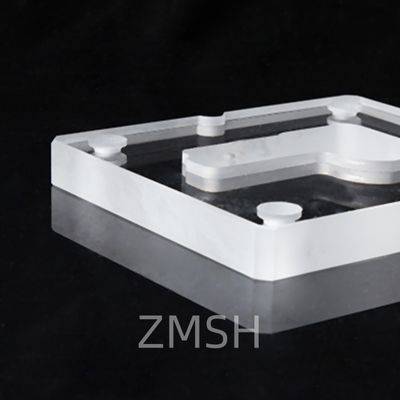

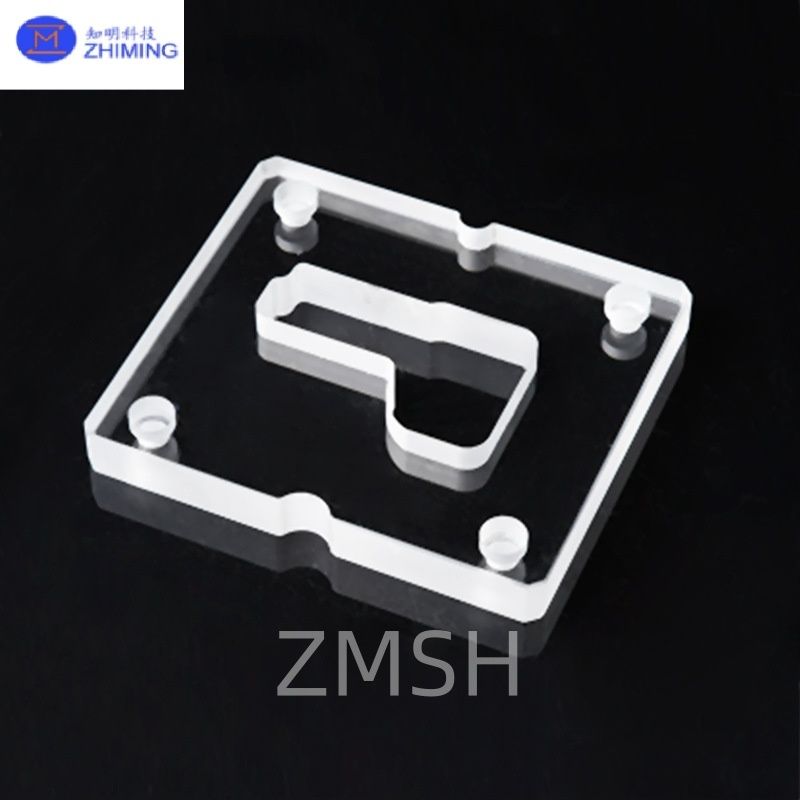

ألواح كوارتز منصهرة ذات شكل مخصص مع ثقوب نافذة بصرية

مقدمة عن ألواح الكوارتز المنصهر ذات الأشكال المخصصة

ألواح الكوارتز المثقوبة هي مكونات بصرية أو هيكلية عالية الدقة مصنوعة من مواد الكوارتز فائقة النقاء. تتميز هذه الألواح ذات الأشكال المخصصة بفتحة واحدة أو أكثر مثقوبة عبر الركيزة وتستخدم في التطبيقات التي تتطلب مقاومة حرارية عالية ومتانة كيميائية ومرورًا دقيقًا للضوء أو السوائل.

متوفرة في JGS1, JGS2, و JGS3 درجات، تدعم ألواح الكوارتز هذه مجموعة واسعة من الأنظمة الفوتونية والإلكترونية والطبية الحيوية.

درجات المواد من ألواح الكوارتز المنصهر ذات الأشكال المخصصة

• JGS1 (السيليكا المنصهرة بدرجة الأشعة فوق البنفسجية):

انتقال ممتاز من 185 إلى 2500 نانومتر، مثالي لليزر والأشعة فوق البنفسجية. محتوى منخفض جدًا من OH⁻ وأقل انكسار.

• JGS2 (السيليكا المنصهرة بدرجة بصرية):

مناسبة لتطبيقات الأشعة المرئية والأشعة تحت الحمراء القريبة (260 إلى 2500 نانومتر)، مع تجانس بصري عالي.

• JGS3 (زجاج الكوارتز بالأشعة تحت الحمراء):

محسن لأطوال موجات الأشعة تحت الحمراء (>300 نانومتر)، أقل شفافية في نطاق الأشعة فوق البنفسجية العميقة، مناسب للبصريات الحرارية والاستخدام الصناعي.

عملية التصنيع من ألواح الكوارتز المنصهر ذات الأشكال المخصصة

اختيار المواد والقطع
يتم قطع ألواح الكوارتز عالية النقاء إلى أشكال مخصصة باستخدام الحاسوب أو نفاثة الماء أو القطع بالليزر بناءً على مواصفات الرسم.

ثقب الكوارتز الحفر
يتم تشغيل ثقوب الكوارتز الدقيقة عن طريق الموجات فوق الصوتية أو ليزر CO₂ أو الحفر الميكانيكي، اعتمادًا على التسامح والتطبيق.

التلميع والتشطيب
يمكن تلميع الأسطح البصرية للكوارتز من جانب واحد أو من الجانبين، مع خيارات للحواف غير اللامعة أو الشطب أو التلميع الكيميائي.

التنظيف والتعبئة والتغليف
تُستخدم بيئات فائقة النظافة للفحص النهائي والتعبئة والتغليف من الفئة 100 لضمان التوافق مع استخدام الغرفة النظيفة.

تطبيقات من ألواح الكوارتز المنصهر ذات الأشكال المخصصة

يستخدم الزجاج الكوارتز المثقوب على نطاق واسع في الصناعات التي تتطلب ثباتًا حراريًا عاليًا ومقاومة كيميائية ووضوحًا بصريًا. من خلال دمج الثقوب أو الأنماط الدقيقة، يصبح الزجاج الكوارتز مكونًا وظيفيًا في مختلف الأنظمة عالية التقنية.

1. صناعة أشباه الموصلات

• حاملات الرقائق ورؤوس الدش ذات فتحات توزيع الغاز
• مكونات الكوارتز في أنظمة النقش والترسيب والتصوير الضوئي

2. علم الأحياء الدقيقة وعلوم الحياة

• رقائق علم الأحياء الدقيقة مع قنوات السوائل أو فتحات الدخول/الخروج
• منافذ العينات وأنظمة الحقن في معدات الكوارتز التحليلية

3. البصريات والفوتونات

• أقنعة وفتحات الكوارتز البصرية
• نوافذ الليزر وهياكل محاذاة الحزمة

4. البحث العلمي

• خلايا تفاعل مخصصة أو حوامل عينات
• أجزاء الكوارتز في التجارب ذات درجة الحرارة العالية أو المسببة للتآكل

5. المعدات الكيميائية والدوائية

• المفاعلات المتدفقة وأنظمة أخذ العينات
• خلايا الكوارتز لقياس الطيف فوق البنفسجي أو الأشعة تحت الحمراء مع نقاط الوصول إلى السوائل

يجمع الزجاج الكوارتز المثقوب بين القوة الميكانيكية والبنية الدقيقة، مما يجعله مادة أساسية في الهندسة الحديثة وتطبيقات المختبرات.

معلمة من ألواح الكوارتز المنصهر ذات الأشكال المخصصة

الأسئلة الشائعة من ألواح الكوارتز المنصهر ذات الأشكال المخصصة

س1: هل يمكن تخصيص حجم الفتحة وموضعها بالكامل؟
ج1: نعم. نحن ندعم أقطار الكوارتز المخصصة للفتحات (على سبيل المثال، 0.1 إلى 20 مم)  والمواضع وفقًا لرسومات CAD.

س2: ما الفرق بين JGS1 و JGS2 للاستخدام البصري الكوارتز؟
ج2: ينقل JGS1 ضوء الأشعة فوق البنفسجية العميقة ولديه نقاء أعلى، بينما يوفر JGS2 أداءً فعالاً من حيث التكلفة للاستخدام المرئي/NIR.

س3: هل هذه الألواح مقاومة كيميائيًا؟
ج3: جميع درجات الكوارتز مقاومة بشدة لمعظم الأحماض والمذيبات باستثناء حمض الهيدروفلوريك (HF).

س4: هل يمكن تضمين فتحات أو أشكال متعددة في لوحة واحدة؟
ج4: بالتأكيد. يتم دعم الأشكال الهندسية الخارجية متعددة الثقوب والمعقدة (البيضاوية والفتحات والقص المربع).
