لمحة عامة عن صفيحة الكوارتز

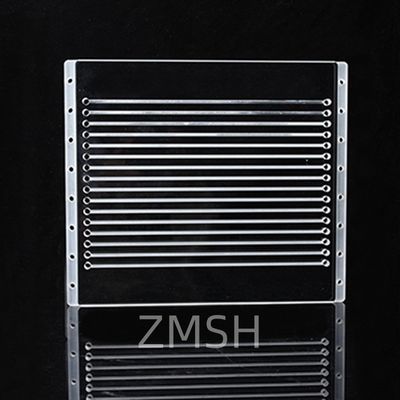

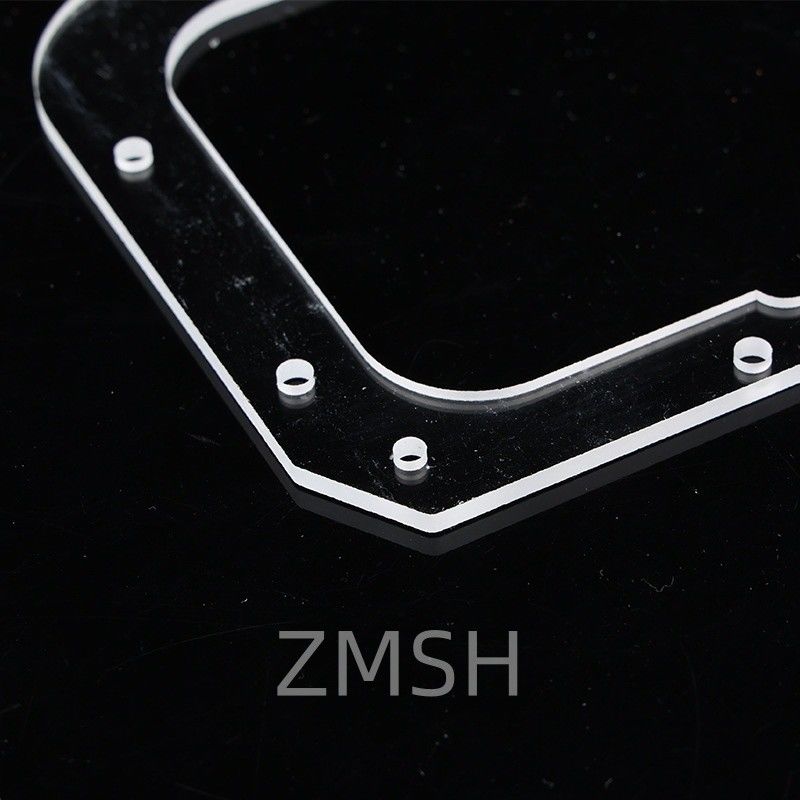

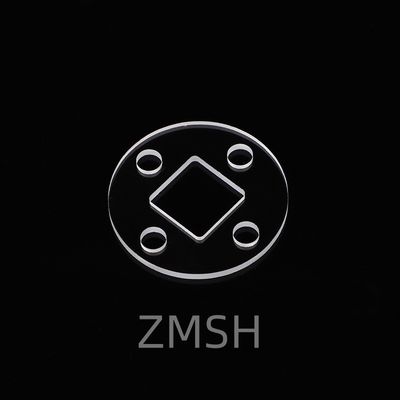

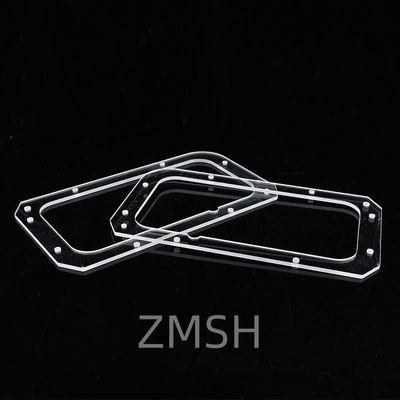

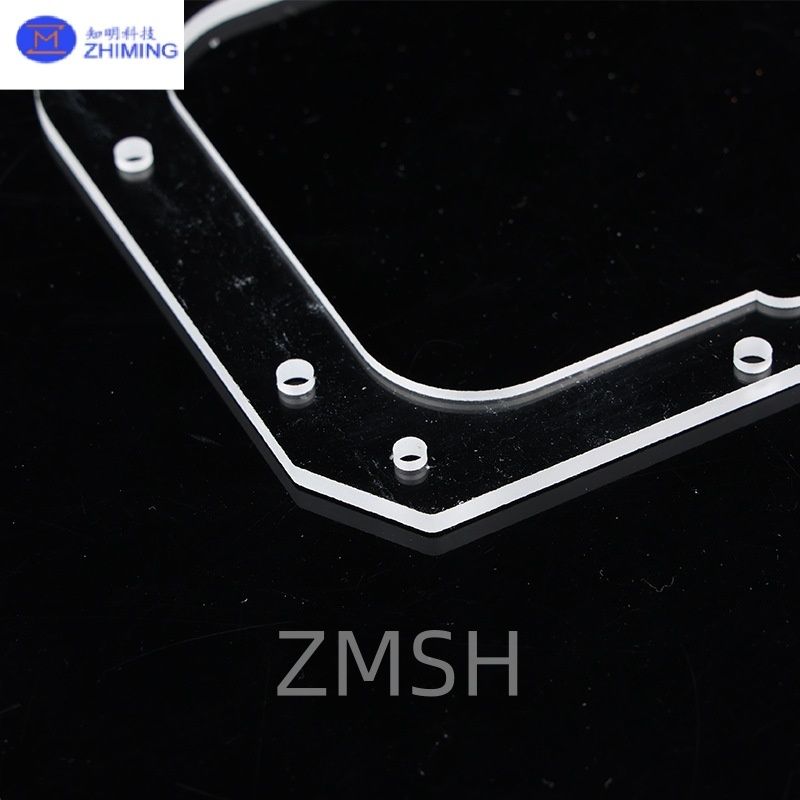

لوحات الكوارتز مع ثقوب هي مكونات هندسية مصنوعة من زجاج السيليكا عالي النقاء ، متوفرة بأبعاد مخصصة وجميات معقدة.تم تصميم هذه الأجزاء الرأسية الكوارتزية على شكل لدعم تطبيقات عالية الأداء في البصريات، الميكروفلوديكس، أنظمة الفراغ، وتصنيع درجات الحرارة العالية.

تسمح الثقوب المتكاملة بمواءمة الشعاع وتدفق الغاز وتغذية الألياف أو وظائف التثبيت. يتم تقديم الألواح في أنواع مختلفة من المواد لتلبية الاحتياجات الطيفية والحرارية.

تم شرح أنواع مواد الكوارتزمن صفيحة الكوارتز

• JGS1 (الكوارتز من الدرجة فوق البنفسجية):
  من الأفضل للتطبيقات في البصريات الليزرية الإكسيمير، والتصوير الشعاعي بالأشعة فوق البنفسجية، واكتشاف DUV. انتقال متفوق حتى 185 نانومتر.

• JGS2 (الكوارتز البصري القياسي):
  تكلفة متوازنة وأداء في نطاق 260 ~ 2500 نانومتر. مناسبة لأنظمة التصوير والصور العامة.

• JGS3 (الكوارتز تحت الحمراء):
  محتويات عالية من OH-، مقاومة أفضل للصدمات الحرارية. مثالية للبيئات عالية الحرارة، غير مناسبة للمهام الحرجة للأشعة فوق البنفسجية.

كيف تصنعمن صفيحة الكوارتز

الحفر بالليزر هو طريقة عالية الدقة وغير اتصال تستخدم لخلق ثقوب في الزجاج الكوارتز المذاب عن طريق تركيز شعاع ليزر مركز على سطح المادة.الطاقة المكثفة للليزر تسخن بسرعة وتبخر الكوارتز، تشكيل ثقوب نظيفة دون التسبب في الشقوق أو الإجهاد الميكانيكي.

هذه التقنية مناسبة بشكل خاص للثقوب الدقيقة (صغيرة تصل إلى 10 ميكرون) ، وأنماط عالية الكثافة، ومكونات الكوارتز الهشة.يتم استخدام ليزر فيمتوسكوند أو بيكوسكوند بشكل شائع لتقليل المناطق المتأثرة بالحرارة وتحقيق حواف ناعمة بدقة ممتازة.

يتم تطبيق الحفر بالليزر على نطاق واسع في الميكروفلوديكس والشاشات النصفية الموصلة والبصريات والأدوات العلمية المتقدمة التي تتطلب دقة وموثوقية.

استخدام الحالاتمن صفيحة الكوارتز

الزجاج الكوارتز المذاب المثقوب ، يحتوي على ثقوب دقيقة ، ثقوب ، أو أنماط معقدة ، يستخدم على نطاق واسع في الصناعات المتقدمة بسبب استقرارها الحراري المتميز ، الشفافية البصرية ،والمقاومة الكيميائيةالقدرة على إدخال هندسية ثقب مخصصة توسع وظائف المادة، مما يجعلها مكونًا رئيسيًا في العديد من التطبيقات المتقدمة.

1معالجة أشباه الموصلات

تستخدم أسطوانات الكوارتز المحفورة في:

• حاملات الاوفيرات والمتسعفات ورؤوس الاستحمام مع ثقوب تدفق الغاز الدقيقة

• أنظمة حفر البلازما ونظم CVD ، حيث التوزيع الموحد للغاز أمر بالغ الأهمية

• أجزاء من الكوارتز المصممة خصيصًا لغرف التصوير الضوئي وتثبيت الأيونات

2أجهزة الميكروفلوديك

الكوارتز المذاب مع الثقوب الصغيرة مثالية ل:

• أنظمة المختبر على شريحة للتحليل الكيميائي والبيولوجي

• الكهرباء الشعرية أو واجهات حقن العينات

• بيوميمس (النظم الميكروالكترونية الطبية الحيوية) حيث يتطلب الشفافية والتوافق الحيوي

3البصريات والفوتونيات

إن ارتفاع إمكانية انتقال الكوارتز للأشعة فوق البنفسجية والأشعة تحت البنفسجية يجعله ذو قيمة في:

• أنظمة الليزر ذات الثقوب أو الفتحات المتماسية

• الأقنعة البصرية، ومقسّمات الشعاع، ومجموعات العدسات ذات الميزات المثقوبة

• نوافذ طيفية مع منافذ حقن الغاز أو السوائل

4أنظمة الحرارة العالية والفراغ

يتم استخدام مكونات الكوارتز المحفورة في:

• غرف الفراغ مع إدخال الكترودات أو مدخلات السوائل

• أفران حرارة عالية أو مفاعلات حرارية تتطلب أنابيب الكوارتز أو ألواح ذات ثقوب مغلقة

• أمبولات أو خلايا الكوارتز المستخدمة للتحليل الحراري أو لردود الفعل الغازية

5الصناعة الكيميائية والصيدلانية

الجهد الكيميائي للكوارتز يجعلها مثالية ل:

• أوعية تفاعلية مع منافذ عينات أو أجهزة استشعار

• مفاعلات التدفق

• أنظمة أخذ عينات من السوائل التآكلية

6الطيران والفضاء والدفاع

أجزاء الكوارتز المتخصصة مع ثقوب الدقة تستخدم في:

• أغطية أجهزة الاستشعار

• مكونات الهدف البصري

• نوافذ التشخيص عالية السرعة

7البحوث العلمية والمختبرات المخصصة

العديد من الجامعات والمؤسسات البحثية تستخدم زجاج الكوارتز المثقوب في:

• الإعدادات التجريبية التي تتطلب مقاومة كيميائية وتسامح حراري

• خلايا تفاعلية مخصصة، أجهزة فلانج الفراغ، أو أقواس النافذة

• مكونات خطوط الأشعة السينية والنيوترونية

الأسئلة الشائعةمن صفيحة الكوارتز

س1: هل تقدمون البوليسة ذات الجانبين لهذه الألواح؟
A1:نعم، كل من الجانبين الواحد والجانبي الملمعة المتوفرة للتوافق البصري وتطبيقات الالتصاق.

س2: ما هي نطاق السماكة النموذجي؟
A2:السماكة القياسية هي 0.5 × 10 مم ، ولكن السماكة المخصصة متوفرة عند الطلب.

س3: هل يمكنك معالجة الأشكال المعقدة مثل الشقوق أو الفتحات؟
A3:نعم، يمكننا تصميم خطوط معقدة بما في ذلك المفاتيح، الحواف المنحنية، أو الهندسة الهجينة.

السؤال 4: هل JGS3 مناسبة للاستخدام بالليزر؟
A4:يمكن استخدام JGS3 مع الليزر الأشعة تحت الحمراء ولكنه غير مناسب لليزر البصري الأشعة فوق البنفسجية العميقة بسبب انخفاض النقل.
