| اسم العلامة التجارية: | ZMSH |
| رقم الطراز: | الألياف الضوئية الياقوت |
| الـ MOQ: | 1 |
| السعر: | by case |
| تفاصيل التعبئة: | كرتون مخصص |
| شروط الدفع: | تي/تي |

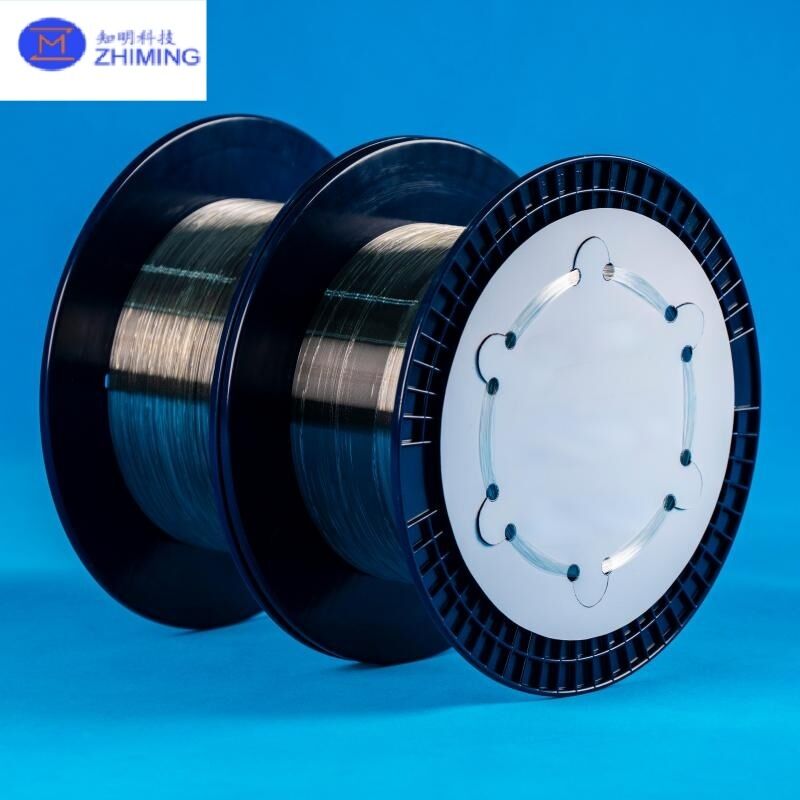

الألياف الضوئية الزعفرية هي وسيلة نقل بصرية عالية الأداء مصنوعة من أكسيد الألومنيوم أحادي الكريستال (Al2O3). بالمقارنة مع ألياف السيليكا التقليدية ،الألياف الزعفرية تظهر قوة ميكانيكية متميزة، الاستقرار الحراري الممتاز ، والمقاومة الفائقة للبيئات القاسية مثل درجة الحرارة العالية والضغط العالي والإشعاع القوي.
نظراً لخصائصها الفريدة المادية والبصرية، يستخدم ألياف الزفير على نطاق واسع في الاستشعار في الظروف القاسية،وتطبيقات المراقبة الصناعية عالية درجة الحرارة حيث الألياف التقليدية تفشل.
1مقاومة درجات الحرارة العالية جداً
يمكن أن تعمل ألياف الزفير في البيئات حتى1400 درجة مئوية (على المدى القصير)و1000 درجة مئوية (طويل الأجل)مما يجعلها مثالية لظروف حرارية شديدة
2قوة ميكانيكية ممتازة
يقدم الهيكل البلوري الأوحد صلابة متفوقة ومقاومة للارتداء ، مما يضمن المتانة في البيئات القاسية.
3نطاق إرسال الأشعة تحت الحمراء واسع
نطاق طول الموجة التشغيلية يغطي عادة1300 nm إلى 2000 nm، مناسبة للكشف عن الأشعة تحت الحمراء والطيافية.
4خسارة نقل منخفضة
الهيكل الأمثل يضمن خسارة نقل ≤2 ديسيبل/م @1550 nm، دعم نقل إشارة فعال.
5التصميم الضوئي المرن
دعمإرسال أحادي الوضعية، بضع الوضعية، ومتعددة الوضعية، قابلة للتكيف مع متطلبات التطبيقات المختلفة.
6معايير قابلة للتخصيص
يمكن تخصيص قطر النواة، قطر الغطاء، الطلاء، والفتحة العددية لتلبية الاحتياجات المحددة.
| الفئة | البند | المواصفات |
|---|---|---|
| الخصائص الهندسية | قطر النواة | 5 ± 20 ميكرومتر (± 1 ميكرومتر) |
| قطر الغطاء | 100-250 ميكرومتر (± 1 ميكرومتر) | |
| قطر الطلاء | 200-350 ميكرومتر (± 1 ميكرومتر) | |
| الخصائص البصرية | خسارة الإرسال | ≤ 2 dB/m @1550 nm |
| الفتحة العددية (NA) | 0. 3 05 | |
| وضع الإرسال | واحد / عدد قليل / متعدد الوضع | |
| طول الموجة | 1300 ️ 2000 nm | |
| الخصائص الخاصة | تعديل مؤشر الانكسار | ≤ 0.015 |
| مقاومة الحرارة | ≤1400°C (على المدى القصير) ، ≤1000°C (على المدى الطويل) |
عادة ما يتم إنتاج الألياف البصرية الزعفرانية باستخدام تقنيات نمو بلورية متقدمة وتقنيات رسم الألياف ، مثل:
هذه الطرق تضمن نقاء بلورية عالية، والتحكم بدقة الأبعاد، والتكافل البصري الممتاز.وقطع الدقة تعزز أداء الألياف.
1استشعار درجات الحرارة العالية
تستخدم في محركات الطيران والفضاء وتوربينات الغاز والفرن الصناعي لمراقبة درجة الحرارة في الوقت الحقيقي.
2مراقبة البيئة القاسية
مناسبة للمفاعلات النووية ومصانع المعالجة الكيميائية واستكشاف النفط والغاز.
3الأنظمة البصرية تحت الحمراء
تطبيق في طيف الأشعة تحت الحمراء، التصوير الحراري، والتشخيص البصري.
4تشخيص الاحتراق
تستخدم في كشف اللهب وأنظمة تحليل الاحتراق.
5الجيش والفضاء
مثالية لأنظمة التوجيه والاستشعار في ظروف شديدة
| السمة | ألياف الزعفري | ألياف السيليكا |
|---|---|---|
| مقاومة الحرارة | حتى 1400 درجة مئوية | ~ 1000 درجة مئوية (أكثر) |
| القوة الميكانيكية | مرتفع جداً | معتدلة |
| الإرسال تحت الحمراء | ممتاز | محدودة |
| الاستقرار الكيميائي | قوية | معتدلة |
س1: هل يمكن تخصيص الألياف الضوئية من الزفير؟
نعم، يمكن تخصيص المعلمات مثل قطر القلب، وحجم الغطاء، ونوع الطلاء، وNA على أساس متطلبات التطبيق.
س2: ما هي خسارة النقل النموذجية؟
خسارة الإرسال عادة ما تكون ≤ 2 ديسيبل/م عند 1550 نانومتر، اعتمادا على بنية الألياف وجودتها.
السؤال 3: هل الألياف الزعفرية مناسبة لنقل المدى الطويل؟
وهي مصممة أساسا للبيئات القاسية بدلا من الاتصالات على مسافة طويلة بسبب الخسارة الأعلى مقارنة بألياف السيليكا.
س4: ما هي خيارات الطلاء المتاحة؟
يمكن تطبيق طبقات مختلفة للحماية، بما في ذلك الطلاء المقاوم لدرجات الحرارة العالية.
السؤال 5: ما هي الصناعات التي تستخدم الألياف البصرية الزعفرانية؟
صناعات الطيران والفضاء والطاقة والبتروكيماويات والعسكرية والبحث العلمي تستخدم عادة ألياف الزفير.
