معلومات تفصيلية |
|||
| قطرها: | 6 بوصة | النوع/المنشط:: | نوع N/P-مخدر |
|---|---|---|---|
| توجيه:: | <1-0-0>+/-.5 درجة | سماكة:: | 2.5 ± 0.5 ميكرومتر |
| المقاومة النوعية:: | 1-4 أوم سم | أنهي:: | الجانب الأمامي مصقول |
| الأكسيد الحراري المدفون:: | 1.0 أم +/- 0.1 أم | التعامل مع الرقائق:: | <1-0-0>+/-.5 درجة |
| إبراز: | رقاقة SOI من 625UM,رقاقة SOI المضغوطة بـ P |
||
منتوج وصف
رقاقة SOI من السيليكون على عازل 6 "، 2.5 "m (P-doped) + 1.0 SiO2 + 625um Si (P-type /Boron doped)
السيليكون على عازل (SOI) وافر خلاصة
هذه رقاقة السيليكون على عازل (SOI) هي رصيف شبه موصل متخصص مصمم لتطبيقات الأنظمة الإلكترونية والميكروالكترونية المتقدمة (MEMS).يتميز الوافر بتركيب متعدد الطبقات الذي يعزز أداء الجهاز، يقلل من سعة الطفيليات ، ويحسن العزل الحراري ، مما يجعله خيارا مثاليا لمجموعة واسعة من التطبيقات عالية الأداء والدقة العالية.
خصائص منتجات رقائق السيليكون على العازل (SOI)
مواصفات الوافر:
- قطر الوافر: 6 بوصات (150 ملم)
- يوفر قطر 6 بوصات مساحة سطحية كبيرة لتصنيع الجهاز ، مما يحسن كفاءة التصنيع ويقلل من تكاليف الإنتاج.
طبقة الجهاز:
- سمك: 2.5 ميكرومتر
- تتيح طبقة الجهاز الرقيقة التحكم الدقيق في الخصائص الإلكترونية ، وهو أمر ضروري للتطبيقات عالية السرعة وعالية الأداء.
- المنشطات: النوع P (المزود بالفوسفور)
- يعزز تعاطي الفوسفور الموصلات الكهربائية لطبقة الجهاز ، مما يجعلها مناسبة لأجهزة أشباه الموصلات من النوع p.
طبقة أكسيد مدفونة (صندوق):
- سمك: 1.0 ميكرومتر
- توفر طبقة SiO2 سميكة 1.0 μm عزلًا كهربائيًا ممتازًا بين طبقة الجهاز ووافر المقبض ، مما يقلل من سعة الطفيليات ويحسن سلامة الإشارة.
عقدة الوافر:
- سمك: 625 ميكرومتر
- يضمن المقبض السمين استقرار ميكانيكي أثناء التصنيع والتشغيل ، مما يمنع التشوه أو الكسر.
- النوع: النوع P (المضغوط بالبورون)
- يُحسّن تعاطي البورون القوة الميكانيكية والقدرة على توصيل الحرارة للوافير، مما يساعد في إبعاد الحرارة ويعزز موثوقية الجهاز بشكل عام.
| طبقة الجهاز | ||
| قطر: | 6" | |
| النوع/المادة المضادة: | النوع N/P-doped | |
| التوجيه: | < 1-0-0> +/- 5 درجة | |
| سمك: | 2.5±0.5μm | |
| المقاومة: | 1-4 أوم-سم | |
| أنهي: | الجانب الأمامي ملمع | |
|
أكسيد حراري مدفون: |
||
| سمك: | 1.0 أم +/- 0.1 أم | |
|
أدوات المقابس: |
||
| النوع/المستشفي | النوع P ، B المضغوط | |
| التوجيه | < 1-0-0> +/- 5 درجة | |
| المقاومة: | 10-20 أوم-سم | |
| سمك: | 625 +/- 15 أم | |
| أنهي: | كما تم استلامها (غير مطلية) | |
خصائص المنتج الرئيسية:
-
طبقة جهاز عالية الجودة:
- تحرك الناقل: تحرك الناقل العالي في الطبقة المضغوطة بالفوسفور يضمن استجابة إلكترونية سريعة وتشغيل عالي السرعة.
- كثافة العيوب المنخفضة: عملية التصنيع عالية الجودة تضمن الحد الأدنى من العيوب، مما يؤدي إلى أداء أفضل وأعمال أعلى.
-
عزل كهربائي فعال:
- قدرة الطفيليات المنخفضة: تقوم طبقة BOX بعزل طبقة الجهاز بشكل فعال عن الركيزة ، مما يقلل من القدرة الطفيلية والصوت المتقاطع ، وهو أمر حاسم لتطبيقات التردد العالي والطاقة المنخفضة.
- سلامة الإشارة: العزل الكهربائي المحسن يساعد على الحفاظ على سلامة الإشارة، وهو أمر ضروري للدوائر التناظرية والرقمية عالية الدقة.
-
إدارة الحرارة:
- التوصيل الحراري: توفر رقاقة المقبض المضغوطة بالبور توصيل حراري جيد ، مما يساعد في إبعاد الحرارة الناتجة أثناء تشغيل الجهاز ، وبالتالي منع الإفراط في الحرارة وضمان الأداء المستقر.
- مقاومة الحرارة: إن هيكل ومواد اللوحة يضمنون قدرتها على تحمل درجات حرارة عالية أثناء المعالجة والتشغيل.
-
الاستقرار الميكانيكي:
- صلابة: يوفر المقبض السميك لوحة الدعم الميكانيكي، وضمان لوحة تبقى مستقرة خلال عملية التصنيع وتحت الضغوط التشغيلية.
- المدى الطويل: يساعد الاستقرار الميكانيكي للوافير المقبض على منع التلف، والحد من خطر كسر الوافير وتحسين طول عمر الجهاز بشكل عام.
-
تنوع التطبيقات:
- الحوسبة عالية الأداء: مناسبة للمعالجات وغيرها من الدوائر المنطقية الرقمية عالية السرعة ، وذلك بفضل حركتها العالية للناقلة وانخفاض سعة الطفيليات.
- الاتصالات 5G: مثالية لمكونات RF ومعالجة إشارات التردد العالي ، مستفيدة من العزل الكهربائي الممتاز وخصائص الإدارة الحرارية.
- أجهزة MEMS: مثالي لتصنيع MEMS ، مما يوفر الاستقرار الميكانيكي والدقة اللازمة للمباني المصنوعة من الميكرو.
- الدوائر التناظرية والإشارات المختلطة: الضوضاء المنخفضة وتقليل الصوت المتقاطع تجعلها مناسبة للدوائر التناظرية عالية الدقة.
- إلكترونيات الطاقة: خصائصها الحرارية والميكانيكية القوية تجعلها مناسبة لتطبيقات إدارة الطاقة التي تتطلب كفاءة عالية وموثوقية.
الاستنتاج
هذا الصفيحة السيليكون على عازل (SOI) يقدم مزيجا فريدا من المواد عالية الجودة وتقنيات التصنيع المتقدمة، مما يؤدي إلى رصيف الذي يتفوق في الأداء الكهربائي،إدارة الحرارة، والاستقرار الميكانيكي. هذه الخصائص تجعلها خيار مثالي لمجموعة واسعة من التطبيقات الإلكترونية عالية الأداء وMEMS،دعم تطوير أجهزة أشباه الموصلات من الجيل التالي.

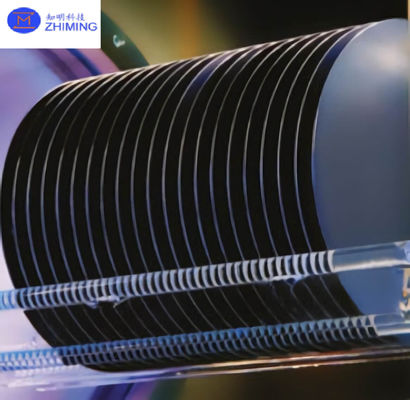

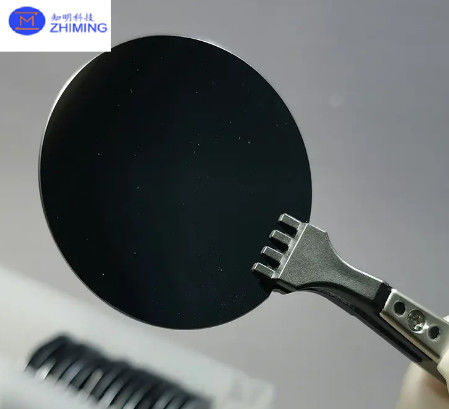

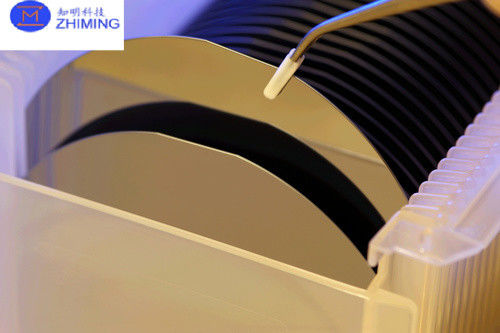

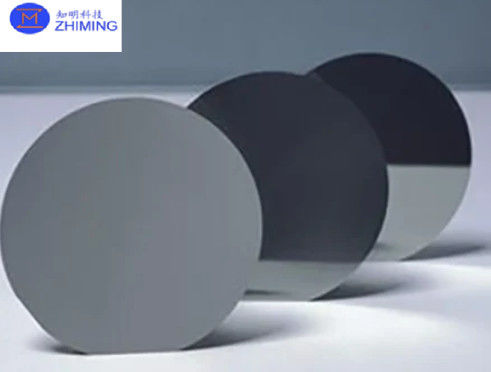

الصور المنتجة من رقائق السيليكون على العازل (SOI)
أسئلة وأجوبة
ما هي رقائق SOI (رقائق السيليكون على العازل) ؟
رقائق السيليكون على عازل (SOI) هي نوع من الركائز شبه الموصلة التي تتكون من طبقات متعددة ، بما في ذلك طبقة جهاز السيليكون الرقيق ، وطبقة أكسيد عازلة ،و لوحة سليكونية مدعومةهذا الهيكل يعزز أداء أجهزة أشباه الموصلات من خلال توفير عزل كهربائي أفضل، والحد من سعة الطفيليات، وتحسين الإدارة الحرارية.
