معلومات تفصيلية |
|||
| ملمع: | DSP SSP | تركيزات المنشطات: | تركيز العنصر المنشط 1 × 10 ^ 16 - 1 × 10 ^ 18 Cm ^ -3 |
|---|---|---|---|
| كثافة العيوب: | ≤ 500 سم^-2 | تخزين شرط: | بيئة تخزين الرقاقة درجة الحرارة 20-25 درجة مئوية، الرطوبة ≤60% |
| إمكانية التنقل: | 1200 إلى 2000 | السماكة: | 350 + 10um |
| التسطيح: | تسطيح سطح الرقاقة ≤0.5 ميكرومتر | قطرها: | 2-8 بوصة |
| إبراز: | 8 بوصات غان-على-سي-إبيتاكسي وافير,111 غان على سيزا (GaN-on-Si) وفرة إبتاكسي,110 غان على السيتروكلوروف,111 GaN-on-Si Epitaxy Wafer,110 GaN-on-Si Epitaxy Wafer |
||
منتوج وصف
8 بوصة GaN-on-Si Epitaxy Wafer 110 111 110 نوع N-type P-type تخصيص أشباه الموصلات RF LED
وصف لفواكه غان على سي:
تم دمج رقائق GaN-on-Si MMIC وSi CMOS ذات القطر 8 بوصات (في الأعلى، على اليسار) ثلاثي الأبعاد على نطاق الرقاقة. يتم ربط الرققتين وجهاً لوجه باستخدام تقنية ربط أكسيد أكسيد درجة حرارة منخفضة.يتم إزالة رصيف Si من رقاقة السيليكون على العازل بالكامل عن طريق الطحن والحفر الرطب الانتقائي لوقف الأكسيد المدفون (BOX)يتم حفر القنوات إلى الجزء الخلفي من CMOS و إلى الجزء العلوي من دوائر GaN بشكل منفصل وترتبط ببعضها البعض بمعدن أعلى.الاندماج الرأسي يقلل من حجم الشريحة ويقلل من مسافة الترابط لتقليل الخسارة والتأخيروبالإضافة إلى نهج رابطة الأكسيد-الأكسيد، يجري العمل على توسيع قدرات نهج التكامل الثلاثي الأبعاد باستخدام ربطات هجينة متبادلة.والتي تسمح بالاتصالات الكهربائية المباشرة بين الوافرتين دون ممرات منفصلة إلى دوائر GaN و CMOS.
خصائص رقائق غان على سي:
توحيد عال
تيار تسرب منخفض
درجات حرارة تشغيل أعلى
خصائص 2DEG ممتازة
الجهد العالي للإنقطاع (600V-1200V)
مقاومة تشغيل أقل
ترددات التبديل العالية
ترددات تشغيل أعلى (حتى 18 غيغاهرتز)
العملية المتوافقة مع CMOS لـ GaN-on-Si MMIC
يقلل استخدام الركيزة الوقائية ذات القطر 200 ملم وأدوات CMOS من التكلفة ويزيد من الإنتاجية
دمج ثلاثي الأبعاد على نطاق الوافر من GaN MMICs مع CMOS لتعزيز الوظائف مع تحسين الحجم والوزن وفوائد الطاقة
شكل رقائق غان على سي:
| البند | نتريد الغاليوم على رقاقة السيليكون، GaN على رقاقة السيليكون |
| فيلم رقيق من غان | 0.5μm ± 0.1 μm |
| توجيه GaN | الطائرة C (0001) |
| وجه (غاي) | < 1nm ، كالمستمر ، جاهز لـ EPI |
| وجه N | من النوع P/B |
| القطبية | وجه (غاي) |
| نوع التوصيل | غير مغلّط / من النوع N |
| كثافة العيوب الكبيرة | < 5 سم^2 |
| رصيف رقائق السيليكون | |
| التوجيه | <100> |
| نوع التوصيل | النوع N/P/P-doped أو النوع P/B-doped |
| البعد: | 10 × 10 × 0.5 ملم 2 بوصة 4 بوصة 6 بوصة 8 بوصة |
| المقاومة | 1-5 أوم-سم، 0-10 أوم-سم، <0.005 أوم-سم أو غيرها |

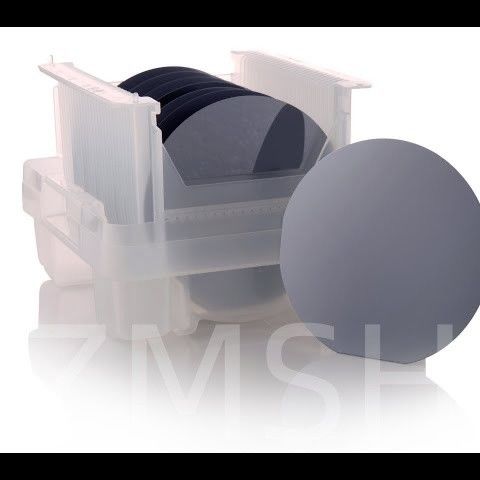

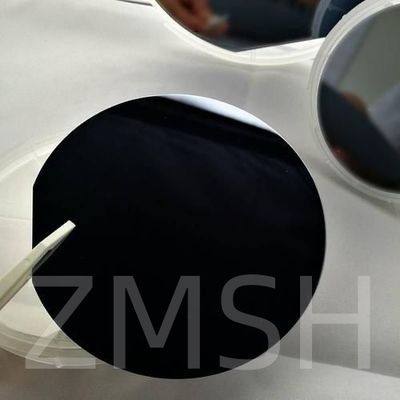

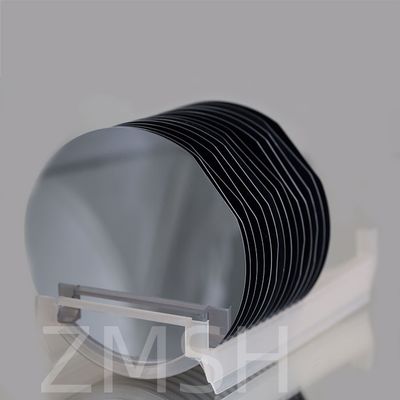

الصورة المادية للكعكات الغازية:
تطبيق رقائق GaN على Si:
1الإضاءة: تستخدم الغازات الغازية على الهيدروجين في تصنيع المصابيح الضوئية ذات الإضاءة العالية (LEDs) لتطبيقات مختلفة مثل الإضاءة العامة، وإضاءة السيارات،الإضاءة الخلفية للشاشات، وأكثر من ذلك. مصابيح GaN LED فعالة في استخدام الطاقة وطويلة الأمد.
2إلكترونيات الطاقة: تستخدم الغازات الغازية GaN-on-Si في إنتاج أجهزة الكترونية الكهربائية مثل الترانزستورات ذات الحركة الكهربائية العالية (HEMT) وديودات Schottky.هذه الأجهزة تستخدم في مصادر الطاقة، المحولات، والمحولات بسبب كفاءتها العالية وسرعات التبديل السريعة.
3الاتصالات اللاسلكية: تستخدم الغازات الغازية على الوقود في تطوير أجهزة RF عالية التردد وعالية الطاقة لأنظمة الاتصالات اللاسلكية مثل أنظمة الرادار والاتصالات عبر الأقمار الصناعيةوالمحطات الأساسيةأجهزة GaN RF توفر كثافة طاقة عالية وكفاءة.
4السيارات: تستخدم الركائز GaN-on-Si بشكل متزايد في صناعة السيارات لتطبيقات مثل الشاحنات الداخلية ومحولات DC-DC ومحركات المحرك بسبب كثافة الطاقة العالية,الكفاءة، والموثوقية.
5الطاقة الشمسية: يمكن استخدام الغاز النووي على الهيدروجين في إنتاج الخلايا الشمسية.حيث أن كفاءتها العالية ومقاومتها للأضرار الإشعاعية يمكن أن تكون مفيدة للتطبيقات الفضائية والطاقة الشمسية المركزة.
6أجهزة الاستشعار: يمكن استخدام مواد الغاز على الهيدروجين في تطوير أجهزة الاستشعار لمختلف التطبيقات ، بما في ذلك أجهزة الاستشعار للغازات وأجهزة الاستشعار فوق البنفسجية وأجهزة استشعار الضغط ،بسبب حساسيتها العالية واستقرارها.
7الطب الحيوي: تحتوي مواد GaN-on-Si على تطبيقات محتملة في الأجهزة الطبية الحيوية للاستشعار والتصوير والعلاج بسبب توافقها الحيوي واستقرارها.والقدرة على العمل في البيئات القاسية.
8الإلكترونيات الاستهلاكية: تستخدم الغازات الغازية على الهيدروجين في الإلكترونيات الاستهلاكية لتطبيقات مختلفة مثل الشحن اللاسلكي، ومحولات الطاقة،و دوائر عالية التردد بسبب كفاءتها العالية وحجمها المدمج.
صورة التطبيق لفواكه غان على سي:
الأسئلة الشائعة:
1س: ما هي عملية غان على السيليكون؟
ج: تكنولوجيا التراص ثلاثي الأبعاد. عند الفصل ، تنقسم رقاقة المانح السيليكون على طول مستوى بلورية ضعيفة ، وبالتالي تترك طبقة رقيقة من مواد قناة السيليكون على رقاقة GaN.يتم بعد ذلك معالجة قناة السيليكون هذه إلى ترانزستورات PMOS السيليكونية على رقاقة GaN.
2س: ما هي مزايا نتريد الغاليوم على السيليكون؟
الجواب: نتريد الغاليوم (GaN) هو أشباه الموصلات الثنائية الثالثة/الفينية الثابتة من الناحية الميكانيكية.موصلات حرارية أعلى وانخفاض المقاومة، أجهزة الطاقة القائمة على GaN تفوق أداء الأجهزة القائمة على السيليكون بشكل كبير.
