معلومات تفصيلية |
|||
| PL Wavelength control: | Better than 3nm | PL Wavelength uniformity: | Std.Dev better than 1nm @inner 42mm |
|---|---|---|---|
| Thickness control: | Better than +3% | Thickness uniformity: | Better than +3% @inner 42mm |
| Doping control: | Better than ±10% | P-InP doping (cm-°): | Zn doped: 5e17 to 2e18 |
| N-inP doping (cm 3): | Si doped: 5e17 to 3e18 | AllnGaAs doping (cmr3): | 1e17 to 2e18 |
| إبراز: | 6 بوصة سمك Epiwafer InP الركيزة,350-650um InP الركيزة,6 بوصات InP الركيزة,350-650um InP substrate,6 inch InP substrate |
||
منتوج وصف
FP ((Fabry-Perot)) Epiwafer InP الركيزة dia 2 3 4 6 بوصة سمك:350-650um InGaAs المنشط
FP ((Fabry-Perot)) خلاصة الركيزة
أوبيوافر Fabry-Perot (FP) على أساسات إنديوم فوسفيد (InP) هو مكون حاسم في تصنيع الأجهزة الألكترونية الضوئية عالية الأداء ،على وجه الخصوص ثنائيات الليزر المستخدمة في أنظمة الاتصالات البصرية. يقدم الركيزة InP مطابقة شبكة ممتازة مع مواد مثل InGaAsP ، مما يتيح نمو طبقات البصرية عالية الجودة. تعمل هذه الألواح عادة في نطاق 1.3 ميكرو مترا إلى 1.نطاق طول الموجة 55 ميكرومتر، مما يجعلها مثالية للاتصال بالألياف البصرية بسبب خصائص الخسائر المنخفضة للألياف البصرية في هذا الطيف.تستخدم على نطاق واسع في مراكز البيانات، الاستشعار البيئي، والتشخيص الطبي، وتوفير حلول فعالة من حيث التكلفة مع أداء جيد.يجعل البنية الأبسط لليزر FP مقارنة مع التصاميم الأكثر تعقيدًا مثل الليزر DFB (ردود فعل موزعة) اختيارًا شائعًا لتطبيقات الاتصالات متوسطة المدىأجهزة FP epiwafers القائمة على inP ضرورية في الصناعات التي تتطلب مكونات بصرية عالية السرعة وموثوق بها.

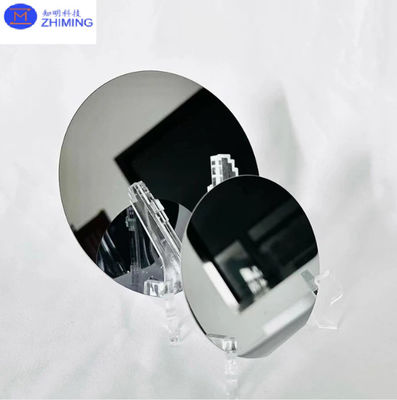

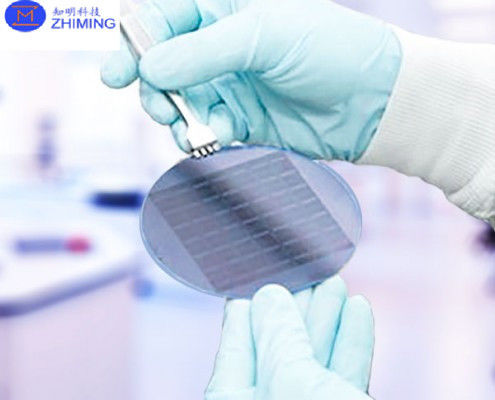

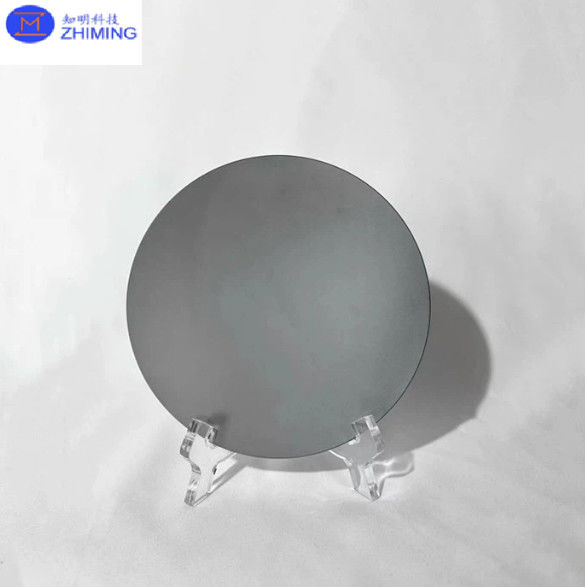

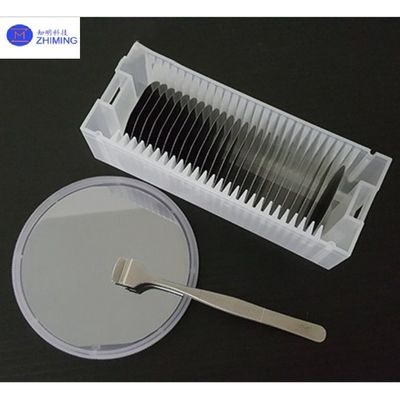

FP ((Fabry-Perot)) نماذج رصيف Epiwafer InP
FP ((Fabry-Perot)) ورقة بيانات رصيف Epiwafer
FP ((Fabry-Perot)) هيكل رصيف Epiwafer InP
- سوبرستات inP (القاعدة)
- طبقة العازلة (تمرير السطح)
- المنطقة النشطة (آبار الكم)
- طبقات التغطية (الحبس البصري)
- طبقات من النوع P و N (حقن الناقل)
- طبقات الاتصال (الاتصالات الكهربائية)
- الوجوه العاكسة (جوف ليزر FP)
تستخدم أوبيوافرات فابري بيروت (FP) على رصيفات إنديوم فوسفيد (InP) على نطاق واسع في العديد من التطبيقات الأوبتوإلكترونية بسبب خصائص انبعاث الضوء الفعالة ، وخاصة في المجال.3 ميكرومتر إلى 1.55 ميكرو متراً من طول الموجة. فيما يلي التطبيقات الرئيسية:
1.الاتصال بالألياف البصرية
- ثنائيات الليزر: تستخدم الليزر FP عادة كمصادر ضوئية في أنظمة الاتصالات بالألياف الضوئية ، وخاصة لنقل البيانات على المدى القصير إلى المتوسط.تعمل بأطوال موجة تقلل من فقدان الإشارة في الألياف البصرية.
- أجهزة الاستقبال والوحدات الضوئية: الليزر FP المدمجة في أجهزة الاستقبال البصرية تسمح بتحويل الإشارات الكهربائية إلى إشارات بصرية لنقل البيانات عبر شبكات الألياف البصرية.
2.مراكز البيانات المتصلة
- الاتصالات عالية السرعة: توفر ليزر FP في مراكز البيانات اتصالات بصرية عالية السرعة منخفضة التأخير بين الخوادم ومعدات الشبكة. فهي تساعد على إدارة كميات كبيرة من البيانات مع الحد الأدنى من تدهور الإشارة.
3.الاستشعار البيئي واكتشاف الغازات
- أجهزة استشعار الغاز: تستخدم أشعة الليزر في أنظمة استشعار الغازات للكشف عن غازات محددة، مثل ثاني أكسيد الكربون و CH4، عن طريق ضبط طول الموجات الممتدة لهذه الغازات.تستخدم هذه الأنظمة لمراقبة البيئة وتطبيقات السلامة الصناعية.
4.التشخيص الطبي
- التصوير المقطعي للتماسك البصري (OCT): تستخدم ليزر FP في أنظمة OCT للتصوير الطبي غير الغازي، وخاصة في طب العيون، وعلم الأمراض الجلدية، وتشخيص القلب والأوعية الدموية.هذه الأنظمة تستفيد من سرعة عالية ودقة ليزر FP للتصوير الدقيق للأنسجة.
5.أنظمة الليدار
- المركبات ذاتية القيادة والرسوم البيانية: تستخدم الليزر FP في أنظمة LIDAR (اكتشاف الضوء ومدى) للتطبيقات مثل القيادة الذاتية، ورسم الخرائط ثلاثية الأبعاد، ومسح البيئة،عندما تكون قياسات المسافة عالية الدقة ضرورية.
6.الدوائر المتكاملة الفوتونية (PICs)
- الفوتونيات المتكاملة: FP Epiwafers هي المواد الأساسية لتطوير الدوائر المتكاملة الفوتونية التي تدمج أجهزة فوتونية متعددة (على سبيل المثال، الليزر،أجهزة الكشف) على شريحة واحدة لمعالجة الإشارات والاتصالات عالية السرعة.
7.الاتصالات عبر الأقمار الصناعية والفضاء الجوي
- الاتصالات عالية التردد: يتم استخدام الليزر FP القائم على InP في أنظمة الاتصالات عبر الأقمار الصناعية لنقل البيانات عالية التردد على مسافات طويلة في تطبيقات الفضاء والفضاء.
8.البحث والتطوير
- إنتاج النماذج الأولية واختبارها: تستخدم أوبيوافر في البحث والتطوير لتطوير أجهزة ألكترونية ضوئية جديدة، وتحسين أداء ثنائي الألياف الليزر، واستكشاف أطوال موجة جديدة للتكنولوجيات الناشئة.
هذه التطبيقات تسلط الضوء على تنوع FP Epiwafers على الركائز InP ، والتي توفر حلول فعالة وفعالة من حيث التكلفة في مجالات مثل الاتصالات والتشخيص الطبياستشعار البيئة، والأنظمة البصرية عالية السرعة.
-
انبعاث الضوء الفعال في الأطوال الموجية الرئيسية:
- يتم تحسين الـ FP epiwafers على InP substrates للإصدار في نطاق طول الموجة من 1.3 μm إلى 1.55 μm ، والذي يتماشى مع نوافذ الإرسال منخفضة الخسارة في الألياف الضوئية ،مما يجعلها مثالية للاتصال بالألياف البصرية.
-
أداء السرعة العالية:
- تحتوي مواد InP على تحركية إلكترونية ممتازة ، مما يتيح لليزر FP تحقيق تشغيل عالية السرعة ودعم نقل البيانات عالية التردد.هذا يجعلها مناسبة لتطبيقات النطاق الترددي العالي مثل مراكز البيانات والاتصالات.
-
تصنيع فعال من حيث التكلفة:
- بالمقارنة مع الهياكل الليزرية الأكثر تعقيدا مثل الليزر الموزعة (DFB) ، الليزر FP لديها تصميم أبسط.هذا يؤدي إلى انخفاض تكاليف الإنتاج مع استمرار تقديم أداء جيد للتطبيقات القصيرة إلى المتوسطة.
-
تطبيقات متعددة الأبعاد:
- تستخدم أجهزة FP epiwafers في مجموعة واسعة من التطبيقات ، من الاتصالات بالألياف البصرية وتواصلات مراكز البيانات إلى الاستشعار البيئي والتشخيص الطبي وأنظمة LIDAR.تنوعهم هو ميزة رئيسية عبر الصناعات.
-
عملية تصنيع أبسط:
- ليزر FP أسهل في التصنيع مقارنة مع أنواع أخرى من الليزر ، مثل ليزر DFB ، بسبب اعتمادهم على جوانب منقسمة عاكسة بشكل طبيعي بدلاً من الشبكات المعقدة ،تقليل تعقيد التصنيع والتكلفة.
-
مرونة جيدة في طول الموجة
- يمكن ضبط الليزر FP عبر مجموعة من الأطوال الموجية عن طريق ضبط التيار أو درجة الحرارة ، مما يوفر المرونة لتطبيقات مختلفة ، خاصة في أنظمة الاستشعار والاتصالات.
-
استهلاك طاقة منخفض:
- الليزر FP على أساس InP epiwafers تميل إلى أن يكون استهلاك الطاقة أقل، مما يجعلها فعالة للتنفيذ على نطاق واسع في اتصالات البيانات وشبكات الاستشعار حيث كفاءة الطاقة أمر بالغ الأهمية.
