معلومات تفصيلية |
|||
| Substrate: | InP Laser Epitaxial Wafe | Polishing: | DSP SSP |
|---|---|---|---|
| PL Wavelength Control:: | Better Than 3nm | PL Wavelength Uniformity:: | Std. Dev Better Than 1nm @inner 42mm |
| P-InP Doping (cm-3):: | Zn Doped; 5e17 To 2e18 | N-InP Doping (cm-3):: | Si Doped; 5e17 To 3e18 |
| إبراز: | 2 بوصة InP ليزر الوعاء البصري,3 بوصات InP ليزر الوعاء البصري,نصف موصل InP ليزر الوهمية,3inch InP Laser Epitaxial Wafer,Semiconductor InP Laser Epitaxial Wafer |
||
منتوج وصف
2 بوصة 3 بوصة في بي ليزر هيكل هيكل هيكل هيكل هيكل هيكل هيكل هيكل
وصف لوحة InP Laser Epitaxial:
الفوسفيد الإنديوم (InP) هو مادة نصف موصل رئيسية تمكن الأنظمة البصرية من تقديم الأداء المطلوب لمراكز البيانات والاتصالات المتنقلة والمترو والتطبيقات الطويلة المدى.الصور المضيئة والقيادة الموجية المصنوعة على رقائق البصمة inP تعمل في نافذة النقل المثلى لألياف الزجاج، والتي تمكن الاتصالات الألياف الفعالة.
رقاقة InP الليزر البصرية هي رصيف شبه موصل متخصص يتكون من طبقات متعددة من المواد المختلفة المزروعة على رقاقة فوسفيد الإنديوم (InP) من خلال تقنيات النمو البصرية.هذه الطبقات الإضافية تم تصميمها بعناية لخلق هياكل مناسبة لتطبيقات الليزر.
رقائق الليزر البصرية InP هي مكونات حاسمة في تصنيع الليزر شبه الموصل ، بما في ذلك الليزر الإصدار الحد والليزر الإصدار السطحي بالجوف الرأسي (VCSELs).تم تصميم الطبقات البيطرية مع خصائص بصرية وكهربائية محددة لتمكين انبعاث الضوء الفعال وتضخيمه، مما يجعلها ضرورية في العديد من الأجهزة البصرية الإلكترونية للاتصالات السلكية واللاسلكية والاستشعار وغيرها من التطبيقات التي تتطلب تكنولوجيا الليزر.
شخصية InP Laser Epitaxial Wafer:
الخصائص البصرية:
طول موجة الإصدار: طول موجة الإصدار القابل للتعديل في الطيف تحت الحمراء.
كفاءة كمية عالية: خصائص انبعاث الضوء والتضخيم الفعالة.
معدل امتصاص منخفض: يسمح بخسائر بصرية منخفضة داخل المادة.
الخصائص الهيكلية
الهيكل الظهري المطبق: يتكون من طبقات متعددة من مواد أشباه الموصلات المختلفة المزروعة على رصيف InP.
سطح ناعم: سطح موحد وخالي من العيوب أمر حاسم لأداء الليزر.
السماكة المسيطرة: يتم التحكم بدقة في سمك كل طبقة لخصائص بصرية وكهربائية محددة.
خصائص كهربائية:
تحرك الناقل: تحرك كبير للناقل لنقل الشحنة بكفاءة.
كثافة العيوب المنخفضة: عدد قليل من عيوب الكريستال لتحسين الأداء الإلكتروني.
تشكيل التقاطعات P-N: القدرة على تشكيل التقاطعات p-n للعمل بالليزر.
الخصائص الحرارية:
التوصيل الحراري العالي: التبديد الفعال للحرارة الناتجة أثناء تشغيل الليزر.
الاستقرار الحراري: يحافظ على سلامة الهيكل في ظل ظروف تشغيل مختلفة.
قابلية التصنيع:
التوافق: متوافق مع عمليات تصنيع أشباه الموصلات القياسية.
التكافؤ: خصائص متسقة في جميع أنحاء اللوحة للإنتاج الجماعي.
قابلية التخصيص: تصاميم مخصصة للجهاز للاستخدامات الليزرية المحددة.
شكل لوحة InP Laser Epitaxial:
| معايير المنتج | رقاقة البصرية DFB | رقاقة الـ DFB ذات الطاقة العالية | السيليكون فوتونيكس الوعاءات الظهرية |
| المعدل | 10G/25G/50G | / | / |
| طول الموجة | 1310nm | ||
| الحجم | 2/3 بوصة | ||
| خصائص المنتج | CWDM 4/PAM 4 | تكنولوجيا البيئة | PQ /AlQ DFB |
| PL تحكم طول الموجة | أفضل من 3nm | ||
| lPL توحيد طول الموجة | الجهاز الجنسي أفضل من 1nm @inner | ||
| مراقبة السُمك | 42ملم أفضل من +3٪ | ||
| توحيد السماكة | أفضل من +3٪ @ داخل 42mm | ||
| مراقبة المنشطات | أفضل من +10% | ||
| تعاطي المنشطات P-lnP (cm-3) | زين مدعوم؛ 5e17 إلى 2e18 | ||
| تعاطي N-InP (cm-3) | Si مدعومة؛ 5e17 إلى 3e18 | ||

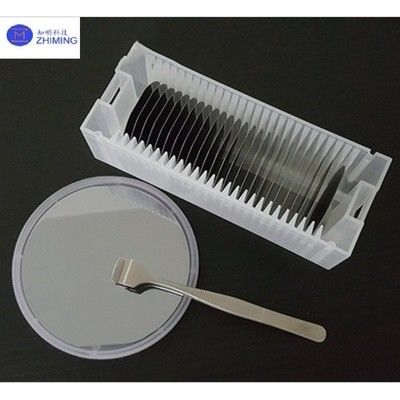

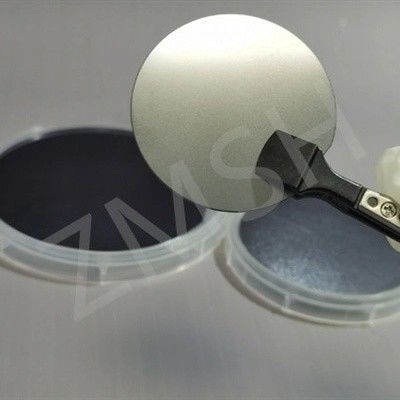

الصورة الفيزيائية لـ (إن بي ليزر إيباتاكسيال وافير)
الهيكل الافتراضي للطبقة EPl من InP Laser Epitaxial Wafe:
تطبيق لوحة InP Laser Epitaxial:
ثنائيات الليزر: مناسبة للليزر الذي ينبعث من الحافة و VCSELs.
الاتصالات: حيوية لأنظمة الاتصالات البصرية.
الاستشعار والتصوير: يستخدم في أجهزة الاستشعار البصرية وتطبيقات التصوير.
الأجهزة الطبية: تستخدم في أنظمة الليزر الطبية.
صورة التطبيق لـ InP Laser Epitaxial Wafer:
الأسئلة الشائعة:
1السؤال: ما هو الوافر البطيني؟
ج: الوافرة البيتاكسيال (وتسمى أيضاً الوافرة البي، أو الوافرة البي، أو الوافرة البي) هي الوافرة من المواد شبه الموصلة المصنوعة عن طريق النمو البيتاكسيال (البيتاكسي) للاستخدام في الفوتونيات، الإلكترونيات الصغيرة، سبينترونيكس،أو الطاقة الكهروضوئية.
2س:ما هي مزايا InP؟
ج:المزايا المميزة التي تقدمها رقائق InP: تحرك الكترونات العالي: InP يظهر تحرك الكترونات أكبر من السيليكون ما يقرب من عشر مرات ،مما يجعلها مثالية لترانزستورات عالية السرعة والمضخات في أنظمة الاتصالات والرادار.
