معلومات تفصيلية |
|||
| PL Wavelength control: | Better than 3nm | PLWavelength uniformity: | Std, Dev better than inm @inner 42mm |
|---|---|---|---|
| Thickness control: | Better than ±3% | Thickness uniformity: | Better than ±3% @inner 42mm |
| Doping control: | Better than ±10% | P-InP doping (cm-*): | Zn doped: 5e17 to 2e18 |
| N-InP doping (cm 3): | Si doped: 5e17 to 3e18 | التشويب بـ AllnGaAs (سم3): | 1e17 إلى 2e18 5e17 إلى 1e19 |
| التطعيم بـ InGaAs(سم·*): | 5e14 إلى 4e19 | ||
| إبراز: | 1390nm InP DFB Epiwafer,6 بوصات InP Substrate |
||
منتوج وصف
طول الموجة InP DFB Epiwafer 1390nm InP الركيزة 2 4 6 بوصة للديود الليزر DFB 2.5 ~ 25G
الموجز الخاص بـ InP DFB Epiwafer InP
أوبيوافر DFB المصممة لتطبيقات طول الموجة 1390nm هي مكونات حاسمة تستخدم في أنظمة الاتصالات البصرية عالية السرعة ، وخاصة ل 2.ثنائيات ليزر من 5 جيجابايت في الثانية إلى 25 جيجابايت في الثانية (DFB) (ردود فعل موزعة)يتم زراعة هذه المجموعات على قوالب الفوسفيد الإنديومية (InP) باستخدام تقنيات متقدمة من MOCVD (ترسب البخار الكيميائي المعدني العضوي) لتحقيق طبقات مُحجبة عالية الجودة.
يتم تصنيع المنطقة النشطة لليزر DFB عادةً باستخدام InGaAlAs أو InGaAsP الأنبوبات الكمية المتعددة الرباعية (MQWs) ، والتي تم تصميمها لتعويض التوتر.هذا يضمن أداء ومستوى أفضل من أجل نقل البيانات عالية السرعةتتوفر الفطائر بأحجام مختلفة من الأساس ، بما في ذلك 2 بوصة و 4 بوصة و 6 بوصة ، لتلبية احتياجات التصنيع المتنوعة.
طول الموجة 1390nm مثالي لأنظمة الاتصالات البصرية التي تتطلب مخرجًا دقيقًا في وضع واحد مع انخفاض التشتت والخسارة ،مما يجعلها مناسبة بشكل خاص لشبكات الاتصالات متوسطة المدى وتطبيقات الاستشعاريمكن للعملاء إما التعامل مع تشكيل الشبكة أنفسهم أو طلب خدمات epihouse، بما في ذلك إعادة النمو لمزيد من التخصيص.
تم تصميم هذه الـ (إيبيوفيرز) خصيصاً لتلبية متطلبات أنظمة الاتصالات الحديثة والبياناتحلول عالية الأداء للمستقبلات البصرية ووحدات الليزر في الشبكات عالية السرعة.
هيكل الركيزة InP DFB Epiwafer
نتيجة اختبار خريطة PL لجزء InP من InP DFB Epiwafer
نتيجة اختبار XRD و ECV لترتيب InP DFB Epiwafer

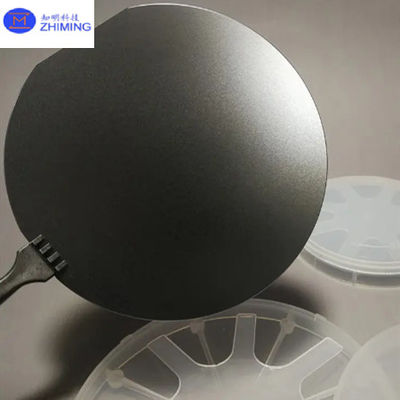

الصور الحقيقية للجزء الرئيسي من InP DFB Epiwafer
خصائص الركيزة InP DFB Epiwafer InP
خصائص InP DFB Epiwafer على InP Substrate
مادة الركيزة: فوسفيد الانديوم (InP)
- تطابق الشبكة: يوفر InP تطابقًا ممتازًا للشبكة مع الطبقات البدنية مثل InGaAsP أو InGaAlAs ، مما يضمن نمو البدنية عالي الجودة مع الحد الأدنى من التوتر والعيوب ،الذي هو حاسم لأداء الليزر DFB.
- الفجوة المباشرة: يحتوي InP على فجوة نطاق مباشرة تبلغ 1.344 eV ، مما يجعله مثاليًا لإصدار الضوء في طيف الأشعة تحت الحمراء ، وخاصة في الأطوال الموجية مثل 1.3 μm و 1.55 μm ، التي تستخدم عادةً في الاتصالات البصرية.
الطبقات القاعية
- المنطقة النشطة: تتكون المنطقة النشطة عادة من آبار الكم المتعددة الرباعية InGaAsP أو InGaAlAs (MQWs). يتم تعويض هذه MQWs عن التوتر لتحسين الأداء ،ضمان إعادة تركيب الكترون الثقب الفعال والكسب الضوئي العالي.
- طبقات التغطية: توفر هذه الطبقات الحبس البصري، مما يضمن أن يبقى الضوء داخل المنطقة النشطة، مما يزيد من كفاءة الليزر.
- طبقة الشبكة: يوفر هيكل الشبكة المتكامل ردود فعل للعمل في وضع واحد ، مما يضمن انبعاثات مستقرة وعريضة الخط الضيق.يمكن إما تصنيع الشبكة من قبل العميل أو تقدمها من قبل موردي epiwafer.
طول الموجة:
- 1390nm: يتم تحسين الليزر DFB للعمل في 1390nm ، وهو مناسب للتطبيقات في الاتصالات البصرية ، بما في ذلك شبكات المترو والمسافات الطويلة.
القدرة على تعديل السرعة العالية:
- تم تصميم الـ epiwafer للاستخدام في الليزر DFB الذي يدعم سرعات نقل البيانات من 2.5 جيجابت في الثانية إلى 25 جيجابت في الثانية ، مما يجعله مثاليًا لأنظمة الاتصالات البصرية عالية السرعة.
استقرار الحرارة:
- توفر الـ DFB epiwafers القائمة على InP استقرار درجة حرارة ممتاز ، مما يضمن انبعاث طول موجة ثابت وأداء موثوق به في بيئات تشغيل مختلفة.
النمط الواحد وعرض الخط الضيق:
- توفر الليزر DFB عملية وضع واحد مع عرض خط طيف ضيق ، مما يقلل من تداخل الإشارة ويحسن سلامة نقل البيانات ، وهو أمر ضروري لشبكات الاتصالات عالية السرعة.
الـ InP DFB Epiwafer على رصيف InP يوفر مطابقة شبكة ممتازة ، وقدرة التعديل عالية السرعة ، واستقرار درجة الحرارة ، وتشغيل دقيق في وضع واحد ،مما يجعلها مكونا رئيسيا في أنظمة الاتصالات البصرية التي تعمل في 1390nm لمعدلات البيانات من 2.5 جيجابيتس إلى 25 جيجابيتس
ورقة بيانات
المزيد من البيانات في وثيقة PDF لدينا، يرجى النقر عليهاZMSH DFB inp epiwafer.pdf
