معلومات تفصيلية |
|||
| المواد: | كربيد السيليكون | قطرها: | 2 بوصة 4 بوصة 6 بوصة 8 بوصة |
|---|---|---|---|
| Particle: | Free/Low Particle | Resistivity: | High/Low Resistivity |
| السماكة: | 350um | Surface Finish: | Single/Double Side Polished |
| الدرجة: | الإنتاج / البحث / الدمية | Type: | 4H/6H-P |
| إبراز: | وافير DSP SiC,4H/6H-P سيفير SiC,وافير سي سي 6 بوصة,4H/6H-P SiC Wafer,6inch SiC Wafer |
||
منتوج وصف

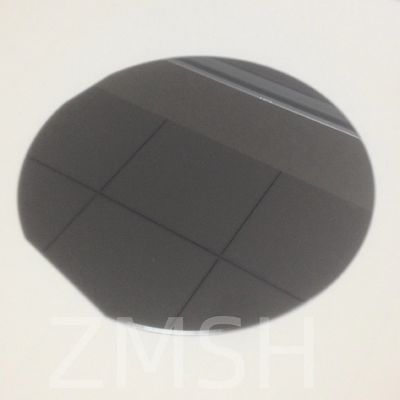

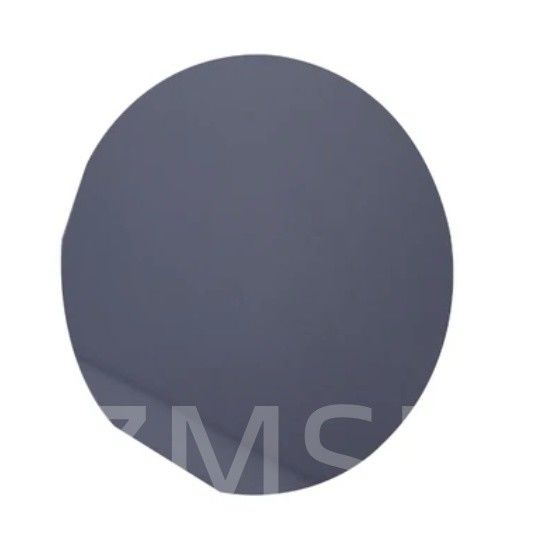

6 بوصة سيفير سيفير 4H/6H-P سيلكون كاربيد سبسترات DSP (111) أشباه الموصلات RF الميكروويف ليزر LED
وصف لوحة SiC:
رقاقة P-Type Silicon Carbide (SiC) البالغة 6 بوصات في 4H أو 6H polytype. لديها خصائص مماثلة للرقاقة N-type Silicon Carbide (SiC) ، مثل مقاومة درجات الحرارة العالية ،سلكية حرارية عالية، التوصيل الكهربائي العالي ، الخ الركيزة SiC من النوع P تستخدم بشكل عام لتصنيع أجهزة الطاقة ، وخاصة تصنيع الترانزستورات الثنائية القطبية المعزولة (IGBT).غالبًا ما ينطوي تصميم IGBT على تقاطعات P-N، حيث يمكن أن يكون SiC من النوع P مفيدًا في التحكم في سلوك الأجهزة.
شخصية رقائق السيكس:
1مقاومة الإشعاع:
كربيد السيليكون مقاوم للغاية للأضرار الناتجة عن الإشعاع ، مما يجعل رقائق 4H / 6H-P SiC مثالية للاستخدام في التطبيقات الفضائية والنووية حيث التعرض للإشعاع كبير.
2" فجوة واسعة "
4H-SiC: فجوة النطاق حوالي 3.26 eV.
6H-SiC: الفجوة في النطاق أقل قليلاً، عند حوالي 3.0 eV.
تسمح هذه الفجوات النطاقية الواسعة لفحوصات SiC بالعمل عند درجات حرارة وجهد أعلى مقارنة بالمواد القائمة على السيليكون ، مما يجعلها مثالية لإلكترونيات الطاقة والظروف البيئية القاسية.
3حقل كهربائي عالي الانهيار:
تحتوي رقائق سي سي على مجال كهربائي تفكيك أعلى بكثير (حوالي 10 أضعاف مجال السيليكون). وهذا يسمح بتصميم أجهزة طاقة أصغر وأكثر كفاءة يمكنها التعامل مع الجهد العالي.
4. التوصيل الحراري العالي:
يمتلك SiC موصلات حرارية ممتازة (حوالي 3-4 مرات أعلى من السيليكون) ، مما يسمح للأجهزة المصنوعة من هذه الشرائح بالعمل في طاقة عالية دون ارتفاع درجة الحرارة.هذا يجعلها مثالية لتطبيقات عالية الطاقة حيث تبديد الحرارة أمر بالغ الأهمية.
5تحرك الكترونات العالي
يحتوي 4H-SiC على تحرك إلكتروني أعلى (~ 950 سم 2 / ف) مقارنة بـ 6H-SiC (~ 400 سم 2 / ف) ، مما يعني أن 4H-SiC أكثر ملاءمة للتطبيقات عالية التردد.
تتيح هذه الحركة العالية للإلكترونات سرعات تشغيل أسرع في الأجهزة الإلكترونية ، مما يجعل 4H-SiC مفضلًا لتطبيقات RF والميكروويف.
6استقرار الحرارة:
يمكن أن تعمل رقائق SiC في درجات حرارة تزيد بكثير عن 300 درجة مئوية ، أعلى بكثير من الأجهزة القائمة على السيليكون ، والتي تقتصر عادةً على 150 درجة مئوية. وهذا يجعلها مرغوبة للغاية للاستخدام في البيئات القاسية ،مثل السيارات، الطيران والفضاء، والأنظمة الصناعية.
7قوة ميكانيكية عالية:
رقائق سيك هي قوية ميكانيكياً ، مع صلابة ممتازة ومقاومة للضغوط الميكانيكية. فهي مناسبة للاستخدام في البيئات التي تكون فيها المتانة المادية ضرورية.
شكل لوحة سيك:
| 6 بوصات قطر كربيد السيليكون (SiC) مواصفات الركيزة | |||||
| الدرجة | إنتاج MPD صفر الدرجة (الدرجة Z) |
الإنتاج القياسي الدرجة (الدرجة P) |
الدرجة المزيفة (درجة د) |
||
| قطرها | 145.5 ملم إلى 150.0 ملم | ||||
| سمك | 350 μm ± 25 μm | ||||
| توجيه الوافر | خارج المحور: 2.0°-4.0°إلى [1120] ± 0.5° لـ 4H/6H-P، على المحور: | ||||
| كثافة الأنابيب الدقيقة | 0 سم-2 | ||||
| المقاومة | النوع p 4H/6H-P | ≤0.1 Ω.cm | ≤0.3 Ω.cm | ||
| التوجه السطح الأول | النوع p 4H/6H-P | {1010} ± 5.0 درجة | |||
| الطول المسطح الأساسي | 32.5 ملم ± 2.0 ملم | ||||
| الطول المسطح الثانوي | 18.0 ملم ± 2.0 ملم | ||||
| التوجه المسطح الثانوي | السيليكون رأساً على عقب: 90 درجة CW. من Prime flat ± 5.0 درجة | ||||
| استبعاد الحافة | 3 ملم | 6 ملم | |||
| LTV/TTV/Bow /Warp | ≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm | ≤10 μm/≤15 μm/≤25 μm/≤40 μm | |||
| الخامة | الرأس البولندي ≤ 1 nm | ||||
| CMP Ra≤0.2 nm | Ra≤0.5 nm | ||||
| الشقوق الحافة بواسطة الضوء عالية الكثافة | لا شيء | الطول التراكمي ≤ 10 ملم، الطول الفردي ≤ 2 ملم | |||
| لوحات هكس بواسطة ضوء كثافة عالية | المساحة التراكمية ≤0.05% | المساحة التراكمية ≤0.1% | |||
| المناطق متعددة الأنماط بواسطة الضوء عالي الكثافة | لا شيء | المساحة التراكمية≤3% | |||
| إدراج الكربون المرئي | المساحة التراكمية ≤0.05% | المساحة التراكمية ≤ 3% | |||
| السطح السيليكوني ينزف بواسطة الضوء عالي الكثافة | لا شيء | الطول التراكمي ≤ 1 × قطر الوافر | |||
| رقائق الحافة عالية من خلال كثافة الضوء | لا يُسمح بأي منها عرض وعمق ≥0.2 ملم | 5 مسموح بها، ≤ 1 ملم لكل منها | |||
| تلوث سطح السيليكون من خلال كثافة عالية | لا شيء | ||||
| التعبئة | كاسيت متعددة الصفائح أو حاوية لوح واحد | ||||
تطبيق سيفير SiC:
إلكترونيات الطاقة:
تستخدم في ثنائيات، MOSFETs، و IGBTs للتطبيقات عالية الجهد، عالية درجة الحرارة مثل المركبات الكهربائية، وشبكات الكهرباء، وأنظمة الطاقة المتجددة.
أجهزة الترددات الراديوية و أجهزة الميكروويف:
مثالية للأجهزة عالية التردد مثل مكبرات RF وأنظمة الرادار.
مصابيح LED والليزر:
يستخدم SiC أيضًا كمادة رصيف لإنتاج مصابيح LED والليزر القائمة على GaN.
إلكترونيات السيارات:
تستخدم في مكونات محركات المركبات الكهربائية وأنظمة الشحن.
الفضاء الجوي والعسكري:
بسبب صلابة الإشعاع واستقرارها الحراري ، تستخدم رقائق SiC في الأقمار الصناعية والرادارات العسكرية وأنظمة الدفاع الأخرى.
تطبيقات صناعية:
تستخدم في مصادر الطاقة الصناعية ، محركات المحرك ، وغيرها من الأنظمة الإلكترونية عالية الطاقة عالية الكفاءة.
صورة التطبيق لـ SiC Wafer:
التخصيص:
تخصيص رقائق الكربيد السيليكونية (SiC) أمر ضروري لتلبية الاحتياجات المحددة لمختلف التطبيقات الإلكترونية والصناعية والعلمية المتقدمة.يمكننا أن نقدم مجموعة من المعلمات قابلة للتخصيص لضمان أن رقائق محسنة لمتطلبات جهاز معينفيما يلي الجوانب الرئيسية لتخصيص رقائق SiC:التوجه الكريستالي؛ القطر والسمك؛ نوع الدوبينج وتركيزه؛ البليانج والتشطيب السطحي؛ المقاومة؛ الطبقة القاعية؛ مسطحات التوجه والشقوق.SiC-on-Si والتركيبات الأخرى للترسبات.

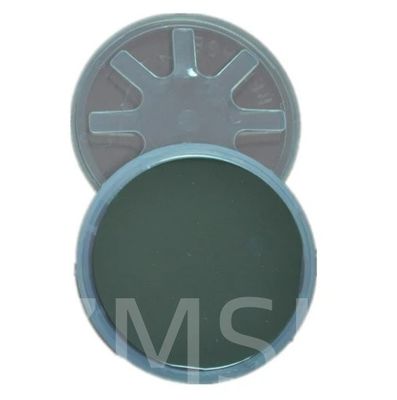

التعبئة والشحن:
الأسئلة الشائعة:
1س: ما هو 4H و 6H SiC؟
الجواب: 4H-SiC و 6H-SiC يمثلان هياكل بلورية ستة أطراف، مع "H" تشير إلى التماثل السداسي والأرقام 4 و 6 الطبقات في خلايا الوحدة الخاصة بهم.هذا الاختلاف الهيكلي يؤثر على بنية النطاق الإلكتروني للمادة، وهو أحد المحددات الرئيسية لأداء جهاز أشباه الموصلات.
2.س: ما هو نوع P الركيزة؟
الجواب: المواد من النوع p هي أشباه الموصلات التي لديها حامل لشحنة إيجابية، والمعروفة باسم الثقب. يتم إنشاء الثقب عن طريق إدخال شوائب في مواد الموصلاتالذي لديه إلكترون أقل من إلكترون القيمة من ذرات أشباه الموصلات.
