معلومات تفصيلية |
|||
| قطرها: | 200mm±0.2mm | طريقة النمو: | تشوكرالسكي (CZ) |
|---|---|---|---|
| ينحني: | ≤30μm | اعوجاج: | ≤30μm |
| تغير السماكة الإجمالي (TTV): | ≤5μm | الجسيمات: | ≥50@≥0.16 ميكرومتر |
| تركيز الأكسجين: | ≤18 ppma | ||
| إبراز: | رقائق السيليكون من النوع P,رقائق السيليكون من النوع N,رقاقة السيليكون 8 بوصات,N type Silicon wafer,8inch Silicon wafer |
||
منتوج وصف

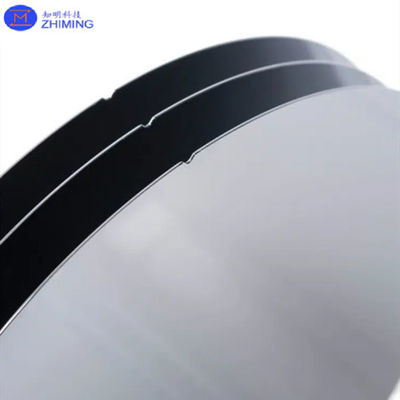

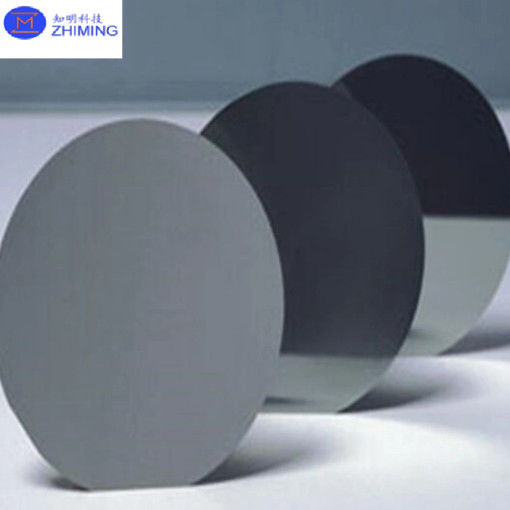

رقاقة السيليكون Si wafer 8 بوصة N type P type<111><100><110> SSP DSP درجة أولية درجة وهمية
نظرة عامة على المنتج: رقاقة سيليكون من الدرجة الأولى مقاس 8 بوصات
تعتبر رقائق السيليكون العمود الفقري لصناعة أشباه الموصلات، حيث تعمل بمثابة الركيزة الأساسية للدوائر المتكاملة والرقائق الدقيقة والمكونات الإلكترونية المختلفة. الرقاقة سيليكون من الدرجة الأولى مقاس 8 بوصات (200 ملم).هو منتج متميز مصمم لتلبية المتطلبات الصارمة للتطبيقات عالية الأداء. يتم تصنيع هذه الرقائق باستخدام المتقدمةتكنولوجيا نمو الكريستال Czochralski (CZ).، مما يضمن الجودة العالية والاتساق. مع اتجاه الكريستال<100>والأسطح المصقولة من جانب واحد (SSP) أو الأسطح المصقولة من الجانب المزدوج (DSP).المنشطات من النوع P مع البورونتعتبر هذه الرقائق مثالية للاستخدام كمواد شبه موصلة في التقنيات المتطورة.
1.المواد والتصنيع
1.1 السيليكون أحادي البلورة
يتم تصنيع الرقاقة مقاس 8 بوصات من السيليكون أحادي البلورة عالي النقاء. يتم استخدام عملية Czochralski (CZ) لتنمية بلورات مفردة كبيرة، مما يضمن التوحيد الممتاز في البنية البلورية والحد الأدنى من عيوب الشبكة. تضمن هذه العملية موثوقية الرقاقة في التطبيقات الإلكترونية عالية الدقة.
1.2 الجودة العالية
تمثل رقائق السيليكون من الدرجة الأولى أعلى مستوى من الجودة في صناعة أشباه الموصلات. تخضع هذه الرقائق لاختبارات صارمة ومراقبة صارمة للجودة لضمان ملاءمتها لعمليات التصنيع الحرجة. تشمل خصائص الرقائق عالية الجودة ما يلي:
- تلوث الجسيمات منخفضة للغاية.
- التسطيح السطحي الاستثنائي والحد الأدنى من الخشونة.
- توحيد المقاومة العالية والتحكم في العيوب.
2.المواصفات الرئيسية
| المعلمة | مواصفة |
|---|---|
| القطر | 8 بوصة (200 ملم) |
| مادة | سيليكون أحادي البلورة |
| طريقة النمو البلوري | تشوتشرالسكي (تشيكوسلوفاكيا) |
| التوجه الكريستالي | <100> |
| النوع/منشط | النوع P/ البورون |
| الانتهاء من السطح | مصقول من جانب واحد (SSP) أو مصقول من جانب واحد (DSP) |
| المقاومة | قابلة للتخصيص بناءً على احتياجات التطبيق |
| سماكة | المعيار: 725 ميكرومتر ± 25 ميكرومتر |
| التسطيح (TTV) | ≥ 5 ميكرومتر |
| القوس / الاعوجاج | ≥ 30 ميكرون |
| خشونة السطح (Ra) | SSP: <0.5 نانومتر؛ دي إس بي: <0.3 نانومتر |
| التعبئة والتغليف | تغليف غرف الأبحاث فئة 100، 25 شريحة في كل علبة |
3.اتجاه الكريستال: <100>
يعد الاتجاه البلوري <100> أحد التوجهات الأكثر استخدامًا في صناعة أشباه الموصلات نظرًا لخصائص النقش المتناحية والخصائص الميكانيكية الموحدة. يمكّن هذا التوجه الرقاقة من توفير أداء ثابت أثناء عمليات مثل الحفر الكيميائي وزرع الأيونات والأكسدة.
4.P- نوع السيليكون مع البورون Dopant
يشير تعيين النوع P إلى أن الرقاقة مخدرةالبورون، عنصر المجموعة الثالثة الذي يخلق "ثقوبًا" باعتبارها حاملات الشحنة الأغلبية. يُفضل هذا النوع من المنشطات في العديد من أجهزة أشباه الموصلات، بما في ذلك الثنائيات، وترانزستورات الوصلات ثنائية القطب (BJTs)، وتكنولوجيا أشباه الموصلات المكملة لأكسيد المعدن (CMOS).
تشمل الفوائد الرئيسية للمنشطات من النوع P ما يلي:
- أداء كهربائي مستقر تحت مجموعة واسعة من درجات الحرارة.
- توافق عالي مع عمليات تصنيع أشباه الموصلات القياسية.
5.التشطيب السطحي: SSP وDSP
5.1 مصقول من جانب واحد (SSP)
- يستخدم للتطبيقات التي يتطلب فيها سطح واحد فقط درجة عالية من النعومة والتسطيح.
- يحتفظ الجانب غير المصقول بملمس طبيعي، وهو مفيد للتعامل أو احتياجات الترابط المحددة.
- يتم تطبيقه بشكل شائع في الأنظمة الكهروميكانيكية الدقيقة (MEMS)، وأجهزة الاستشعار، ورقائق الاختبار.
5.2 مصقول على الوجهين (DSP)
- تم صقل كلا جانبي الرقاقة لتحقيق سطح أملس بشكل استثنائي مع خشونة منخفضة (Ra <0.3 نانومتر).
- ضروري للعمليات عالية الدقة مثل الطباعة الحجرية وترسيب الأغشية الرقيقة.
- يضمن الحد الأدنى من الضغط والتشوه أثناء التصنيع، مما يجعله مناسبًا للإلكترونيات الدقيقة المتقدمة.
6.الخواص الحرارية والميكانيكية
تُظهر الرقاقة مقاس 8 بوصات خصائص حرارية وميكانيكية ممتازة، والتي تعد ضرورية لعمليات درجات الحرارة المرتفعة التي تتم مواجهتها بشكل شائع في تصنيع أشباه الموصلات:
- الاستقرار الحراري العالي:يضمن معامل التمدد الحراري المنخفض ثبات الأبعاد أثناء عمليات التلدين أو العمليات الحرارية السريعة.
- القوة الميكانيكية:يتحمل السيليكون عالي الجودة المزروع في تشيكوسلوفاكيا الضغط الجسدي أثناء المعالجة والتصنيع.
7.التطبيقات
تتميز رقاقة السيليكون عالية الجودة مقاس 8 بوصات بأنها متعددة الاستخدامات وتخدم مجموعة واسعة من التطبيقات في صناعات أشباه الموصلات والإلكترونيات:
7.1 أجهزة أشباه الموصلات
- تقنية سيموس:يشكل المادة الأساسية لمعظم الدوائر المتكاملة، بما في ذلك المعالجات وأجهزة الذاكرة.
- أجهزة الطاقة:مثالية لتصنيع ترانزستورات الطاقة، والصمامات الثنائية، وIGBTs نظرًا لخصائصها الكهربائية المستقرة.
7.2 MEMS (الأنظمة الكهروميكانيكية الدقيقة)
إن التشطيب الدقيق للسطح والتوجيه البلوري يجعل هذه الرقاقة مثالية لأجهزة MEMS مثل مقاييس التسارع والجيروسكوبات وأجهزة استشعار الضغط.
7.3 الضوئيات والإلكترونيات الضوئية
يتم استخدام الرقاقة في التطبيقات الضوئية مثل أجهزة الاستشعار البصرية، والثنائيات الباعثة للضوء (LED)، والخلايا الكهروضوئية.
7.4 البحث والتطوير والنماذج الأولية
إن خصائصه السطحية والكهربائية عالية الجودة تجعله خيارًا ممتازًا لمؤسسات البحث وتطوير النماذج الأولية.

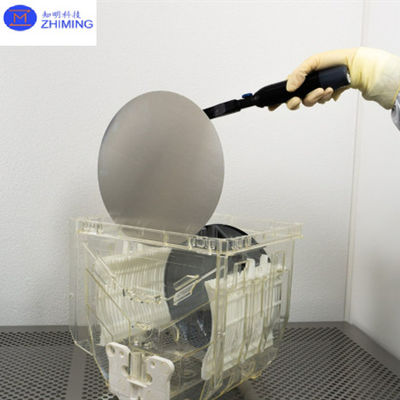

8.التعبئة والتغليف والمناولة
للحفاظ على الجودة الأصلية للرقاقة، يتم تعبئتها تحت ظروف غرف الأبحاث الصارمة:
- بيئة الفئة 100:يضمن الحد الأدنى من تلوث الجسيمات أثناء التعبئة والتغليف.

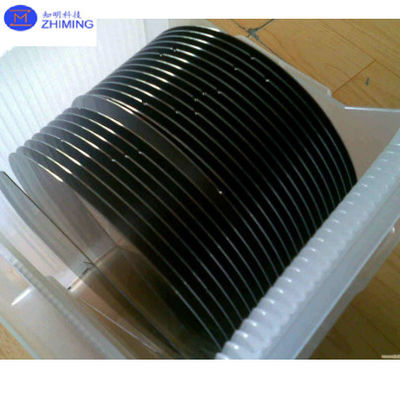

- التغليف الآمن:يتم وضع الرقائق في أشرطة (25 رقاقة لكل شريط) ومختومة في أكياس مطهرة بالنيتروجين لمنع الأكسدة والتلوث أثناء النقل.
9.مزايا رقاقة السيليكون من الدرجة الأولى مقاس 8 بوصة
9.1 الجودة الاستثنائية
يضمن تصنيف الدرجة الأولى تسطيحًا لا مثيل له، ونعومة السطح، والحد الأدنى من كثافة العيوب.
9.2 التوافق مع معايير الصناعة
تتوافق هذه الرقاقات مع المعايير الدولية مثل SEMI M1، مما يضمن توافقها مع عمليات التصنيع العالمية.
9.3 التصنيع الفعال من حيث التكلفة
يحقق الحجم 8 بوصة التوازن بين القدرة على تحمل التكاليف وحجم الإنتاج، مما يجعله معيارًا صناعيًا لسنوات عديدة.
9.4 التنوع
ويضمن توفر خيارات SSP وDSP إمكانية تصميم الرقائق لتناسب مجموعة واسعة من التطبيقات.
10.خيارات التخصيص
لتلبية احتياجات العملاء المحددة، يمكن تخصيص رقاقة السيليكون من الدرجة الأولى مقاس 8 بوصة بالطرق التالية:
- نطاق المقاومة:قابل للتعديل ليناسب متطلبات الأجهزة والعمليات المختلفة.
- اختلافات سمك:يمكن تصنيع سماكات خاصة لتطبيقات فريدة.
- طبقة الأكسيد:يمكن إضافة طبقات أكسيد حرارية أو كيميائية حسب الحاجة.
11.خاتمة
تمثل رقاقة السيليكون عالية الجودة مقاس 8 بوصات قمة تكنولوجيا رقائق السيليكون، مما يوفر جودة وأداء وتنوعًا لا مثيل له. مواصفاته المتقدمة وعمليات التصنيع القوية تجعله لا غنى عنه في إنتاج أجهزة أشباه الموصلات الحديثة. سواء كنت تصمم معالجات الجيل التالي، أو أجهزة MEMS، أو الضوئيات المتطورة، فإن هذه الرقاقة تضمن الموثوقية والدقة المطلوبة للنجاح.
ومن خلال تقديم خيارات SSP وDSP، بالإضافة إلى المرونة في تخصيص المقاومة والسمك، فإن هذه الرقاقات مهيأة لتلبية المتطلبات المتطورة لصناعة أشباه الموصلات. إن تطبيقاتها واسعة النطاق في مجال التصنيع والأبحاث ذات التقنية العالية تعمل على ترسيخ مكانتها كعنصر حاسم في سلسلة توريد الإلكترونيات العالمية.
