رقاقة SOI P النوع N النوع 6 بوصة 8 بوصة 12 بوصة صبغة السطح SSP / DSP
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ZMSH |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 25 |
|---|---|
| الأسعار: | undetermined |

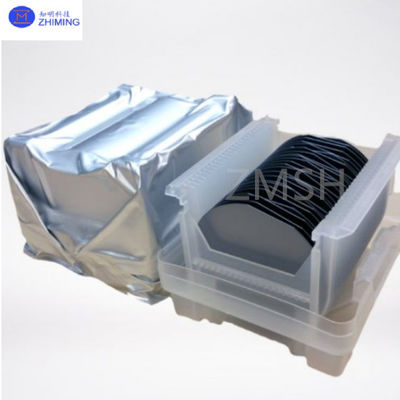

| تفاصيل التغليف: | البلاستيك الرغوي + الكرتون |
| وقت التسليم: | 2-4 أسابيع |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 قطعة / أسبوع |
|
معلومات تفصيلية |
|||
| أعلى سمك طبقة السيليكون: | 0.1 - 20µm | سمك طبقة الأكسيد المدفون: | 0.1 - 3µm |
|---|---|---|---|
| نوع الركيزة: | السيليكون (SI) ، السيليكون عالي المقاومة (HR-SI) ، أو غيره | مقاومة طبقة الجهاز: | 1 - 10000Ω · سم |
| مقاومة طبقة الأكسيد: | 1 × 10⁶ إلى 10⁸Ω · سم | التوصيل الحراري: | 1.5 - 3.0W/M · K. |
| إبراز: | ثمانية بوصات SOI وافير,رقاقة SOI 12 بوصة,6 بوصة SOI وافير,12 inch SOI wafer,6 inch SOI wafer |
||
منتوج وصف
رقاقة SOI P النوع N النوع 6 بوصة 8 بوصة 12 بوصة صبغة السطح SSP / DSP
خلاصة لوحة SOI
السيليكون على عازل (SOI) هي تقنية نصف الموصلات المتقدمة حيث طبقة عازلة رقيقة، عادة ثاني أكسيد السيليكون (SiO2) ،يتم إدخالها بين رصيف السيليكون وطبقة السيليكون النشطةهذا الهيكل يقلل بشكل كبير من سعة الطفيليات ، ويحسن سرعة التبديل ، ويقلل من استهلاك الطاقة ، ويعزز مقاومة الإشعاع مقارنة بتكنولوجيا السيليكون السائبة التقليدية.
SOI تعني السيليكون على عازل، أو السيليكون على الركيزة، والتي تقدم طبقة من أكسيد مدفون بين الطبقة العليا من السيليكون والركيزة الأساسية.
مواصفات مؤسسة الدولة
| التوصيل الحراري | موصلة حرارية عالية نسبياً |
| سمك الطبقة النشطة | عادة ما تتراوح من بضع إلى عدة عشرات من نانومترات (nm) |
| قطر الوافر | 6 بوصات، 8 بوصات، 12 بوصات |
| مزايا العملية | أداء جهاز أعلى واستهلاك طاقة أقل |
| مزايا الأداء | خصائص كهربائية ممتازة، انخفضت حجم الجهاز، الحد الأدنى من الصوت المتقاطع بين المكونات الإلكترونية |
| المقاومة | عادة ما تتراوح من عدة مئات إلى الآلاف من أوم-سم |
| خصائص استهلاك الطاقة | استهلاك طاقة منخفض |
| تركيز النجاة | تركيز قذر منخفض |
| دعم السيليكون على لوح العازل | SOI سليكون وافر 4- بوصة، CMOS ثلاثي الطبقات الهيكل |
هيكل المؤسسات الحكومية
عادة ما تتكون رقائق SOI من ثلاث طبقات رئيسية:
1طبقة السيليكون العليا (طبقة الجهاز): طبقة السيليكون الرقيقة التي يتم فيها تصنيع أجهزة أشباه الموصلات. يختلف سمكها من بضع نانومترات إلى عشرات الميكرومترات اعتمادا على التطبيق.
2طبقة أكسيد مدفونة (صندوق): طبقة رقيقة من ثاني أكسيد السيليكون (SiO2) التي توفر العزل الكهربائي. تتراوح سمكها من عشرات النانومترات إلى بضعة ميكرومترات.
3وافير (الواحد): طبقة دعم ميكانيكية، عادة ما تكون مصنوعة من السيليكون أو مواد عالية الأداء.
يمكن تخصيص سمك كل من طبقات السيليكون العلوية وأكسيد المدفونة لتحسين الأداء لتطبيقات محددة.
عمليات تصنيع الـ SOI
يتم إنتاج رقائق SOI باستخدام ثلاث طرق أساسية:
1سيموكس (فصل بواسطة الأكسجين المزروع)
يتضمن زرع أيونات الأكسجين في رقاقة السيليكون وتأكسيدها عند درجات حرارة عالية لتشكيل طبقة أكسيد مدفونة.
تنتج رقائق SOI عالية الجودة ولكنها مكلفة نسبياً.
2.Smart CutTM (تم تطويرها من قبل سويتك، فرنسا)
يستخدم زرع أيونات الهيدروجين وربط رقائق لخلق هياكل SOI.
الطريقة الأكثر استخداماً في إنتاج SOI التجاري.
3.توصيل الصفائح والحفر
يتضمن ربط لوحين من السيليكون وحفر واحد بشكل انتقائي إلى السماكة المطلوبة.
تستخدم في SOI سميك وتطبيقات متخصصة.
تطبيقات مؤشرات الدولة
بسبب فوائدها الفريدة في الأداء ، يتم اعتماد تكنولوجيا SOI على نطاق واسع في مختلف الصناعات:
1الحوسبة عالية الأداء (HPC)
تستخدم شركات مثل IBM و AMD SOI في وحدة المعالجة المركزية للخادم الراقية لزيادة سرعة المعالجة وتقليل استهلاك الطاقة.
يتم استخدام SOI على نطاق واسع في أجهزة الكمبيوتر الفائقة ومعالجات الذكاء الاصطناعي.
2أجهزة الهاتف المحمول والجهاز منخفض الطاقة
تستخدم تكنولوجيا FD-SOI في الهواتف الذكية والأجهزة القابلة للارتداء وأجهزة إنترنت الأشياء لتحقيق التوازن بين الأداء وكفاءة الطاقة.
صانعي الرقائق مثل STMicroelectronics و GlobalFoundries ينتجون رقائق FD-SOI لتطبيقات طاقة منخفضة.
3الاتصالات اللاسلكية و الراديوية (RF SOI)
يتم اعتماد RF SOI على نطاق واسع في 5G و Wi-Fi 6E والاتصالات المليمترية.
تستخدم في مفاتيح RF ومضخات الضوضاء المنخفضة (LNA) ووحدات RF الأمامية (RF FEM).
4إلكترونيات السيارات
يتم استخدام SOI للطاقة على نطاق واسع في المركبات الكهربائية وأنظمة مساعدة السائق المتقدمة (ADAS).
يمكنها من العمل في درجات حرارة عالية وجهد عالي، مما يضمن الموثوقية في الظروف القاسية.
5.السيليكون فوتونيكس و التطبيقات البصرية
تستخدم أسطوانات SOI في رقائق فوتونيك السيليكون للاتصالات البصرية عالية السرعة.
وتشمل التطبيقات مراكز البيانات، والاتصالات البصرية عالية السرعة، وLiDAR (الكشف عن الضوء والتنظيم).
مزايا رقائق SOI
1.انخفاض سعة الطفيليات وزيادة سرعة العملفي المقابل لمواد السيليكون السائبة، تصل أجهزة SOI إلى تحسين السرعة بنسبة 20-35٪.
2استهلاك طاقة أقلبسبب انخفاض سعة الطفيليات وتقليل تيار التسرب ، يمكن أن تقلل أجهزة SOI من استهلاك الطاقة بنسبة 35-70٪.
3.إزالة تأثيرات القفلتقنية SOI تمنع القفل، مما يحسن من موثوقية الجهاز.
4- قمع ضوضاء الروك وتقليل الأخطاء الناعمةيقلل SOI بفعالية من تداخلات التيار النبض من الركيزة ، مما يقلل من حدوث الأخطاء الناعمة.
5.التوافق مع عمليات السيليكون الحاليةتتكامل تكنولوجيا SOI بشكل جيد مع تصنيع السيليكون التقليدي ، مما يقلل من خطوات المعالجة بنسبة 13-20 ٪.
