فرن نمو للكريستال الواحد لـ (سي سي سي) للكريستالات البالغة 6 بوصات و 8 بوصات باستخدام أساليب (بي في تي) ، (ليلي) ، (تي إس إس جي)
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ZMSH |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| وقت التسليم: | 6 إلى 8 طائرات |
| شروط الدفع: | T/T |
| القدرة على العرض: | 5 مجموعة / شهر |
|
معلومات تفصيلية |
|||
| Heating Method: | Graphite Resistance Heating | مدخل الطاقة: | ثلاث مراحل ، خمسة أسلاك AC 380V ± 10 ٪ 50Hz ~ 60Hz |
|---|---|---|---|
| أقصى درجة حرارة تسخين: | 2300 درجة مئوية | الطاقة التدفئة الاسمية: | 80 كيلو واط |
| نطاق طاقة السخان: | 35كيلوواط ~ 40كيلوواط | استهلاك الطاقة لكل دورة: | 3500KW · H ~ 4500KW · H. |
| Crystal Growth Cycle: | 5D ~ 7D | حجم الجهاز الرئيسي: | 2150 مم × 1600 مم × 2850 مم (طول x عرض x) |
| إبراز: | فرن نمو السيكروسيديوم 8 بوصات,فرن نمو السيكروسيديوم 6 بوصات,فرن النمو للصبغات (PVT SiC),6 inch SiC Ingot Growth Furnace,PVT SiC Ingot Growth Furnace |
||
منتوج وصف
فرن نمو للكريستالات ذات الكفاءة العالية للكريستالات البالغة 4 بوصات و 6 بوصات و 8 بوصات باستخدام أساليب PVT و Lely و TSSG
ملخص فرن نمو الـ SiC Ingot
يستخدم فرن نمو الـ SiC Ingot تسخين مقاومة الجرافيت لتنمية كريستالية كربيد السيليكون بكفاءة. يمكن أن يصل إلى درجة حرارة أقصاها 2300 درجة مئوية مع طاقة مقياسية تبلغ 80 كيلوواط.يستهلك الفرن ما بين 3500 و 4500 كيلوواط في الساعة لكل دورة، مع فترات نمو البلور تتراوح من 5 إلى 7 أيام. يبلغ حجمها 2150 ملم × 1600 ملم × 2850 ملم ويمتلك معدل تدفق مياه التبريد 6 م 3 / ساعة.العمل في بيئة فراغ مع غازات الأرجون والنيتروجين، هذا الفرن يضمن إنتاج البلاطات SiC عالية الجودة مع أداء متسق والإنتاج الموثوق به.

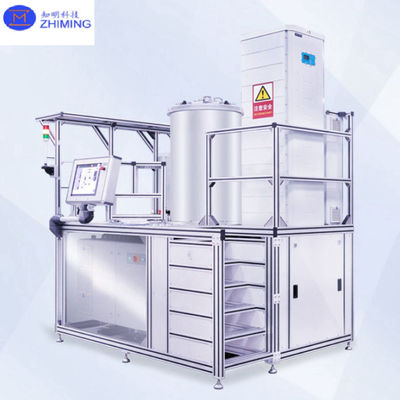

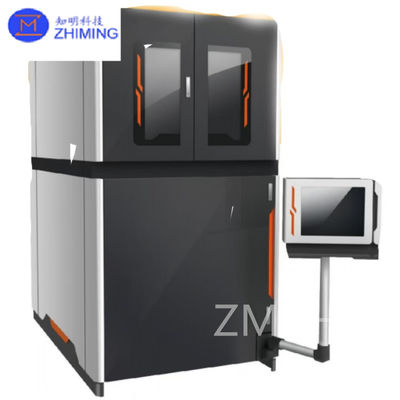

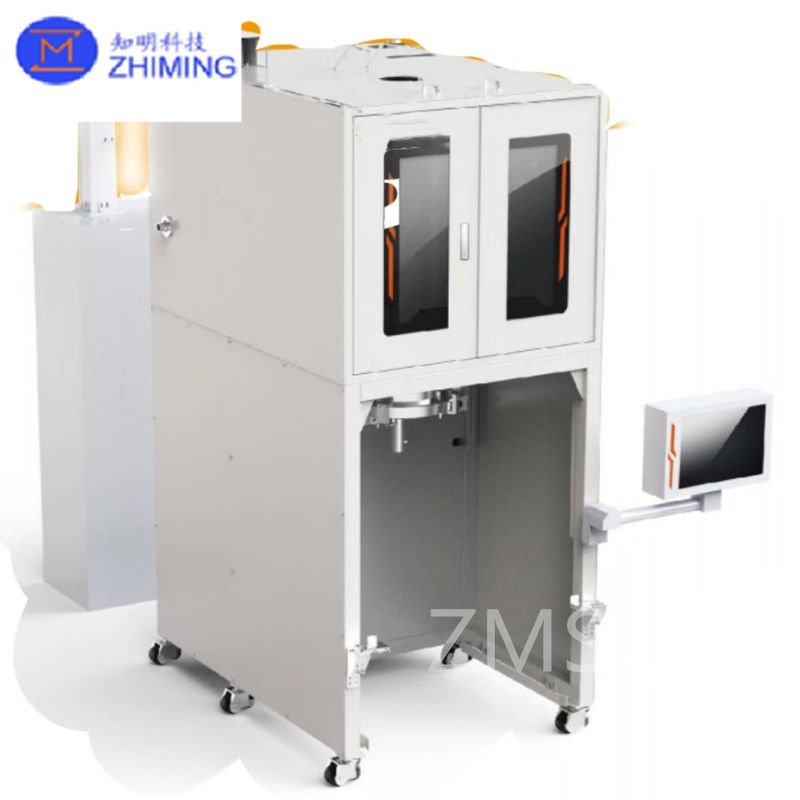

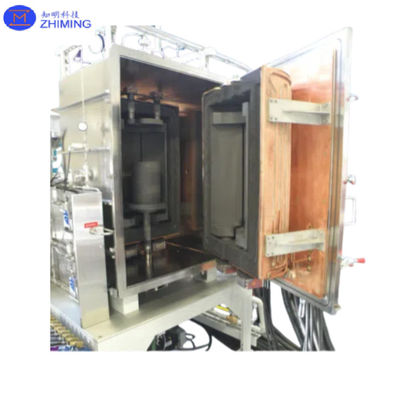

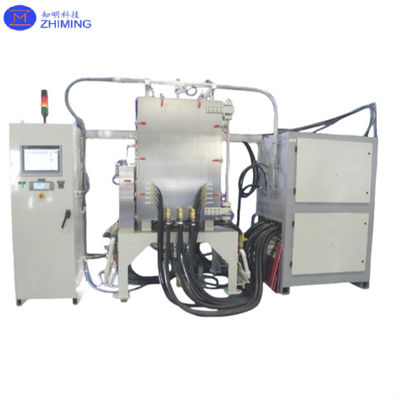

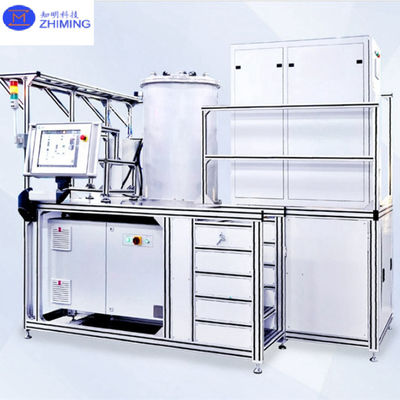

الصورة من فرن نمو الـ SiC Ingot
نوع كريستالي خاص لفرن نمو السيكو إنغوت
يحتوي SiC على أكثر من 250 بنية بلورية ، ولكن يمكن استخدام نوع 4HC فقط لأجهزة طاقة SiC.ZMSH قد ساعدت بنجاح العملاء في زراعة هذا النوع من الكريستال المحدد مرات عديدة باستخدام فرنه الخاص.
تم تصميم فرن نمو السيليكون إنغوت لدينا لنمو بلورات كربيد السيليكون (SiC) عالية الكفاءة ، قادرة على معالجة رقائق SiC بطول 4 بوصة و 6 بوصة و 8 بوصة.باستخدام تقنيات متقدمة مثل PVT (نقل البخار الفيزيائي)، ليلي، TSSG (طريقة تراجع درجة الحرارة) ، و LPE (المرحلة السائلة Epitaxy) ، الفرن لدينا يدعم معدلات نمو عالية مع ضمان جودة البلور الأمثل.
تم تصميم الفرن لزراعة مختلف هياكل بلورية SiC ، بما في ذلك 4H الموصل ، 4H شبه العازل ، وأنواع بلورية أخرى ، مثل 6H و 2H و 3C.هذه الهياكل حاسمة لإنتاج أجهزة الطاقة و نصف الموصلات، والتي هي ضرورية للتطبيقات في إلكترونيات الطاقة، والأنظمة الكفاءة في استخدام الطاقة، والأجهزة عالية الجهد.
يضمن فرن SiC لدينا التحكم الدقيق في درجة الحرارة وظروف نمو البلورات المتساوية، مما يتيح إنتاج البلاطات والوافير عالية الجودة من SiC لتطبيقات نصف الموصلات المتقدمة.
ميزة فرن نمو الـ SiC Ingot
1تصميم مجال حراري فريد
يمكن التحكم بدقة في منحدرات درجة الحرارة المحورية والشعاعية ، مع وجود ملف درجة الحرارة سلس ومتجانس. وهذا يؤدي إلى واجهة نمو بلورية مسطحة تقريبًا ،تعظيم استغلال سمك البلور.
تحسين كفاءة المواد الخام: يتم توزيع المجال الحراري بالتساوي في جميع أنحاء النظام ، مما يضمن درجة حرارة أكثر اتساقًا داخل المواد الخام.هذا يزيد بشكل كبير من استخدام المسحوق، والحد من النفايات المادية.
الاستقلال بين درجات الحرارة المحورية والشعاعية يتيح التحكم بدقة عالية في كلا التدرجين ، وهو أمر بالغ الأهمية لمعالجة ضغط الكريستال وتقليل كثافة الانحراف.
2دقة عالية في التحكم
تم تصميم فرن نمو السيكو إنغوت بدقة لإنتاج بلورات سيكو عالية الجودة، والتي هي ضرورية لمجموعة واسعة من تطبيقات أشباه الموصلات، مثل إلكترونيات الطاقة،الأجهزة الإلكترونية، وتقنيات كفاءة في استخدام الطاقة. سي سي هي مادة حاسمة في تصنيع المكونات التي تتطلب توصيلًا حراريًا ممتازًا وأداءً كهربائيًا ومتانة طويلة الأمد.فرننا يحتوي على أنظمة تحكم متقدمة مصممة للحفاظ على أداء ثابت وجودة بلورية متفوقة طوال عملية النمو.
يوفر فرن نمو السيك إنجوت دقة استثنائية، مع دقة إمدادات الطاقة من 0.0005٪، ودقة التحكم في تدفق الغاز من ± 0.05 لتر / ساعة، ودقة تنظيم درجة الحرارة من ± 0.5 درجة مئوية،واستقرار الضغط في الغرفة ±10 Paهذه المعايير المعدلة بدقة تضمن بيئة مستقرة ومتجانسة لنمو الكريستال، وهو أمر حاسم لإنتاج البلاطات ووافير SiC عالية النقاء مع أدنى عدد من العيوب.
المكونات الرئيسية لفرن نمو السيكو إنجوت، بما في ذلك الصمام النسبي، مضخة ميكانيكية، غرفة الفراغ،تعمل معا بسلاسة لتوفير عملية موثوق بها، وتعزيز استخدام المواد ، وتقليل العيوب إلى الحد الأدنى. تسمح هذه الميزات للفورن بإنتاج بلورات SiC التي تلبي المتطلبات الصارمة لصناعة أشباه الموصلات.
تتضمن تكنولوجيا ZMSH® أحدث تقنيات نمو الكريستال، مما يضمن أعلى جودة في إنتاج الكريستال SiC. مع الطلب المتزايد على مكونات SiC عالية الأداء،معداتنا محسّنة لخدمة الصناعات مثل الكترونيات القوية، الطاقة المتجددة، والتكنولوجيا المتقدمة، مما يدفع إلى التقدم في الحلول الكفؤة في استخدام الطاقة والابتكارات المستدامة.
3. التشغيل الآلي
أرد فعل خارجي:مراقبة الإشارة، ردود فعل الإشارة
- نعمإنذار تلقائيتحذير من تجاوز الحد، السلامة الديناميكية
التحكم التلقائي:مراقبة في الوقت الحقيقي وتخزين معايير الإنتاج والوصول عن بعد والتحكم.
المكالمة الفورية النشطةنظام الخبراء، التفاعل بين الإنسان والآلة
فرن "سي سي سي" من "زيمش" يدمج أوتوماتيكاً متقدمة لتحقيق كفاءة تشغيلية مثاليةوالتحكم في المعلمات في الوقت الحقيقي مع قدرات المراقبة عن بعدكما يوفر النظام إشعارات استباقية للحصول على مساعدة الخبراء ويسمح بالتفاعل السلس بين المشغل والآلة.
هذه الميزات تقلل من التدخل البشري ، وتحسين التحكم في العملية ، وضمان إنتاج متسق من البلاطات SiC عالية الجودة ، وتعزيز الكفاءة في عمليات التصنيع على نطاق واسع.
ورقة بيانات فناء نمو السيكو إنغوت لدينا
| فرن 6 بوصات | فرن 8 بوصات | ||
| المشروع | المعلم | المشروع | المعلم |
| طريقة التسخين | تسخين مقاومة الجرافيت | طريقة التسخين | تسخين مقاومة الجرافيت |
| طاقة المدخل | ثلاثي المراحل ، خمسة أسلاك AC 380V ± 10 ٪ 50Hz ~ 60Hz | طاقة المدخل | ثلاثي المراحل ، خمسة أسلاك AC 380V ± 10 ٪ 50Hz ~ 60Hz |
| درجة حرارة التدفئة القصوى | 2300 درجة مئوية | درجة حرارة التدفئة القصوى | 2300 درجة مئوية |
| الطاقة التدفئة الاسمية | 80كيلوواط | الطاقة التدفئة الاسمية | 80كيلوواط |
| نطاق طاقة السخان | 35كيلوواط ~ 40كيلوواط | نطاق طاقة السخان | 35كيلوواط ~ 40كيلوواط |
| استهلاك الطاقة لكل دورة | 3500 كيلوواط / ساعة ~ 4500 كيلوواط / ساعة | استهلاك الطاقة لكل دورة | 3500 كيلوواط / ساعة ~ 4500 كيلوواط / ساعة |
| دورة نمو الكريستال | 5D ~ 7D | دورة نمو الكريستال | 5D ~ 7D |
| حجم الجهاز الرئيسي | 2150 ملم × 1600 ملم × 2850 ملم (الطول × العرض × الارتفاع) | حجم الجهاز الرئيسي | 2150 ملم × 1600 ملم × 2850 ملم (الطول × العرض × الارتفاع) |
| وزن الجهاز الرئيسي | ≈ 2000 كجم | وزن الجهاز الرئيسي | ≈ 2000 كجم |
| تدفق مياه التبريد | 6m3/h | تدفق مياه التبريد | 6m3/h |
| حد فراغ الفرن البارد | 5 × 10−4 با | حد فراغ الفرن البارد | 5 × 10−4 با |
| الغلاف الجوي للفرن | الأرجون (5N) ، النيتروجين (5N) | الغلاف الجوي للفرن | الأرجون (5N) ، النيتروجين (5N) |
| المواد الخام | جزيئات كاربيد السيليكون | المواد الخام | جزيئات كاربيد السيليكون |
| نوع كريستال المنتج | 4 ساعة | نوع كريستال المنتج | 4 ساعة |
| سمك الكريستال | 18 ملم ~ 30 ملم | سمك الكريستال | ≥ 15 ملم |
| قطر الكريستال الفعلي | ≥ 150 ملم | قطر الكريستال الفعلي | ≥ 200 ملم |
خدمتنا
الحلول المخصصة من نقطة واحدة
نحن نقدم حلول مخصصة لفرن الكربيد السيليكوني (SiC) ، بما في ذلك تقنيات PVT و Lely و TSSG / LPE ، مصممة لتلبية احتياجاتك المحددة. من التصميم إلى التحسين،نحن نضمن أن أنظمتنا تتوافق مع أهداف الإنتاج الخاصة بك.
تدريب العملاء
نحن نقدم تدريبات شاملة لضمان أن فريقك يفهم تماما كيفية تشغيل وصيانة أفراننا. تدريباتنا تغطي كل شيء من العمليات الأساسية إلى حل المشاكل المتقدمة.
التثبيت في الموقع والتشغيل
فريقنا يقوم شخصياً بتثبيت وتشغيل أفران سي سي في موقعك. نحن نضمن الإعداد السلس ونقوم بعملية التحقق الشامل لضمان تشغيل النظام بالكامل.
دعم ما بعد البيع
نحن نقدم خدمة سريعة بعد البيع. فريقنا مستعد للمساعدة في الإصلاحات في الموقع وإصلاح الأخطاء لتقليل وقت التوقف والحفاظ على تشغيل معداتك بسلاسة.
نحن ملتزمون بتقديم أفران عالية الجودة والدعم المستمر لضمان نجاحك في نمو بلورات السيكس.
