12 بوصة سيفير سي سي سيفير كربيد السيليكون 300 ملم الركيزة 750 ± 25um 4H-N نوع التوجه 100 درجة البحوث الإنتاج
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ZMSH |
| إصدار الشهادات: | Rohs |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| تفاصيل التغليف: | حاوية بسكويت ويفر واحدة |
| وقت التسليم: | 2-4 أسابيع |
| شروط الدفع: | T / T ، |
|
معلومات تفصيلية |
|||
| متعدد: | 4h -sic 6h- sic | قطرها: | 12 بوصة 300 ملم |
|---|---|---|---|
| التوصيل: | N نوع / عازل نصف | Dopant: | N2 (النيتروجين) V (الفاناديوم) |
| توجيه: | على المحور <0001> OFF AXIS <0001> OFF 4 ° | المقاومة النوعية: | 0.015 ~ 0.03 أوم سم (4H-N) |
| كثافة micropipe (MPD): | ≤10/cm2 ~ ≤1/cm2 | TTV: | ≤ 25 ميكرون |
| إبراز: | رقائق كاربيد السيليكون 4H-N,رقاقة الكربيد السيليكونية 12 بوصة,رقائق الكربيد السيليكونية 300 ملم,12 Inch Silicon Carbide wafer,300mm Silicon Carbide wafer |
||
منتوج وصف
رقاقة سيك 12 بوصة رقاقة كاربيد السيليكون 300mm 750±25um 4H-N نوع التوجه 100 تصنيف البحث
مُجرد رقاقة سيك 12 بوصة
هذه رقاقة الكربيد السيليكونية (SiC) البالغة 12 بوصة مصممة لتطبيقات نصف الموصلات المتقدمة، مع قطر 300 مم، سمك 750 ± 25μm،وموجهة بلورية من نوع 4H-N مع نوع متعدد من 4H-SiCيتم إنتاج الوافر باستخدام تقنيات تصنيع عالية الجودة لتلبية معايير البحوث والبيئات الإنتاجية. خصائصها القوية تجعلها مناسبة بشكل جيد للطاقة العالية،درجة حرارة عالية، والأجهزة عالية التردد، غالبا ما تستخدم في تطبيقات مثل المركبات الكهربائية (EVs) ، الإلكترونيات القوية، وتكنولوجيا RF.النجاح الهيكلي المتفوق للوافير والمواصفات الدقيقة تضمن انتاجية عالية في تصنيع الجهاز، يوفر أداءً مثاليًا في أبحاث الطليعة والتطبيقات الصناعية.
الرسم البياني للبيانات من رقاقة سيك 12 بوصة
| 12بوصة كربيد السيليكون (SiC) مواصفات الركيزة | |||||
| الدرجة | إنتاج ZeroMPD الدرجة ((الدرجة Z) |
الإنتاج القياسي الدرجة ((P الدرجة) |
الدرجة المزيفة (درجة د) |
||
| قطرها | 3 0 0 ملم | ||||
| سمك | 4H-N | 750μm±15 μm | 750μm±25 μm | ||
| 4H-SI | 750μm±15 μm | 750μm±25 μm | |||
| توجيه الوافر | خارج المحور: 4.0 درجة نحو <1120 >±0.5 درجة لـ 4H-N، على المحور: <0001>±0.5 درجة لـ 4H-SI | ||||
| كثافة الأنابيب الدقيقة | 4H-N | ≤0.4 سم-2 | ≤4 سم-2 | ≤ 25 سم-2 | |
| 4H-SI | ≤5cm-2 | ≤ 10 سم-2 | ≤ 25 سم-2 | ||
| المقاومة | 4H-N | 0.015~0.024 Ω·cm | 0.015~0.028 Ω·cm | ||
| 4H-SI | ≥1E10 Ω·cm | ≥1E5 Ω·cm | |||
| التوجه السطح الأول | {10-10} ±5.0 درجة | ||||
| الطول المسطح الأساسي | 4H-N | لا | |||
| 4H-SI | الشفرة | ||||
| استبعاد الحافة | 3 ملم | ||||
| LTV/TTV/Bow /Warp | ≤5μm/≤15μm/≤35 μm/≤55 μm | ≤5μm/≤15μm/≤35 □ μm/≤55 □ μm | |||
| الخامة | الرأس البولندي ≤ 1 nm | ||||
| CMP Ra≤0.2 nm | Ra≤0.5 nm | ||||
| الشقوق الحافة بواسطة الضوء عالية الكثافة لوحات هكس بواسطة ضوء كثافة عالية المناطق متعددة الأنماط بواسطة الضوء عالي الكثافة إدراج الكربون المرئي السطح السيليكوني ينزف بواسطة الضوء عالي الكثافة |
لا شيء المساحة التراكمية ≤0.05% لا شيء المساحة التراكمية ≤0.05% لا شيء |
الطول التراكمي ≤ 20 ملم، الطول الفردي ≤ 2 ملم المساحة التراكمية ≤0.1% المساحة التراكمية≤3% المساحة التراكمية ≤ 3% الطول التراكمي ≤ 1 × قطر الوافر |
|||
| رقائق الحافة بواسطة الضوء عالي الكثافة | لا يُسمح بأي منها عرض وعمق ≥0.2 ملم | 7 مسموح بها، ≤ 1 ملم لكل واحدة | |||
| (TSD)خلع المسامير | ≤500 سم-2 | لا | |||
| (BPD)تحريك الطائرة الأساسية | ≤1000 سم-2 | لا | |||
| Sسطح الايليكونالتلوث بواسطة الضوء عالي الكثافة | لا شيء | ||||
| التعبئة | كاسيت متعددة الصفائح أو حاوية لوح واحد | ||||
| ملاحظات: | |||||
| 1 حدود العيوب تنطبق على سطح الوافر بأكمله باستثناء منطقة استبعاد الحافة. يجب فحص الخدوش على الوجه فقط. 3 بيانات الانحلال هي فقط من رقائق KOH المحفورة. |
|||||

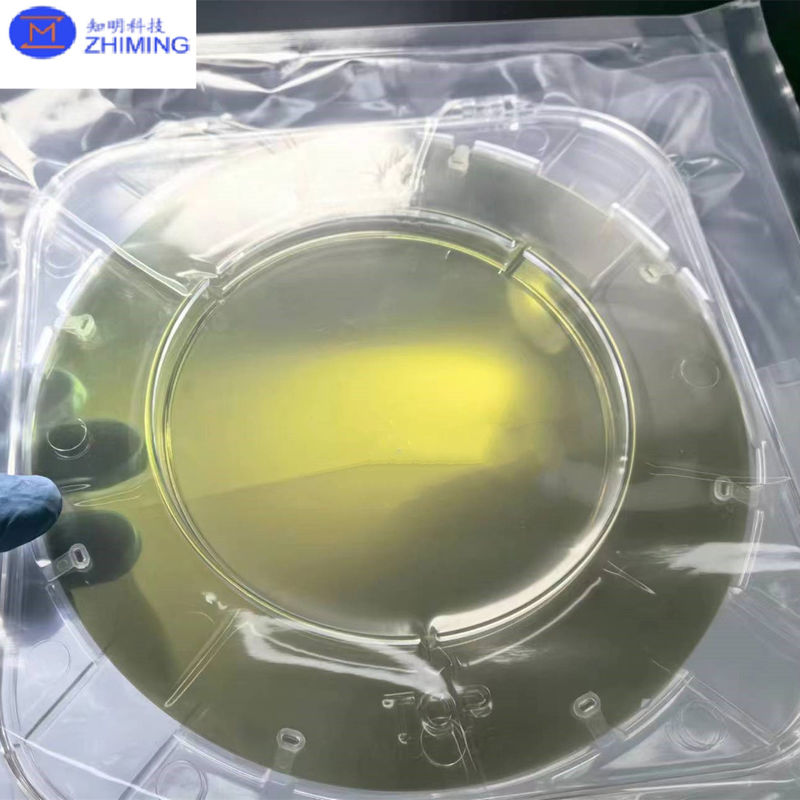

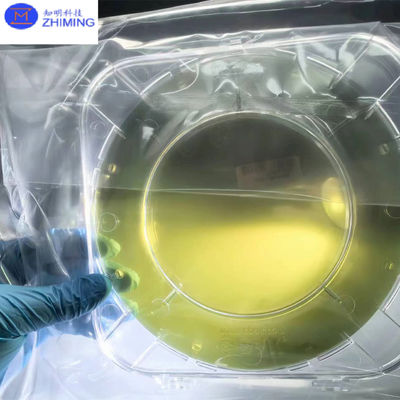

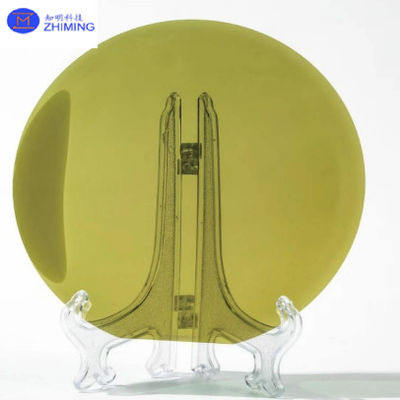

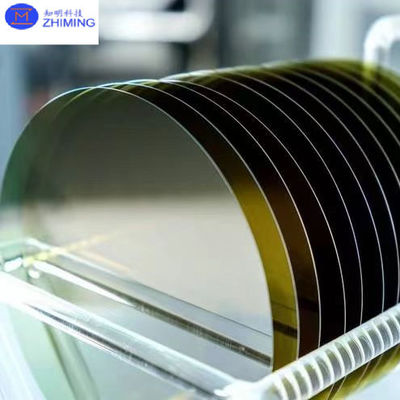

صورة لوحة 12 بوصة
خصائص رقاقة SiC 12 بوصة
1.خصائص المواد من SiC:
- فجوة واسعة: يحتوي SiC على فجوة نطاق واسعة (~ 3.26 eV) ، مما يسمح له بالعمل في فولتاجات درجات حرارة وترددات أعلى مقارنة بالسيليكون التقليدي (Si).
- سلكية حرارية عالية: التوصيل الحراري لـ SiC أعلى بكثير من السيليكون (حوالي 3.7 W / cm · K) ، مما يجعله مناسبًا للتطبيقات عالية الطاقة حيث تبديد الحرارة أمر بالغ الأهمية.
- التوتر العالي: يمكن لـ SiC التعامل مع فولتات أعلى بكثير (تصل إلى 10 مرات أعلى من السيليكون) ، مما يجعلها مثالية للإلكترونيات القوية ، مثل ترانزستورات الطاقة والديودات.
- حركة الكترونات العالية: تحرك الإلكترونات في SiC أعلى من السيليكون التقليدي، مما يسهم في أسرع أوقات التبديل في الأجهزة الإلكترونية.
2.الخصائص الميكانيكية:
- صلابة عالية: SiC صلبة جدا (صلابة موه 9) ، مما يسهم في مقاومة الارتداء ولكن أيضا يجعل من الصعب معالجة والآلات.
- صلابة: يحتوي على نموذج يونغ مرتفع، مما يعني أنه أكثر صلابة وأكثر متانة مقارنة بالسيليكون، مما يعزز صلابة الأجهزة.
- كسرة: SiC هو أكثر هشاشة من السيليكون، وهو أمر مهم للنظر فيه أثناء معالجة الشريحة وتصنيع الجهاز.
تطبيقات رقائق SiC 12 بوصة
يتم استخدام رقائق SiC 12 بوصة في المقام الأول في الإلكترونيات ذات الأداء العالي ، بما في ذلك MOSFETs ، والديودات ، و IGBTs ، مما يتيح تحويل الطاقة بكفاءة في الصناعات مثلالسيارات الكهربائية,الطاقة المتجددة، وأنظمة الطاقة الصناعيةسيكس الكربونية عالية الموصلة الحرارية، واسعة الفجوة، والقدرة على تحمل درجات الحرارة العالية تجعلها مثالية للتطبيقات فيإلكترونيات السيارات,محولات الطاقة، وأنظمة الطاقة عالية الطاقةاستخدامها فيأجهزة RF عالية الترددوأنظمة الاتصال بالميكروويفكما يجعلها حاسمة لنظم الاتصالات والطيران والفضاء والرادار العسكري.
بالإضافة إلى ذلك، يتم استخدام رقائق SiC فيمصابيح LED والإلكترونيات الضوئية، والتي تعمل كقاعدة لمصابيح LED الزرقاء والأشعة فوق البنفسجية، والتي تعتبر حاسمة للإضاءة والعروض والعقاقير.أجهزة استشعار درجة حرارة عالية,الأجهزة الطبية، وأنظمة طاقة الأقمار الصناعيةمع دورها المتزايد فيالشبكات الذكية,تخزين الطاقة، وتوزيع الطاقة، يساعد SiC على تحسين الكفاءة والموثوقية والأداء عبر مجموعة واسعة من التطبيقات.
أسئلة وأجوبة لوحة 12 بوصة
1.ما هو رقاقة سي سي 12 بوصة؟
الإجابة: رقاقة سي سي 12 بوصة هي رصيف من كربيد السيليكون (سي سي) بقطر 12 بوصة ، تستخدم في المقام الأول في صناعة أشباه الموصلات ، وخاصة للطاقة العالية ، ودرجة الحرارة العالية ،وتطبيقات الترددات العاليةتستخدم مواد SiC على نطاق واسع في الإلكترونيات الكهربائية والإلكترونيات السيارات وأجهزة تحويل الطاقة بسبب خصائصها الكهربائية والحرارية والميكانيكية الممتازة.
2.ما هي مزايا رقاقة سي سي 12 بوصة؟
الإجابة: ميزات رقاقة سيك 12 بوصة تشمل:
- استقرار في درجات الحرارة العالية: يمكن أن يعمل SiC عند درجات حرارة تصل إلى 600 درجة مئوية أو أعلى ، مما يوفر أداءً أفضل في درجات الحرارة العالية من مواد السيليكون التقليدية.
- معالجة الطاقة العالية: يمكن أن يتحمل SiC الجهد والتيار العاليين ، مما يجعله مناسبًا لتطبيقات الطاقة العالية مثل إدارة بطاريات المركبات الكهربائية ومصادر الطاقة الصناعية.
- سلكية حرارية عالية: يحتوي SiC على موصلات حرارية أعلى بكثير مقارنة بالسيليكون ، مما يساعد في إزالة الحرارة بشكل أفضل ، مما يحسن من موثوقية الجهاز وكفاءته.
