معلومات تفصيلية |
|||
| فقدان الإدراج: | ≤ 4.0 ديسيبل | نسبة تقسيم: | 50 ± 3 ٪ |
|---|---|---|---|
| قطبية ذيل الخنزير الصوت العابر: | ≤ -28 ديسيبل | تغيير فقدان الإدراج: | ≤ 0.5 ديسيبل |
| تباين نسبة الانقسام: | ≤ 5٪ | الجهد نصف الموجة: | ≤3.5v / ≤4.5v |
| إبراز: | معدل النيوبات الليثيوم,ليتيم نيوبات مودولاتور مودولاتور,Lithium Niobate Modulator Modulator |
||
منتوج وصف

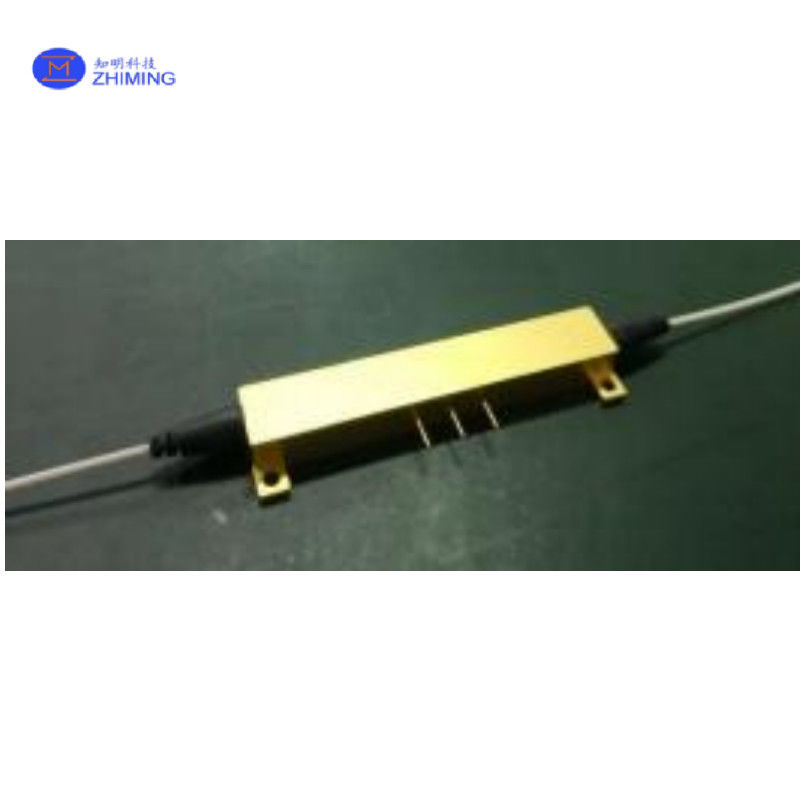

مقدمة المنتج
و Y- موجهة موجهة هو جهاز متعدد الوظائف المتكاملة البصرية التي تجمع بين وظائف مختلفة مثل إطلاق الاستقطاب، توجيه الموجة، تقسيم شعاع، تجميع شعاع،وتعديل المرحلة.
وهو مكون أساسي للأجهزة الإلكترونية الضوئية في أنظمة أجهزة استشعار الألياف التداخلية ، مثل أجهزة الجيروسكوب الألياف البصرية ومحولات التيار الألياف البصرية.
يستخدم وحدات توجيه الموجات Y عملية تبادل البروتونات لتصنيع أجهزة توجيه الموجات البصرية ذات الخسارة المنخفضة مع نسب انقراض الاستقطاب العالية على رقائق نيوبات الليثيوم.يتم إيداع فيلم رقيق من المعدن على الجزء العلوي من الموجهات لإنشاء هيكل كهرباء التشكيل.
The precision-polished modulator chip is coupled and bonded to panda polarization-maintaining fiber with a small mode field size using precise fiber alignment and high-reliability fiber coupling technology.
مبدأ العمل
تقسيم الضوء وتجميعه
يُقسّم دليل الموجات البصري على شكل حرف Y الضوء الوارد إلى مسارين. بعد مرورها عبر ذراع دليل الموجات، يتجمع الضوء مرة أخرى.
التحول المرحلي القائم على الجهد
تطبق الأقطاب الكهربائية الموضعة بالقرب من دليل الموجات على الجهد. يغير هذا الجهد قليلاً مؤشر انكسار بلورة LiNbO3 ، مما يخلق فرقًا في المراحل بين مسارين الضوء.
الناتج القائم على التداخل
عندما يجمع الضوء مرة أخرى، يحدد فرق المراحل ما إذا كان الضوء الخارجي يضيء أو يضعف.Vπ) يمكن أن تتحول تماما الضوء من "على" إلى "خارج". "
استقرار الاستقطاب
متكاملة مع ألياف الحفاظ على الاستقطاب لضمان سفر الضوء في حالة استقطاب ثابتة، أمر بالغ الأهمية للقياسات الدقيقة.
مقاومة الحرارة
يسمح استقرار LiNbO3 ′s بأداء ثابت حتى في درجات الحرارة القصوى (-45 درجة مئوية إلى + 85 درجة مئوية).
التطبيقات
أجهزة الرؤية الجيروسكوبية بالألياف البصرية (FOG)
بمثابة المكون الأساسي في أنظمة الملاحة الثابتة، مما يتيح الكشف عن السرعة الزاوية دون المليارديان من خلال تعديل المرحلة الدقيق.
مثالية للطائرات الفضائية والمركبات ذاتية القيادة، مع استهلاك طاقة منخفض تلبية قيود الطاقة الصارمة في الأقمار الصناعية والطائرات بدون طيار.
استشعار تيار الشبكة الذكية
تمكين قياسات عالية الجهد السلبية في محولات التيار الضوئي بالألياف الضوئية (FOCTs) ، المقاومة لتداخلات الحقل الكهربائي فوق 100 كيلو فولت لمراقبة الشبكة في الوقت الحقيقي واكتشاف الأخطاء.تتوافق مع IEC 60044-8.
الاتصالات الكمومية والاستشعار
دعم تعديل حالة الفوتون بمعدل GHz في أنظمة توزيع المفاتيح الكمية (QKD) ، متوافقة مع البيئات الباردة (-196 درجة مئوية) لمستشعرات الفوتون الواحد فائقة التوصيل.
الاتصالات البصرية عالية السرعة
توفير عرض النطاق الترددي الراديوي DC-40 GHz للاتصالات الفوتونية الأمامية للموجات المليمترية و 5G ، إلى جانب خسارة منخفضة (< 0.5 ديسيبل)بر (MFD ≈ 5.3 μm).
المواصفات التقنية
يمكننا أن نقدم النماذج القياسية التالية من منتجات وحدات توجيه الموجات:
| الإنتاج | طول الموجة | قطر الألياف المدخلة [μm] | قطر الألياف الخارجة [μm] | نوع الألياف | نموذج الحزمة | ||
|
الرمز |
[nm] | الغطاء | طلاء | الغطاء | طلاء | لا، لا، لا | |
| Y1301 | 1310 | 80 | 165 | 80 | 165 | استقطاب الحقل في الوضع الصغير - الحفاظ | C302 |
| Y1303 | 1310 | 125 | 250 | 80 | 165 | استقطاب الحقل في الوضع الصغير - الحفاظ | K302 |
| S1301 | 1310 | 80 | 165 | 80 | 165 | استقطاب الحقل في الوضع الصغير - الحفاظ | S202 |
| S1302 | 1310 | 80 | 165 | 80 | 165 | استقطاب الحقل في الوضع الصغير - الحفاظ | K202 |
| Y1501 | 1550 | 80 | 165 | 80 | 165 | استقطاب الحقل في الوضع الصغير - الحفاظ | C302 |
| الفئة | المعلم | القيمة النموذجية | ||
| Y13XX | S13XX | Y15XX | ||
|
البصرية (درجة حرارة الغرفة) |
طول الموجة | 1310nm | 1310nm | 1550nm |
| خسارة الإدراج | ≤ 4.0 ديسيبل | |||
| نسبة التقسيم | 50 ± 3% | |||
| استقطاب الصوت المتقاطع (ألياف الذيل الخنزيري) | ≤ -28 ديسيبل | |||
| البصرية ((مجموعة الحرارة الكاملة) | تغير خسارة الإدراج | ≤ 0.5 ديسيبل | ||
| تغير نسبة التقسيم | ≤ 5% | |||
| استقطاب الصوت المتقاطع (ألياف الذيل الخنزيري) | ≤ -25 ديسيبل | |||
| الكهرباء | الجهد نصف الموجة (Vπ) | ≤ 3.5 فولت | ≤ 4.5 فولت | ≤ 4.5 فولت |
| عرض النطاق التشغيلي | ≥ 100 ميغاهرتز | |||
| تعديل الكثافة المتبقية | ≤ 4‰ | |||
| غيرها | درجة حرارة العمل | -45°C إلى +70°C | ||
| درجة حرارة التخزين | -55°C إلى +85°C | |||
| طريقة الموازنة | عملية المحور السريع | |||
| طول الألياف | ≥1.5 متر (≥1.5 متر) | |||
| مادة الاختبار | حالة الاختبار |
| تخزين في درجة حرارة عالية | +85 درجة مئوية، ≥48 ساعة |
| تخزين في درجة حرارة منخفضة | -55 درجة مئوية، ≥48 ساعة |
| دورة الحرارة | -55 درجة مئوية إلى +85 درجة مئوية، ≥10 دورات |

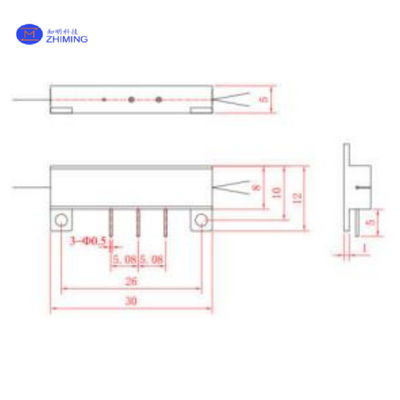

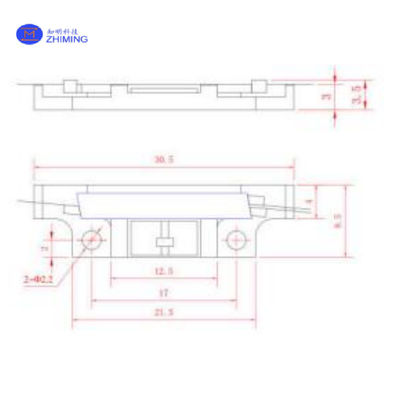

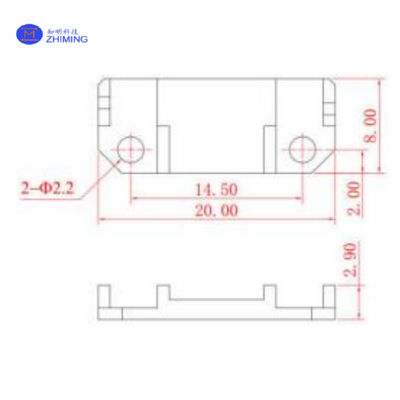

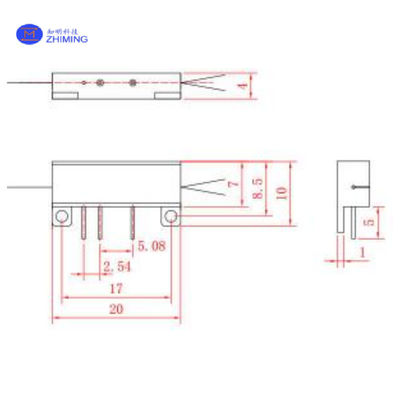

الرسومات الميكانيكية
