معلومات تفصيلية |
|||
| Wafer Size: | 8 inch 6 inch 4inch 2inch | هيكل الفرن: | النوع الرأسي |
|---|---|---|---|
| سعة الدفعة: | 150 رقائق لكل دفعة | Film Uniformity: | Typically better than ±3% |
| Interface Standards: | SECS-II / HSMS / GEM | Supported Processes: | Dry & wet oxidation, N₂/H₂ annealing, RTA, alloying |
| إبراز: | فرن التأكسيد LPCVD لتترسب الفيلم الرقيق,فرن أكسدة LPCVD منخفض الأكسجين,فرن أكسدة LPCVD بأتمتة كاملة,Low Oxygen Control LPCVD Oxidation Furnace,Full Automation LPCVD Oxidation Furnace |
||
منتوج وصف
لمحة عامة عن المنتج

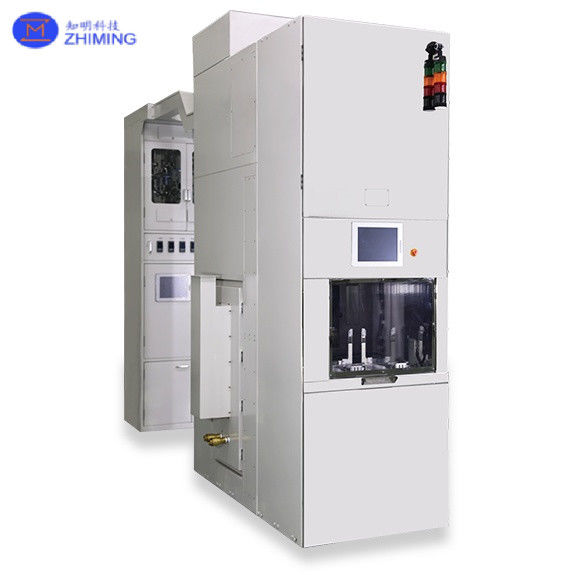

هذا المعدات هي عالية الكفاءة، الآلية الكاملة 8 بوصة عمودية أكسدة LPCVD فرن مصممة للإنتاج الضخم.يدعم الأكسدة المختلفة، والتصليح، وعمليات LPCVD. يحتوي النظام على نقل تلقائي من 21 كاسيت مع تكامل MES سلس، مثالية لتصنيع أشباه الموصلات.
مبدأ العمل

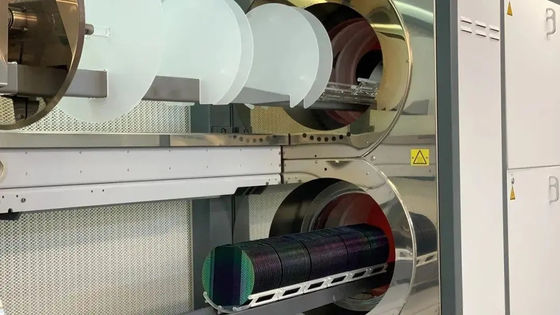

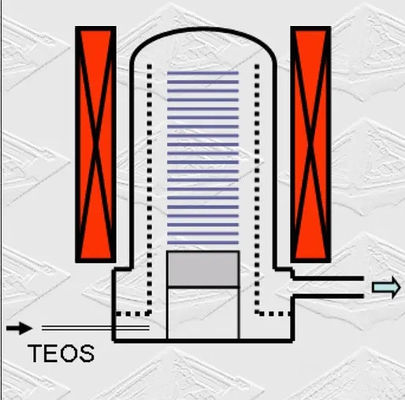

يحتوي الفرن على هيكل أنبوب عمودي ومراقبة بيئة صغيرة متقدمة منخفضة الأوكسجين. يمكنه من الأكسدة الدقيقة أو ترسب فيلم من رقائق السيليكون تحت أجواء محددة.عملية تحلل البخار الكيميائي بضغط منخفض (LPCVD) تسخن الغازات السلفية بضغط منخفض لتوديع أفلام رقيقة عالية الجودة مثل البوليسيليكون، نتريد السيليكون، أو أكسيد السيليكون المنشط.
في تصنيع الرقائق ، يستخدم ترسب البخار الكيميائي منخفض الضغط (LPCVD) على نطاق واسع لإنشاء العديد من الأفلام الرقيقة لأغراض مختلفة.يمكن استخدام LPCVD لإيداع أفلام أكسيد السيليكون ونيتريد السيليكونيستخدم أيضًا في إنتاج أفلام مضادة لتعديل موصلة السيليكون. بالإضافة إلى ذلك ، يستخدم LPCVD في تصنيع أفلام معدنية ، مثل التنغستن أو التيتانيوم ،التي هي ضرورية لتشكيل هياكل الترابط في الدوائر المتكاملة.
مبدأ العملية

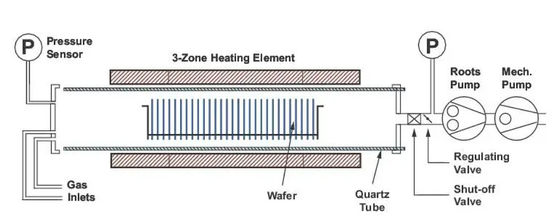

The working principle of LPCVD (Low Pressure Chemical Vapor Deposition) can be understood as a controlled chemical reaction process that takes place at low pressure and involves the reaction of gaseous precursors on the surface of a wafer.
تسليم الغاز:
يتم إدخال مادة غازية أو أكثر (غازات كيميائية) إلى غرفة التفاعل.
يتم تنفيذ هذه الخطوة تحت ضغط منخفض ، عادة ما يكون أقل من مستوى الغلاف الجوي. يساعد الضغط المنخفض على تعزيز معدلات التفاعل وتحسين التوحيد وتحسين جودة الفيلم.يتم التحكم بدقة في سرعة تدفق الغازات وضغوطها بواسطة أجهزة تحكم و صمامات متخصصةيحدد اختيار الغاز خصائص الفيلم الناتج. على سبيل المثال، لتسديد أفلام السيليكون، يمكن استخدام السيلان (SiH4) أو الديكلوروسيلان (SiCl2H2) كمقدمات.يتم اختيار غازات مختلفة لأنواع أخرى من الأفلام، مثل أكسيد السيليكون، نتريد السيليكون، أو المعادن.
الامتصاص:
هذه العملية تنطوي على امتصاص جزيئات الغاز السابقة على سطح الروك (على سبيل المثال، رقاقة السيليكون).يشير الامتصاص إلى التفاعل حيث تتعلق الجزيئات مؤقتاً بالسطح الصلب من المرحلة الغازية، دون الاندماج الكامل في الصلب. وهذا يمكن أن ينطوي على الامتصاص الفيزيائي أو الامتصاص الكيميائي.
رد الفعل:
عند درجة الحرارة المحددة ، تخضع السلائف المضغوطة لردود فعل كيميائية على سطح الركيزة ، وتشكل فيلمًا رقيقًا. يمكن أن تشمل هذه التفاعلات التفكك أو الاستبدال أو التخفيض ،اعتماداً على نوع الغازات السابقة و ظروف العملية.
الشهادة:
منتجات التفاعل تشكل فيلم رقيق يترسب بشكل موحد على سطح الروك.
إزالة الغازات المتبقية:
يتم إزالة السلائف غير المتفاعلة والمنتجات الجانبية الغازية (مثل الهيدروجين الناتج أثناء تحلل السيلان) من غرفة التفاعل.يجب إخلاء هذه المنتجات الثانوية لتجنب التدخل في العملية أو تلوث الفيلم.
مجالات التطبيق
-
تستخدم معدات LPCVD لإيداع أفلام رقيقة موحدة في درجات حرارة عالية وضغوط منخفضة ، مثالية لمعالجة دفعات من رقائق.
-
قادرة على إيداع مجموعة واسعة من المواد بما في ذلك البوليسيليكون ونيتريد السيليكون و ثاني أكسيد السيليكون
أسئلة وأجوبة
س1: كم عدد الوافيرات التي يمكن معالجتها لكل دفعة؟
ج1: يدعم النظام 150 رقاقة لكل دفعة، مناسبة للإنتاج بكميات كبيرة.
س2: هل يدعم النظام طرق أكسدة متعددة؟
A2: نعم، فإنه يدعم الأكسدة الجافة والرطبة (بما في ذلك DCE و HCL) ، قابلة للتكيف مع متطلبات العملية المختلفة.
السؤال 3: هل يمكن للنظام التواصل مع MES المصنع؟
A3: يدعم بروتوكولات الاتصال SECS II / HSMS / GEM لدمج MES السلس وعمليات المصنع الذكي.
س4: ما هي العمليات المتوافقة المدعومة؟
A4: بالإضافة إلى الأكسدة ، فإنه يدعم N2 / H2 التسخين ، RTA ، سبائك ، و LPCVD للبوليسيليكون ، SiN ، TEOS ، SIPOS ، وأكثر من ذلك.
