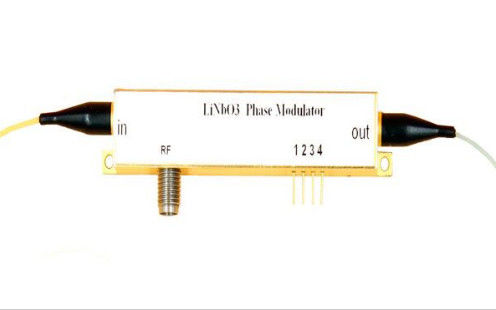

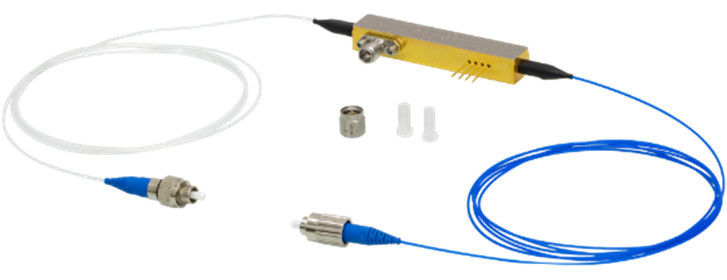

40 جيغه هرتز متعدد النطاقات ليثيوم نيوبات عازل المرحلة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ZMSH |
| رقم الموديل: | 40 جيجاهرتز متعددة النطاق من الليثيوم نيوبت مرحلة المغير |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 2 |
|---|---|
| الأسعار: | undetermined |
| تفاصيل التغليف: | البلاستيك الرغوي + الكرتون |
| وقت التسليم: | 2-4 أسابيع |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000 قطعة / أسبوع |
|
معلومات تفصيلية |
|||
| فقدان العائد البصري: | 40 ديسيبل | طاقة الإدخال البصرية (الوضع غير العادي): | 100 ميغاواط |
|---|---|---|---|
| طاقة الإدخال البصرية (الوضع العادي): | 10 ميغاواط | عرض النطاق الترددي E/O (-3 ديسيبل): | 35 جيجا هرتز |
| نطاق تردد التشغيل: | DC إلى 1 MHz (نموذجي) | التوجه البلوري: | قطعة Z |
| إبراز: | 40 جيجاهرتز ليثيوم نيوبات عازل المرحلة,معدل مرحلة نيوبات الليثيوم متعدد النطاق,Multi-Band Lithium Niobate Phase Modulator |
||
منتوج وصف
40 جيغه هرتز متعدد النطاقات ليثيوم نيوبات عازل المرحلة
خلاصة
40 GHz Multi-Band Lithium Niobate (LiNbO3) Phase Modulator هو جهاز كهربائي بصري عالي الأداء مصمم للاتصالات الضوئية عالية السرعة ، والبصريات الكمية ، والفوتونيات الميكروويفية ،ومعالجة إشارات بصرية متقدمةيمكنه التحكم بدقة في مرحلة الإشارة البصرية من خلال تطبيق إشارة RF الخارجية (تردد الراديو) ، مما يجعله مكونًا حاسمًا في الأنظمة الفوتونية الحديثة.
باستخدام الخصائص الكهربائية البصرية المتفوقة لليثيوم نيوبات، هذا المنقِّل الدوري يدعم العمل متعدد النطاقات،يسمح بتعديل فعال عبر مجموعة واسعة من الأطوال الموجية البصرية وترددات RFقدرته على العمل في ترددات تصل إلى 40 جيگاهرتز تجعله مثاليًا للتطبيقات التي تتطلب تعديل إشارة فائق السرعة وتشويه إشارة منخفض.
مبدأ العمل
يعمل معدل المرحلة الليثيوم نيوبات 40 غيغاهرتز على أساس تأثير بوكيلز، الذي يصف التغيير في مؤشر الانكسار للمادة استجابة للحقل الكهربائي المطبق من الخارج.من خلال دمج ميكروويف الكهرباء على ليتيم نيوبات الموجهات، يضبط الجهاز بشكل فعال مرحلة الإشارة البصرية المنقولة.
ضوء الدخول:يتم حقن إشارة ليزر موجة مستمرة (CW) في دليل الموجات البصري للمعدل.
تطبيق إشارة RF:يتم تطبيق إشارة RF عالية التردد (حتى 40 جيجاهرتز) على أقطاب المودولور، مما يؤدي إلى تغيير سريع في مؤشر الانكسار لموجة النيوبات الليثيوم.
تعديل المرحلة:تتعرض الموجة البصرية لتحول مرحلي متناسب مع الجهد الراديوي المطبق ، مما يتيح تعديل مرحلي دقيق للإشارة البصرية.
إشارة الخروج:الإشارة الضوئية المعدلة بالمرحلة تخرج من الجهاز، تحمل معلومات مشفرة يمكن استخدامها للاتصالات عالية السرعة والتطبيقات الضوئية المتقدمة.
الخصائص الرئيسية
يمتلك محولات المراحل المتعددة النطاقات لليثيوم نيوبات 40 جيهاث عدة ميزات متقدمة ، بما في ذلك:
عرض النطاق الترددي العالي: يدعم تعديلات تصل إلى 40 جيگاهرتز، مناسبة للاتصالات البصرية عالية السرعة.
التوافق متعدد النطاقات: يعمل بكفاءة عبر العديد من النطاقات البصرية ، بما في ذلك النطاق C (1530-1565 نانومتر) والنطاق L (1565-1625 نانومتر).
خسارة إدخال منخفضة: يوفر كفاءة نقل ضوئي عالية مع الحد الأدنى من ضعف الإشارة.
خطية عالية وتشويه منخفض: يضمن الحد الأدنى من تدهور الإشارة،مما يجعلها مثالية لتنسيقات التنظيم المتقدمة مثل QPSK (تغيير المفاتيح في المرحلة التربيعية) و QAM (تعديل اتساع التربيع).
أداء مستقر وموثوق به: يشتهر نيوبات الليثيوم باستقراره الحراري والميكانيكي الممتاز ، مما يضمن التشغيل الموثوق به في ظل ظروف بيئية مختلفة.
التصميم المدمج والخفيف الوزن: يسمح بالاندماج بسهولة في الاتصالات البصرية والأنظمة الفوتونية.
التطبيقات
الاتصالات البصرية
تستخدم في أنظمة الاتصالات البصرية المتماسكة لنقل البيانات عالية السرعة في 400G و 800G وما بعده.
يدعم مخططات تعديل متقدمة مثل PM-QPSK (تحويل المفاتيح المرحلية المتعددة المربعة) و QAM (تعديل اتساع المربعة) لتحقيق أقصى قدر من كفاءة الطيف.
مكون رئيسي في أجهزة الإرسال البصرية لأنظمة تقسيم الموجات الكثيفة (DWDM).
البصريات الكمية والاتصالات الكمية
ضرورية لتوليد وتلاعب الحالات الكمية للضوء في أنظمة توزيع المفاتيح الكمية (QKD).
تستخدم في معالجة المعلومات الكمية للتحكم الدقيق في المراحل البصرية.
يدعم توليد الفوتونات المتشابكة وتجارب الكم الحساسة للمرحلة.
الموجات الدقيقة الفوتونية ومعالجة إشارات RF
يمكّن أنظمة RF-over-fiber (RFoF) ، حيث يتم نقل إشارات التردد العالي عبر الألياف البصرية مع الحد الأدنى من الخسارة.
تستخدم في هوائيات المجموعة المرحلية البصرية لتشكيل الأشعة في الاتصالات الفضائية وأنظمة الرادار.
يسهل تحويل الإشارة إلى الأعلى والأسفل في روابط الفوتونات الميكروويفية
الاستشعار البصري والقياس
تستخدم في ألياف الضوء الجيروسكوب (FOG) لقياسات الدوران الدقيقة.
تستخدم في قياس التداخلات البصرية عالية الدقة لتطبيقات علم القياس والطياف.
تعزز الاستشعار الموزع بالألياف الضوئية لمراقبة الصحة الهيكلية والاستشعار البيئي.
المواصفات التقنية
| LNP6118 | ||||
| البصرية المواصفات | دقيقة | نموذجي | ماكس | |
| التشغيل طول الموجة | 1260 nm | / | 1625 nm | |
| الإدراج خسارة ((1310 nm) | / | 5.0 ديسيبل | 5.5 ديسيبل | |
| الإدراج خسارة ((1550 nm) | / | 4.0 ديسيبل | 4.5 ديسيبل | |
| البصرية العودة خسارة | 40 ديسيبل | / | / | |
| البصرية المدخلات القوة (غير عادية) الوضع) | / | / | 100 mW | |
| البصرية المدخلات القوة (العادي) الوضع) | / | / | 10mWb | |
| RF الكهرباء المواصفات | دقيقة | نموذجي | ماكس | |
| E/O عرض النطاق (-3 (دبليو) | / | 35 غيغاهرتز | / | |
| التشغيل التكرار النطاق | العاصمة إلى 40 غيغاهرتز ((حد أدنى) | |||
| RF Vπ(@10 في غيغاهرتز | / | 7.0 فولت | / | |
| RF Vπ(@30 في غيغاهرتز | / | 8.5 فولت | 9.5 فولت | |
| S11 ((DC إلى 25 في غيغاهرتز | / | -12 ديسيبل | -10 ديسيبل | |
| S11(25 إلى 40 في غيغاهرتز | / | -8 ديسيبل | -6 ديسيبل | |
| RF الميناء المدخلات القوة | / | / | 24 dBm | |
| التردد المنخفض المنقسم المواصفات | دقيقة | نموذجي | ماكس | |
| التشغيل التكرار النطاق | DC إلى 1 ميغاهرتز ((معتاد) | |||
| Vπ(@1 (كيلو هرتز) | / | 10 فولت | / | |
| التشغيل الحرارة | 0°C | / | 70C | |
| التخزين الحرارة | -40C | / | 85C | |
| الميكانيكية المواصفات | ||||
| كريستال التوجيه | Z-Cut | |||
| RF المرفق | الإناث 1.85 ملم ((V) | |||
| الألياف النوع | مدخل:PANDA استقطاب المحافظة الخروج:SMF-28 وضع واحد |
|||
| الألياف أجهزة الاتصال | 2.0 ملم المفتاح الضيق FC/PC | |||
| الألياف الرصاص الطول | 1.5m ((نوع)) | |||
| الألياف سترة | 0900 ميكرومتر أنبوب فضفاض | |||
| tSMF-28 هي علامة تجارية مسجلة لشركة كورنينغ. | ||||
الرسومات الميكانيكية
