آلة الحفر بالليزر عالية الدقة لمعالجة محامل الزفير

نظرة عامة على المنتج

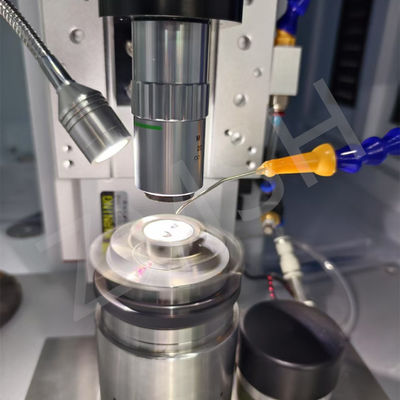

تم تصميم هذا الجهاز خصيصًا لتصنيع الثقوب الدقيقة في المواد فائقة الصلابة، حيث يدمج أنظمة ميكانيكية عالية الدقة، وبرامج تحكم ذكية، وتكنولوجيا الليزر المتقدمة. يتغلب على قيود العمليات التقليدية من حيث القدرة على التكيف مع المواد، ودقة المعالجة، والكفاءة. الجهاز مناسب للحفر الدقيق والقطع والتصنيع الدقيق للمواد الراقية مثل الماس والياقوت والسيراميك وسبائك الفضاء. يساعد المؤسسات على تحقيق أهداف الإنتاج من فتحات بمستوى الميكرون، وعدم وجود ضرر حراري، ومعدلات إنتاجية عالية.

المواصفات الفنية

​ ​

​​

​

أداء المعالجة وضمان الجودة

توافق المواد


​

• ​المواد فائقة الصلابة: الماس، كربيد البورون المكعب (CBN)، كربيد التنجستن
• ​المعادن عالية الانصهار: الرينيوم، التنجستن، سبائك التيتانيوم
• ​السيراميك/أشباه الموصلات: الزركونيا، كربيد السيليكون، زرنيخيد الغاليوم
• ​الياقوت (الميزة الرئيسية): يدعم الحفر الدقيق لصفائح الياقوت (Al₂O₃) (0.1–5 مم سمك)، والتغلب على مشاكل الهشاشة في المعالجة التقليدية.
• ​المعادن العامة: الفولاذ المقاوم للصدأ، الفولاذ الكربوني، سبائك الألومنيوم



​قدرات المعالجة


​

• ​نطاق الثقوب: φ0.1–5 مم (قابلة للتخصيص لأقطار أصغر)
  - ​العمق: 0.01–10 مم (يدعم الثقوب المتدرجة متعددة الطبقات)
  - ​الاستدقاق: 0°–30° قابل للتعديل







​مزايا الجودة


​

• ​الدقة الهندسية: تفاوت قطر الثقب ±5%، خطأ الاستدقاق 99.9%
• ​تشطيب السطح: Ra≤0.8μm (تشطيب المرآة)، لا يوجد نتوءات أو بقايا انصهار - أمر بالغ الأهمية للمواد الهشة مثل الياقوت.
• ​الاستقرار: انحراف درجة الحرارة 99.5% (تم اختباره على المواد النموذجية).






​التقنيات الرائدة

​

• ​وضع النبض فائق القصر​ (اختياري): عرض النبضة ≤10ps، المنطقة المتأثرة بالحرارة <1μm - مثالي للياقوت والمواد الأخرى الحساسة للحرارة.


• ​تعديل المعلمات الديناميكية: يعمل على تحسين تردد/طاقة الليزر تلقائيًا بناءً على صلابة المادة، مما يحسن كفاءة حفر الياقوت بنسبة 30%.



التطبيقات النموذجية

تصنيع القوالب والمحامل الدقيقة​

• ​قوالب سحب الماس: حفر الثقوب <φ0.05 مم لإطالة عمر الأداة بنسبة 30%.

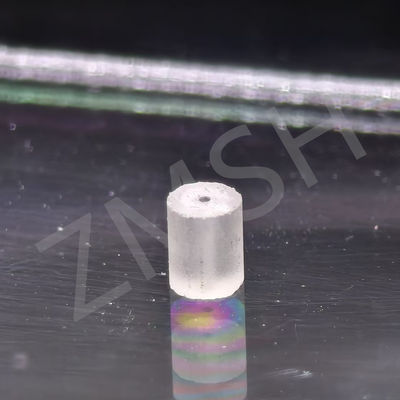

• ​محامل الياقوت:

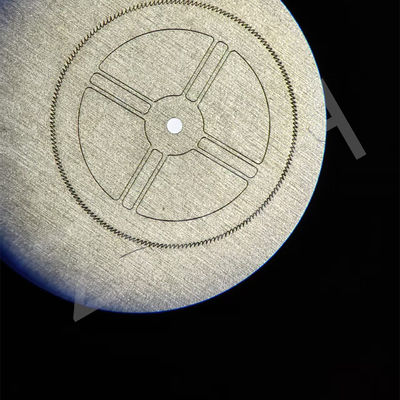

  • الحفر الدقيق للمصفوفات لمحامل العمود الدوراني بدقة دوران ±1μm وتعزيز مقاومة التآكل.
  • الحفر الدقيق المعقم لمحامل الزرع الطبية التي تفي بمعايير التوافق الحيوي.

​أشباه الموصلات والإلكترونيات​

• ​تغليف الرقائق: حفر الثقوب الدقيقة في وسادات BGA بقطر ثابت ±2μm.
• ​مجسات الاستشعار: تكوين ثقوب دقيقة في القسطرة الطبية بتشطيب سطح Ra≤0.1μm.

​الطاقة الجديدة والفضاء​

• ​فواصل بطارية الليثيوم أيون: مصفوفات مسامية دقيقة لزيادة كثافة الطاقة.
• ​شفرات سبائك التيتانيوم: حفر ثقوب التبريد دون تشققات إجهادية مرتبطة بالطرق التقليدية.

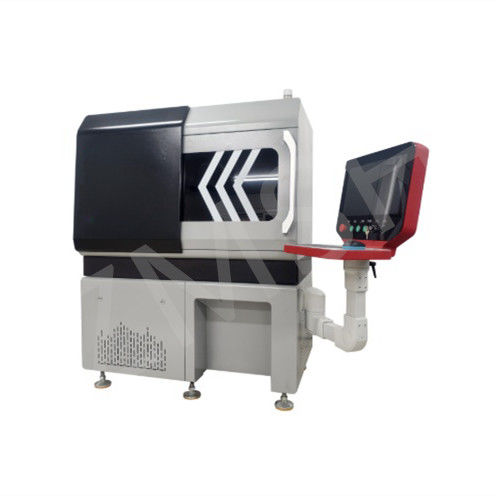

ZMSH آلة الحفر بالليزر عالية الدقة
