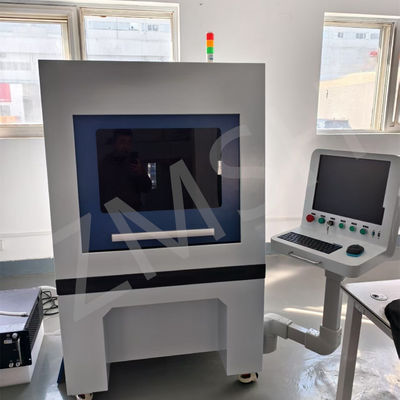

آلة الحفر بالليزر ذات الدقة الكبيرة لمعالجة محامل الزفير

لمحة عامة عن المنتج

المعدات تجمع بين تكنولوجيا الليزر فائقة السرعة بيكوسكوند مع أنظمة التحكم الذكية، مصممة لمعالجة الدقة للمواد ذات القيمة العالية. المزايا الرئيسية تشمل:

• معالجة فائقة السرعة على مستوى بيكوسكوند: 1064nm لموجة طول النبضات الليزر مع مستويات الطاقة قابلة للتعديل من 0.1mJ إلى 5mJ (حجم الخطوة 0.1mJ) ، وتوفير مدة النبضات < 10 ^-12 ثانية.هذا يقلل من الضرر الحراري (< 10μm منطقة متأثرة بالحرارة) ويقضي على التشقق الدقيق.
• التحكم الرقمي الكامل بالدائرة المغلقة: مجهزة بأجهزة الكمبيوتر الشخصية ذات الجودة الصناعية وبرنامج LaserMaster Pro الملكي ، يدعم برمجة G-code ، والتحويل الآلي CAD ، وتحسين المسار في الوقت الحقيقي. دقة الموقع تصل إلى ± 0.005ملم.
• - نعمنظام ذكي ذو 4 محاور: محاور XYZ مع إمكانية تكرار ± 0.002mm وتدوير محور C الاختياري تمكن من تعدد المهام المعقدة لأنماط الثقوب غير النظامية.

التطبيقات النموذجية:

• صناعة أشباه الموصلات: حفر الصفائح، تصنيع الهياكل الدقيقة
• المواد الصلبة للغاية: أدوات الماس، الحفر الدقيق للمكونات البصرية من الأفير
• مجال الطب الحيوي: المفاصل الاصطناعية، زرع الأسنان الحفر الدقيق
• قطاع الطاقة الجديدة: معالجة صفائح المسامية الدقيقة للبطاريات الليثيوم أيون

- نعم

- نعم

أداء المعالجة وضمان الجودة

قدرات معالجة استثنائية- نعم

• - نعمالحفر الدقيق: الحد الأدنى للفتحة φ0.5μm ، نسبة العمق إلى القطر تصل إلى 1: 50 (لا وجود لقطع في المواد الصلبة)
• - نعمالهياكل المعقدة: يدعم الثقوب المخروطية (0.1° ∼5° قابلة للتعديل) ، القضبان المدارية، والثقوب متعددة المراحل في عملية واحدة
• - نعمقطع غير مدمر: مثالية للأفلام الرقيقة (على سبيل المثال ، فيلم PI ، الجرافين) بدقة تحت الميكرون

- نعمإدارة الجودة من النهاية إلى النهاية- نعم

• - نعمتعويض ذكي: مراقبة في الوقت الحقيقي لتقلبات طاقة الليزر والتشوه الحراري مع تعديلات المعلمات الديناميكية
• - نعمقاعدة بيانات العملية: معايير مسبقة للأكثر من 200 مادة (المعادن والسيراميك والحجارة الكريمة والمواد المركبة)
• - نعمالتفتيش الداخلي: إنتاج آلي لخرائط توزيع حجم الثقب وتقارير تحليل خشونة السطح (Ra ≤ 0.8μm)


نتائج اختبار تطابق المواد- نعم

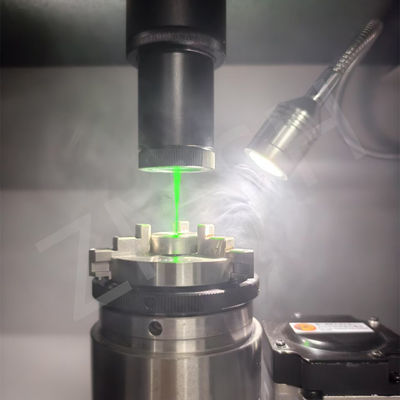

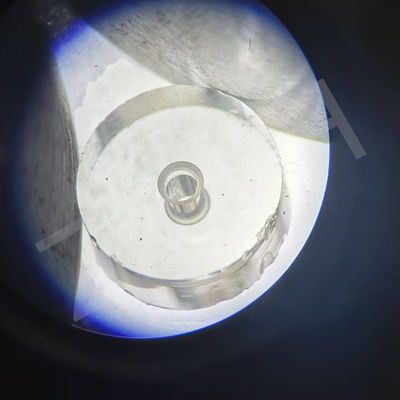

ZMSH Pico-دقة ليزر حفر آلة نتيجة معالجة القدرة

هذه آلة الحفر بالليزر، بدقة استثنائية وكفاءة عالية، تستخدم على نطاق واسع لمتطلبات المعالجة عالية الدقة في مختلف الصناعات.ميزتها الأساسية تكمن في القدرة على حفر الثقوب على مستوى الميكرون وطرق المعالجة متعددة الاستخدامات، مما يسمح لها بتلبية متطلبات الجودة الصارمة في العديد من القطاعات.

1. القدرة على حفر الثقوب الصغيرة



   هذه الآلة قادرة على حفر ثقوب صغيرة بحجم 0.005 ملم، مما يضمن الحفر الدقيق حتى في المناطق الأكثر حساسية للمواد مع عدم وجود منطقة متأثرة بالحرارة.حتى عند العمل مع مواد أصعب مثل الماس البوليكريستالين، تبقى الثقوب ناعمة دون حفر أو شقوق ، ويمكن أن تصل نسبة العمق إلى القطر إلى 1:50، مما يعزز بشكل كبير كفاءة المعالجة واستخدام المواد.






2. معالجة الهياكل المعقدة



   تدعم آلة الحفر بالليزر معالجة الهندسة المعقدة ، مثل الثقوب المخروطية (يمكن ضبطها من 0.1 ° ∼ 5 °) ، القضبان المدارية ، والثقوب متعددة المراحل في عملية واحدة.هذا يقلل من الحاجة إلى عمليات متعددة، مما يوفر الوقت والتكاليف.يضمن طاولة العمل الدقيقة ذات المحور الثلاثي للآلة ونظام الدوران العائم بالهواء عالي الدقة تحديد الموقع الدقيق والتحكم المستقر أثناء المعالجة.







3. قطع غير مدمر
   بالنسبة للمواد الرقيقة للغاية مثل فيلم PI والجرافين ، تظهر الآلة قدرات قطع عالية الدقة وغير مدمرة.مدة النبضات القصيرة جداً للليزر تقلل من التوصيل الحراري، منع تلف المواد الحساسة وضمان سلامة وسلاسة سطح المادة.








4. التوافق مع العديد من المواد



   الآلة متوافقة مع مواد مختلفة، بما في ذلك المعادن، السيراميك، الأحجار الكريمة، والمواد المركبة.نظام ضبط الطاقة الذكي للآلة يضبط بطاقة الليزر تلقائيًا وفقًا لخصائص المادة، لضمان أفضل النتائج لكل مادة. علاوة على ذلك، يسيطر نظام المراقبة في الوقت الفعلي بفعالية على تقلبات قوة الليزر والتشوه الحراري.ضمان الاستقرار والاتساق طوال عملية المعالجة.

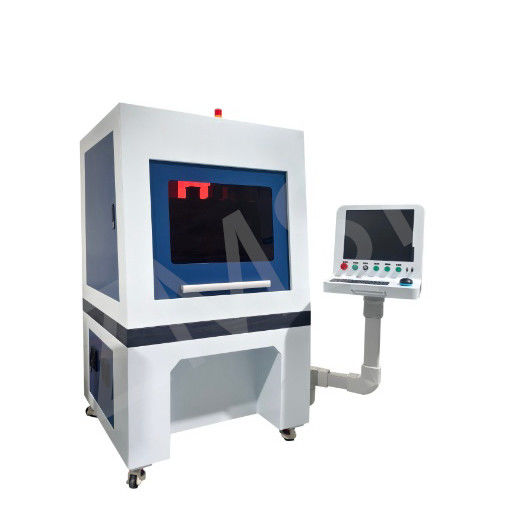

ZMSH آلة الحفر بالليزر بدقة بيكو

الأسئلة الشائعة

س: هل تشغيل المعدات يستغرق وقتا طويلا؟

ج: تتيح حزم المعايير المثبتة مسبقاً التحقق الوظيفي الأساسي لمدة 30 دقيقة. يمكن أن يقلل التوجيه عن بعد من قبل فريقنا من وقت الإعداد إلى ساعتين.

- نعمس: كيفية التعامل مع القطع المتسلسل متعدد المواد؟

ج: يدعم أوضاع معالجة متعددة الطبقات مع تغيير الأدوات التلقائي وتبديل المعلمات بين المواد مثل الفولاذ المقاوم للصدأ والسيراميك.
