معلومات تفصيلية |
|||
| الغرض: | مقابل 6 8 12 بوصة SIC فرن النمو الكريستال واحد | الأبعاد (L × W × H): | الأبعاد (L × W × H) |
|---|---|---|---|
| نطاق الضغط: | 1–700 mbar | نطاق الحرارة: | 900-3000 درجة مئوية |
| أقصى درجة حرارة للفرن: | 2500 درجة مئوية | قطر عمود الدوران: | 50 ملم |
| إبراز: | 12 بوصة كهرباء نمو السيكي إنجوت,فرن نمو السندات كذا,SiC ingot growth furnace |
||
منتوج وصف
الكربيد السيليكوني واحد البلورية نمو فرن المقاومة طريقة 6 8 12 بوصة

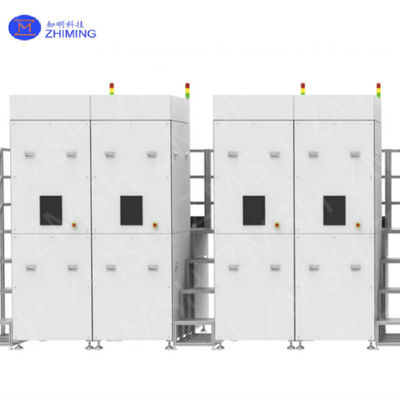

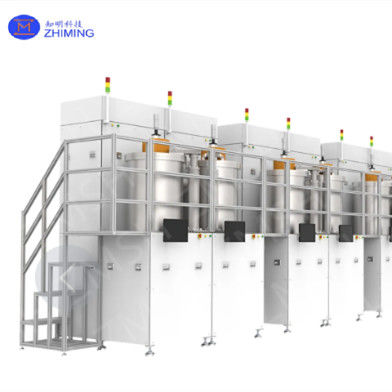

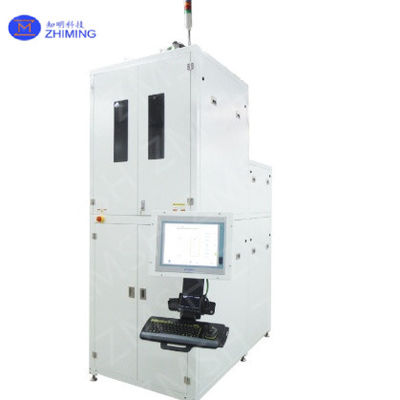

فرن نمو بلور واحد ZMSH SiC: هندسة دقة لفلافات SiC عالية الجودة
ZMSH تفخر بتقديم فرن نمو الكريستال الواحد لـ SiC، وهو حل متقدم مصمم لإنتاج رقائق SiC عالية الأداء.فرننا ينتج بكفاءة بلورات واحدة من السيكس في 6 بوصات، 8 بوصات، و 12 بوصة، تلبية الاحتياجات المتزايدة للصناعات مثل المركبات الكهربائية (EVs) ، والطاقة المتجددة، والإلكترونيات عالية الطاقة.
خصائص فرن نمو الكريستال الواحد SiC
- تكنولوجيا التسخين المتقدمة المقاومة: يستخدم الفرن أحدث تكنولوجيا تسخين المقاومة لضمان توزيع درجة الحرارة المتساوية ونمو البلورات الأمثل.
- دقة التحكم في درجة الحرارة: يحقق تنظيم درجة الحرارة مع تسامح ± 1 °C طوال عملية نمو البلور بأكملها.
- تطبيقات متنوعة: قادرة على زراعة بلورات SiC للوافير تصل إلى 12 بوصة ، مما يتيح إنتاج وافير أكبر لأجهزة الطاقة من الجيل التالي.
- إدارة الفراغ والضغط: مجهزة بنظام الفراغ والضغط المتقدم للحفاظ على ظروف نمو مثالية ، والحد من معدلات العيوب وتحسين الغلة.
المواصفات التقنية
| المواصفات | تفاصيل |
|---|---|
| الأبعاد (L × W × H) | 2500 × 2400 × 3456 ملم أو تخصيص |
| قطر الصهارة | 900 ملم |
| ضغط الفراغ النهائي | 6 × 10-4 با (بعد 1.5 ساعة من الفراغ) |
| معدل التسرب | ≤5 Pa / 12h (الخبز الخارجي) |
| قطر عمود الدوران | 50 ملم |
| سرعة الدوران | 0.5~5 دورات في الدقيقة |
| طريقة التسخين | تسخين المقاومة الكهربائية |
| درجة حرارة الفرن | 2500 درجة مئوية |
| طاقة التدفئة | 40 كيلوواط × 2 × 20 كيلوواط |
| قياس الحرارة | مقياس الحرارة تحت الحمراء مزدوج اللون |
| نطاق الحرارة | 900~3000 درجة مئوية |
| دقة الحرارة | ± 1°C |
| نطاق الضغط | 1 ‰ 700 mbar |
| دقة التحكم في الضغط | 1×10 mbar: ±0.5% F.S. 10~100 mbar: ±0.5٪ F.S. 100-700 مبار: ± 0.5% F.S. |
| نوع العملية | تحميل السفلي، خيارات السلامة اليدوية / الآلية |
| الخصائص الاختيارية | قياس درجة الحرارة المزدوجة، مناطق التدفئة المتعددة |

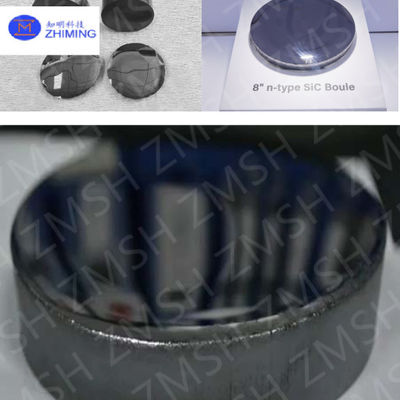

النتيجة: نمو كريستالي مثالي
القوة الأساسية لفرن نمو كريستال واحد من السيكس تكمن في قدرتها على إنتاج كريستالات سيكس عالية الجودة و خالية من العيوبإدارة الفراغ المتقدمة، وتكنولوجيا التسخين المقاومة المتطورة، ونحن نضمن نمو بلورية خالية من العيوب الحد الأدنى.حيث يمكن أن تؤثر حتى عيوب طفيفة بشكل كبير على أداء الجهاز النهائي.
تلبية معايير أشباه الموصلات
رقائق سي سي سي المنتجة في فرننا تتجاوز معايير الصناعة من حيث الأداء والموثوقيةوالقيادة الكهربائية العالية، مما يجعلها مثالية لأجهزة أشباه الموصلات عالية الطاقة عالية التردد. هذه الصفات ضرورية لأجهزة الطاقة من الجيل التالي ، بما في ذلك تلك المستخدمة في المركبات الكهربائية (EVs) ،نظم الطاقة المتجددة، ومعدات الاتصالات.
| فئة التفتيش | معايير الجودة | معايير القبول | طريقة التفتيش |
|---|---|---|---|
| 1الهيكل الكريستالي | كثافة الانحراف | ≤ 1 سم -2 | المجهر البصري / انكسار الأشعة السينية |
| الكمال البلورى | لا وجود لأي عيوب أو شقوق مرئية | الفحص البصري / AFM (مجهر القوة الذرية) | |
| 2. الأبعاد | قطر البلاط | 6 بوصات، 8 بوصات، أو 12 بوصة ± 0.5mm | قياس العداد |
| طول البلاط | ± 1 ملم | حكم / قياس الليزر | |
| 3جودة السطح | خشونة سطح | Ra ≤ 0.5 ميكرومتر | مقياس ملامح السطح |
| عيوب السطح | لا توجد شقوق صغيرة أو حفر أو خدوش | الفحص البصري / الفحص المجهري | |
| 4الخصائص الكهربائية | المقاومة | ≥ 103 Ω·cm (معتاد لـ SiC عالي الجودة) | قياس تأثير هال |
| تحرك الناقل | > 100 سم2/فولتس (لسي سي عالية الأداء) | قياس وقت الطيران (TOF) | |
| 5الخصائص الحرارية | التوصيل الحراري | ≥ 4.9 W/cm·K | تحليل الفلاش بالليزر |
| 6التكوين الكيميائي | محتوى الكربون | ≤ 1% (للوفاءات المثلى) | ICP-OES (طيف الطيف البلازما الضوئي المزدوج عن طريق الاستقبال) |
| نجاة الأكسجين | ≤ 0.5% | طيف الكتلة الأيونية الثانوية (SIMS) | |
| 7مقاومة الضغط | القوة الميكانيكية | يجب أن تتحمل اختبارات الإجهاد دون كسر | اختبار الضغط / اختبار الانحناء |
| 8التوحيد | توحيد التبلور | ≤ 5 ٪ من التباين عبر اللون | رسم خرائط الأشعة السينية / SEM (مجهر الإلكترونات المسح) |
| 9. توحيد البلاط | كثافة الميكروبورات | ≤ 1% لكل وحدة حجميّة | المجهر / المسح الضوئي |
خدمات دعم ZMSH
- حلول قابلة للتخصيص: يمكن تخصيص فرن نمو الكريستال الواحد SiC الخاص بنا لتلبية متطلبات الإنتاج الخاصة بك ، مما يضمن كريستالات SiC عالية الجودة.
- التثبيت في الموقع: يقوم فريقنا بإدارة التثبيت في الموقع وضمان التكامل السلس مع أنظمتك الحالية لتحقيق أفضل أداء.
- تدريب شامل: نحن نقدم تدريب عملاء شامل يغطي تشغيل الفرن والصيانة وإصلاح الأخطاء لضمان أن فريقك مجهز لنمو الكريستال الفعال.
- صيانة ما بعد البيع: تقدم ZMSH دعمًا موثوقًا بعد البيع ، بما في ذلك خدمات الصيانة والإصلاح ، لضمان تشغيل فرنك بأعلى أداء.
أسئلة وأجوبة
س: ما هو نمو بلور كربيد السيليكون؟
ج: ينطوي نمو بلورات كربيد السيليكون (SiC) على إنشاء بلورات SiC عالية الجودة من خلال عمليات مثل Czochralski أو نقل البخار المادي (PVT) ، وهو أمر ضروري لأجهزة أشباه الموصلات.
