معلومات تفصيلية |
|||
| التوجه البلوري: | محاور ج | Melting Point: | 2072°C |
|---|---|---|---|
| Tensile Strength: | 2200 MPa | Laser Damage Threshold: | 1.3 kJ/cm² @ 3μm wavelength |
| إبراز: | البيئات القاسية كابلات الألياف البصرية,كابلات الألياف الضوئية من الزعفرة,كابلات الألياف البصرية الصفراء المقاومة للحرارة,Sapphire Fiber Optic Cables,Temp Resistant Sapphire Fiber Optic Cables |
||
منتوج وصف
مقدمة المنتج
الزعفرة ، أي أكسيد الألومنيوم البلورية الواحدة (Al203) ، هي مادة ذات قوة ميكانيكية عالية ، ومقاومة للتآكل الكيميائي ، وموصلية حرارية جيدة ، مع نقطة انصهار تصل إلى 2072 درجة مئوية.ZMSH يمكن أن توفر الألياف الضوئية الزفير مع قطرات من 75 ~ 500um، والألياف الضوئية الشائكة اختيارية. يمكن للألياف الضوئية الشائكة ضمان طاقة نقل ضوئي أعلى دون التضحية بمرونة الألياف الضوئية:للفايبر الضوئية التي يزيد قطرها عن 100UM، أكمام PTFE أو موصلات الألياف الضوئية اختيارية ، وأنواع أخرى من الألياف الضوئية اختيارية ، مثل AI203 المضغوطة ، الألياف الضوئية المضغوطة YAG ، والألياف الضوئية المضغوطة YAG.
مبدأ عمل الألياف البصرية الزعفرية
تستفيد الألياف البصرية الزعفرية من خصائص المواد الفريدة والآليات البصرية لتمكين نقل إشارات الضوء بكفاءة في البيئات القاسية. يتم تحديد المبادئ الأساسية أدناه:
المواد والتصنيع
الزعفران عالي النقاء: يذوب عند 2072 درجة مئوية ، يقاوم التآكل / الإشعاع ، ويقاوم درجات الحرارة القصوى (-269 درجة مئوية إلى 1900 درجة مئوية).
تصنيع LHPG: الألياف التي يتم تشكيلها بالليزر (75 500 μm) مع غطاء الهواء للحصول على أدنى خسارة بصرية.
الآلية البصرية
TIR: مؤشر انكسار مرتفع (~ 1.76) مصائد القلب الضوء بكفاءة (NA حتى 1.4).
انخفاض الضبابية المنخفضة: 0.5-1.0 ديسيبل/م في الأشعة تحت الحمراء القريبة لنقل الليزر عالي الطاقة.
المزايا الرئيسية
المقاومة الميكانيكية: 2200 MPa مقاومة الشد، تفوق السيليكا.
مرونة البيئة: مستقرة في الفراغ والإشعاع (100 kGy γ-ray) والتعرض للكيماويات.
مواصفات الأداء
| المعلم | المواصفات |
|---|---|
| التوجه الكريستالي | محور C محاذا |
| نقطة الذوبان | 2072 درجة مئوية |
| قوة الشد | 2200 مبا |
| عتبة أضرار الليزر | 1.3 kJ/cm2 @ طول موجة 3μm |
| الفتحة العددية (NA) | 0.45 (300 ميكرومتر من الألياف، طوله 1 متر) |
| التخفيف | 0.5-1.0 ديسيبل/م (فئة الأشعة تحت الحمراء القريبة، ألياف 300 ميكرومتر) |

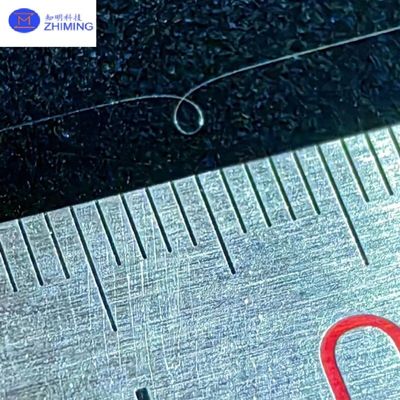

| خسارة الانحناء | 3٪ @ φ3cm حلقة (100μm الألياف) |
التطبيقات
1. الاستشعار الصناعي عالي التردد
-
مراقبة مستوى المعادن المنصهرة في مصانع الصهر
-
تشخيص الاحتراق في الوقت الحقيقي في محركات الطائرات
2أنظمة البصرية في الفضاء العميق
-
روابط بيانات مقاومة للتآكل لأجهزة هبوط الزهرة
-
إرسال إشارات مكفول من الإشعاع في المركبات الفضائية التي تعمل بالطاقة النووية
3حلول طبية متقدمة
-
مسبار جراحي لقطع الليزر ذو الطاقة العالية
-
حزم التصوير المتعددة الطيف للميكرو-أندوسكوبات
4البحوث العلمية المتطرفة
-
تشخيص البلازما في مفاعلات الاندماج
-
تحليل الطيف في الموقع تحت ضغط فائق الارتفاع (تطبيقات DAC)
أسئلة وأجوبة
السؤال 1: المزايا الرئيسية على ألياف السيليكا؟
ج: يعمل بشكل مستمر عند 1600 درجة مئوية لمدة 500 ساعة (مقابل حد 400 درجة مئوية / 1 ساعة للسيليكا) مع مقاومة الإشعاع أعلى بـ 10 مرات ، مما يجعله مثاليًا للتطبيقات النووية / الفضائية.
السؤال 2: كيف يتم معالجة هشاشة الياقوت؟
ج: خصائص تكنولوجيا واجهة التدرج الملكية:
-
طبقة تسهيل التوتر من سبيكة التيتانيوم (تمنع خسائر التواء المجهري)
-
تلميع السطح على نطاق نانوي (كثافة العيوب < 0.1/سم2)
