معلومات تفصيلية |
|||
| حجم كونترتوب:: | 300*300*150 | دقة تحديد المواقع μM:: | +/- 5 |
|---|---|---|---|
| دقة تحديد المواقع المتكررة μM:: | +/-2 | نوع التحكم العددي:: | DPSS ND: YAG |
| إبراز: | معدات الليزر الميكروفلويدية الهشة,معدات الليزر الميكروفلوديك الصلبة,معدات ليزر سيرميت للكربيد السيليكوني,Hard Microfluidic Laser Equipment,Cermet Silicon Carbide Microfluidic Laser Equipment |
||
منتوج وصف
مقدمة المنتج

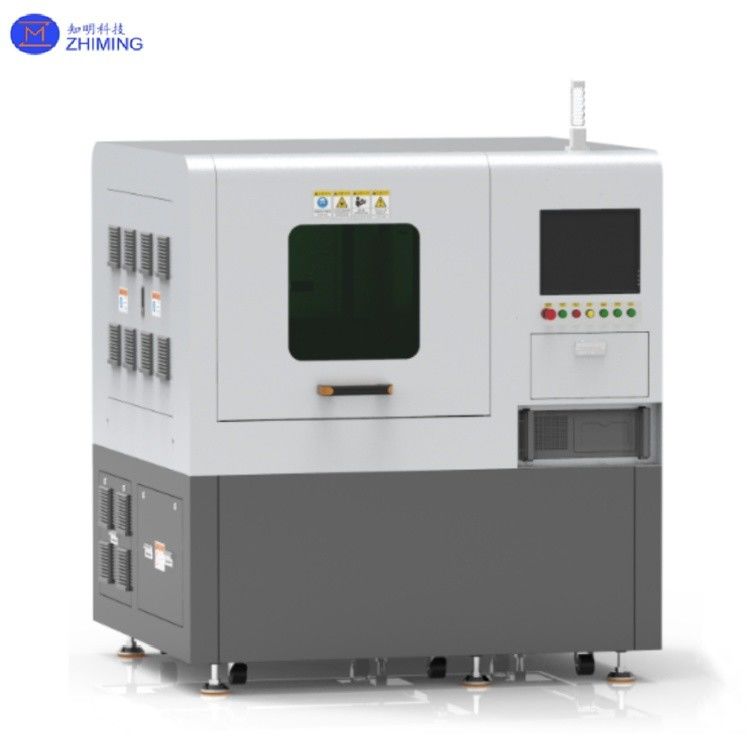

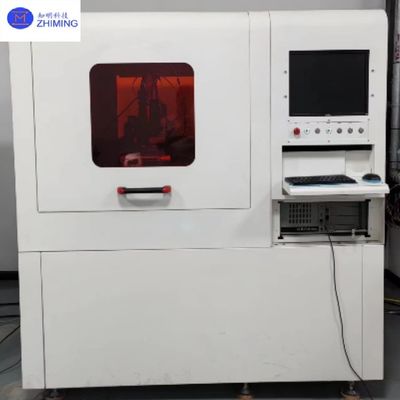

جهاز الليزر الميكروجيت هو نظام تصنيع دقيق ثوري يحقق حرارة خالية من الضررمعالجة المواد بدقة عالية عن طريق ربط أشعة الليزر عالية الطاقة بالجيرات السائلة على نطاق ميكرونتُعد هذه التكنولوجيا مناسبة بشكل خاص لتصنيع أشباه الموصلات، مما يتيح العمليات الحاسمة مثل قطع رقائق SiC/GaN، و حفر TSV، والتغليف المتقدم بدقة أقل من ميكرون (0.5-5μm)، مع القضاء على المناطق المتضررة من الحواف والحرارة (HAZ<1μm) الناجمة عن المعالجة التقليدية.آلية توجيه السائل فريدة من نوعها لا يضمن فقط نظافة التصنيع (وفقا لمعايير الفئة 100)، ولكن أيضا تحسين العائدات بأكثر من 15٪، وهي الآن المعدات الأساسية للجيل الثالث من أشباه الموصلات والشريحة 3D التصنيع.
الخصائص والمزايا
· دقة عالية وكفاءة عالية: تكنولوجيا الليزر الميكروجيت تحقق قطع ومعالجة دقيقة عن طريق ربط شعاع الليزر في طائرة ماء عالية السرعة بعد التركيز،تجنب مشاكل التلف الحراري وتشوه المواد في معالجة الليزر التقليدية، مع الحفاظ على تبريد منطقة المعالجة لضمان الدقة العالية والتشطيب السطحي.
· عدم وجود أضرار في المواد والمناطق المتأثرة بالحرارة: تستخدم هذه التقنية قدرات تبريد الطائرات المائية لخلق تقريباً أي مناطق متأثرة بالحرارة أو تغييرات في الهيكل الدقيق.مع إزالة الحطام والحفاظ على نظافة الأسطح.
· مناسبة لمجموعة متنوعة من المواد: المعادن والسيراميك والمواد المركبة والماس وكربيد السيليكون والمواد الصلبة والهشة الأخرىخاصة في سمك القطع الذي يصل إلى مليمتر من الأداء الممتاز.
· المرونة والسلامة:تدعم الآلة أوضاع تشغيل متعددة (مثل 3 محورات أو 5 محورات) ومجهزة بنظام التعرف البصري ووظيفة التركيز التلقائي لتحسين كفاءة المعالجة والسلامة
·حماية البيئة وتوفير الطاقة: بالمقارنة مع أساليب معالجة الليزر التقليدية، تخفض تكنولوجيا الليزر الميكروجيت خسائر المواد واستهلاك الطاقة.بما يتماشى مع مفهوم التصنيع الأخضر.
المواصفات
| حجم الطاولة | 300*300*150 | 400*400*200 |
| المحور الخطي XY | محرك خطي محرك خطي | محرك خطي محرك خطي |
| المحور الخطي Z | 150 | 200 |
| دقة تحديد الموقع μm | +/-5 | +/-5 |
| دقة تحديد المواقع المتكررة μm | +/-2 | +/-2 |
| تسارع G | 1 | 0.29 |
| التحكم العددي | 3 محور /3 + 1 محور /3 + 2 محور | 3 محور /3 + 1 محور /3 + 2 محور |
| نوع التحكم العددي | DPSS Nd:YAG | DPSS Nd:YAG |
| طول الموجة nm | 532/1064 | 532/1064 |
| الطاقة الاسمية W | 50/100/200 | 50/100/200 |
| طائرة ماء | 40-100 | 40-100 |
| شريط ضغط الفوهة | 50-100 | 50-600 |
| الأبعاد (آلات الآلة) (العرض * الطول * الارتفاع) ملم | 1445*1944*2260 | 1700*1500*2120 |
| الحجم (خزانة التحكم) (W * L * H) | 700 * 2500 * 1600 | 700 * 2500 * 1600 |
| الوزن (المعدات) | 2.5 | 3 |
| الوزن (خزانة التحكم) كغ | 800 | 800 |
| قدرة المعالجة |
خشونة السطح Ra≤1.6um سرعة الافتتاح ≥1.25mm/s قطع المحيط ≥6mm/s سرعة القطع الخطية ≥50mm/s |
خشونة السطح Ra≤1.2um سرعة الافتتاح ≥1.25mm/s قطع المحيط ≥6mm/s سرعة القطع الخطية ≥50mm/s |
|
لبلور نتريد الغاليوم، مواد نصف الموصلات الفجوة النطاق العريض للغاية (الماس/أكسيد الغاليوم) ، المواد الخاصة في مجال الطيران، LTCC الكربون السيراميكي الركيزة، الكهروضوئية،معالجة بلورات الستيلاتور والمواد الأخرى. ملاحظة: تختلف قدرة المعالجة حسب خصائص المواد |
||
مبدأ العمل
التطبيقات
1الفضاء والشرائح النصفية: تستخدم في قطع زجاجات الكربيد السيليكون، وقطع بلورات نتريد الغاليوم، الخ، لحل مشاكل معالجة المواد الخاصة في مجال الفضاء.
2الأجهزة الطبية: تستخدم في معالجة دقة لأجزاء الأجهزة الطبية عالية الجودة، مثل الزرع والقطاثرات والمسكينات، وما إلى ذلك، مع التوافق البيولوجي العالي وانخفاض متطلبات ما بعد المعالجة.
3أجهزة الإلكترونيات الاستهلاكية ومعدات AR: تحقيق قطع عالية الدقة والرقة في معالجة عدسات AR ، وتعزيز التطبيق على نطاق واسع للمواد الجديدة مثل عدسات كربيد السيليكون.
4التصنيع الصناعي: يستخدم على نطاق واسع في المعادن والسيراميك والمواد المركبة ومعالجة الأجزاء المعقدة ، مثل أجزاء الساعات والمكونات الإلكترونية ، إلخ.
أسئلة وأجوبة
1س: ما هي تكنولوجيا الليزر المجهرية؟
ج: تقنية الليزر الميكروجيت تجمع بين دقة الليزر مع تبريد السائل لتمكين معالجة المواد النظيفة للغاية ذات الدقة العالية.
2س: ما هي فوائد الليزر الميكروجيت في تصنيع أشباه الموصلات؟
ج: إنه يزيل الضرر الحراري والشظايا أثناء قطع / حفر المواد الهشة مثل رقائق SiC و GaN.
