معلومات تفصيلية |
|||
| نطاق الحرارة: | -40 درجة مئوية ~ 260 درجة مئوية | الحد الأدنى لنصف قطر الانحناء: | 10 مم للاستخدام على المدى القصير ، 17.5 مم للاستخدام على المدى الطويل |
|---|---|---|---|
| قطر الألياف: | 3.0 ملم | التدخل الكهرومغناطيسي: | محصن تماما |
| إبراز: | مستشعر درجة الحرارة عالي الدقة بالألياف البصرية,جهاز استشعار درجة الحرارة المقاوم لـ EMI,EMI-Resistant Fiber Optic Temperature Sensor |
||
منتوج وصف
مقدمة المنتج

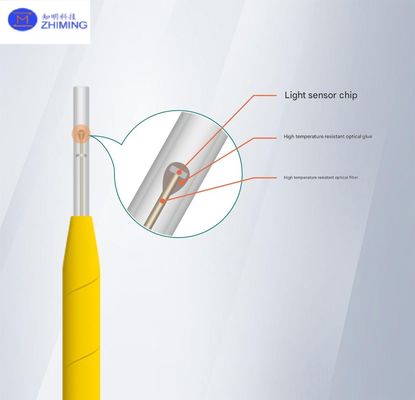

أجهزة استشعار درجة الحرارة بالألياف البصرية من غاليوم آرسنيد هي أجهزة استشعار درجة الحرارة المصنوعة باستخدام غاليوم آرسنيد كمادة حساسة للحرارة.من خلال الاستفادة من خصائص المواد نصف الموصلات غاليوم آرسنيد، حيث تؤدي التغييرات في عرض الفجوة الضوئية إلى تحول يعتمد على درجة الحرارة في حافة امتصاص الضوء ،هذه أجهزة الاستشعار تستخدم الضوء كوسيلة و ألياف الزجاج الكوارتز كوسيلة نقلكريستال غاليوم ارسنيد مغطى بزجاج الكوارتز لتشكيل جهاز الاستشعار
يحتوي جهاز الاستشعار على بنية خالية من الموصلات، مما يجعله محصناً تماماً من التداخلات الكهرومغناطيسية. ويوفر قابلية تكرار ممتازة ودقة عالية واستجابة سريعة وطول عمر الخدمة.هذه أجهزة الاستشعار مناسبة للتطبيقات التي تتطلب موثوقية عالية ومقاومة للتداخل، مثل البيئات التي تنطوي على RFI و EMI و NMR و RF و microwave ومعدات الجهد العالي للغاية والسوائل المعادلة للتآكل.
مبدأ العمل
تستخدم لمراقبة عبر الإنترنت لدرجة حرارة النقطة الساخنة الداخلية للمحولات المغمورة بالزيت.مع أنبوب غلاف داخلي من PTFE مثقوب بشكل متقطع، مما يسمح للسائل بالدخول إلى الغطاء عند الغمر. يحتوي على مقاومة ممتازة للانسداد والاهتزاز. يعتمد جسم جهاز الاستشعار تصميمًا مفتوحًا ذو أداء عازل عالي ،مما يجعلها مناسبة لعمليات تجفيف الفراغ والبيئات المغمورة بالزيت.
المواصفات
| المعلم | المواصفات |
|---|---|
| نطاق الحرارة | -40°C ~ 260°C |
| وقت الاستجابة | < 0.25 ثانية |
| نوع موصلات الألياف | ST |
| الحد الأدنى لقطر الانحناء | 10 ملم لاستخدام قصير الأجل، 17.5 ملم لاستخدام طويل الأجل |
| متطلبات الطول | طول الألياف يصل إلى 500 متر دون التأثير على أداء قياس درجة الحرارة |
| قطر الألياف | 3.0 ملم |

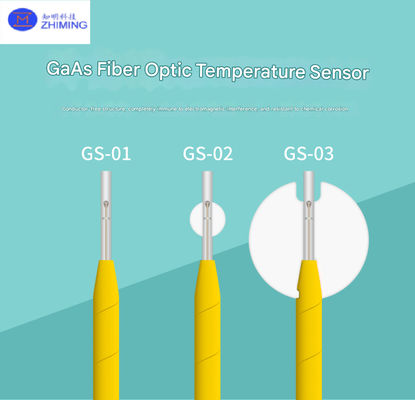

| نوع المسبار | 1رأس المسبار العاري من PTFE |
| مادة الغطاء | أنبوب حلزوني من PTFE + غطاء مثقوب من PTFE |
| المقاومة الكيميائية | مقاومة للتآكل ، مناسبة للتطبيقات طويلة الأجل في زيت المحولات والكروسين وزيوت العزل |
| التداخل الكهرومغناطيسي | منيع تماماً |
| قوة السحب في الألياف | > 55N |
| أداء عزل الزيت | تلبي متطلبات الضوء (ASTM D3426) و مقاومة الجهد المتردد (ASTM D149) |
| التوافق مع الزيت | تتوافق مع ASTM D3455-2011: - اللون (ASTM D1500 و SH/T0168) - محتوى المياه (GB/T7595-2017) - التوتر بين الوجهات (GB/T6541-1986) - فولتاج الانقطاع (GB/T507-2002) - عامل التبديد الكهربائي (GB/T5654-2007) - رقم الحمض (GB/T264-1983) - استقرار اللون (SH/T0168-1992) - محتوى المياه الدقيقة (GB/T7600-2014) |
التطبيقات
المحولات المغمورة بالزيت
مراقبة في الوقت الحقيقي لدرجات حرارة النقاط الساخنة داخل المحولات
مناسبة للاستخدام في بيئات عالية الجهد ومغمرة بالزيت.
البيئات المتداخلة كهرومغناطيسياً
مثالية للمناطق ذات تداخلات RFI أو EMI أو NMR أو RF أو الميكروويف القوية.
مقاومة للتداخل الكهرومغناطيسي بسبب بنيتها الخالية من الموصلات
عمليات تجفيف الفراغ
مصممة لقياس درجات الحرارة الدقيقة في ظروف الفراغ
السوائل المآكلة
المقاومة للتآكل الكيميائي، مما يسمح باستخدامها لفترة طويلة في الكيروسين، الزيوت العازلة، والسوائل التآكلية الأخرى.
سيناريوهات قياس عالية الدقة
وقت الاستجابة السريع ودقة عالية تجعلها مناسبة للتطبيقات التي تتطلب قياسات درجة الحرارة الموثوقة والمتكررة.
معدات الجهد العالي للغاية
مناسبة لمراقبة درجة الحرارة في أنظمة الجهد العالي للغاية بسبب أدائها العازل العالي
التطبيقات الصناعية والبحثية
تستخدم في البحوث العلمية والعمليات الصناعية حيث مراقبة درجة الحرارة غير الغازية والدقيقة أمر حاسم.
البيئات الحرجة
قابلة للتطبيق في البيئات التي تتطلب مقاومة الظروف القاسية، مثل درجات الحرارة العالية والاهتزازات والتعرض الكيميائي.

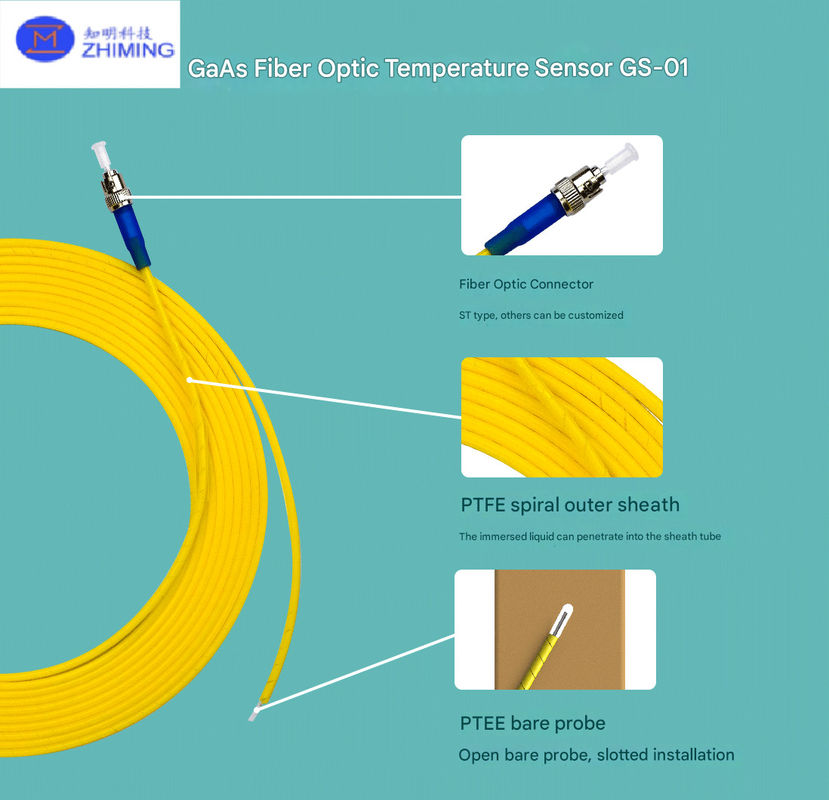

الهيكل المادي
أسئلة وأجوبة
س1: ما هي نطاق درجة حرارة العمل للمستشعر؟
A1:يعمل المستشعر ضمن نطاق درجة الحرارة من -40°C إلى 260°C.
س2: هل يمكن استخدام المستشعر في البيئات المغمورة بالزيت؟
A2:نعم، تم تصميمه خصيصاً للبيئات المغمورة بالزيت، بما في ذلك الاستخدام في المحولات وزيوت العزل.
السؤال 3: هل جهاز الاستشعار مقاوم للتآكل الكيميائي؟
A3:نعم، جهاز الاستشعار مقاوم للغاية للتآكل الكيميائي، مما يجعله مناسبًا للاستخدام لفترة طويلة في الكيروسين وزيت المحولات، والسوائل التآكلية الأخرى.
السؤال 4: ما نوع التطبيقات المناسبة لجهاز الاستشعار؟
A4:مناسب لمراقبة درجة الحرارة بدقة عالية في المحولات ، عمليات تجفيف الفراغ ، المعدات عالية الجهد ،والبيئات ذات التداخل الكهرومغناطيسي القوي أو التعرض للكيماويات.
