معلومات تفصيلية |
|||
| حجم كونترتوب: | 300*300*150 | المحور الخطي xy: | محرك خطي. محرك خطي |
|---|---|---|---|
| المحور الخطي z: | 150 | دقة تحديد المواقع μM: | +/- 5 |
| دقة تحديد المواقع المتكررة μm: | +/-2 | التحكم العددي: | 3 محور /3+1 محور /3+2 محور |
| نوع التحكم العددي: | DPSS ND: YAG | الطول الموجي نانومتر: | 532/1064 |
| القدرة المقدرة وات: | 50/100/200 | نفاثة ماء: | 40-100 |
| إبراز: | آلة لقطع الشريحة بالليزر,آلة ليزر مركبة مصفوفة معدنية,آلة ليزر ميكرو-جيت,Metal matrix composite laser machine,Micro-jet laser machine |
||
منتوج وصف

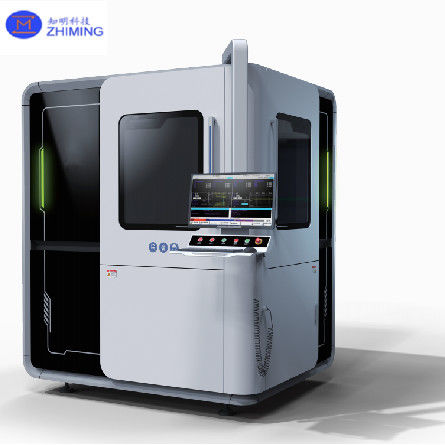

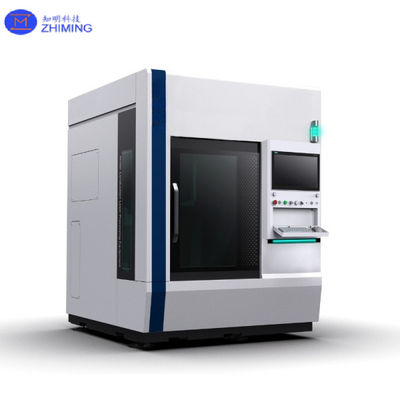

آلة ليزر الميكرو-جيت لمعالجة المواد المركبة للمصفوفات المعدنية
معدات الليزر الميكرو-جيت ومحرك خطي لقطع وقطع الوافرات لمحة عامة عن المنتج:
آلة ليزر مايكرو-جيت هي حل متطور مصمم لمعالجة عالية الدقة للمواد المركبة للمصفوفات المعدنية (MMCs) ، جنبا إلى جنب مع قطع الوافرات وتقطيعها وتقطيعها.استخدام تكنولوجيا الليزر الميكروجيت المتقدمة، هذه الآلة توفر مزيجا فريدا من طاقة الليزر والمياه عالية السرعة لطرد المواد بكفاءة ونظافة،تقليل الضرر الحراري والإجهاد الميكانيكي على المواد الحساسة بشكل كبيرمثالي للصناعات مثل تصنيع أشباه الموصلات، والطيران، ومعالجة المواد المتقدمة، والنظام يتفوق في التعامل مع المواد الصلبة والهشة مثل الكربيد السيليكون (سي سي) ،نتريد الغاليوم (GaN)، وغيرها من المواد المركبة المتخصصة. التشغيل الآلي، منخفضة النفايات يضمن التشطيبات السطحية متفوقة، قطع عالية الجودة، والنتائج الموثوقة، متسقة،المساهمة في زيادة معدلات العائد وخفض تكاليف التشغيلهذه التكنولوجيا تعالج قيود المعالجة التقليدية، وتقدم حلًا مستدامًا وقابلًا للتوسع لتطبيقات أكثر متطلبات في الصناعات عالية الأداء.
مواصفات الجهاز:
| المواصفات | النموذج 1 | النموذج 2 |
|---|---|---|
| حجم الطاولة | 300 × 300 × 150 مم | 400 × 400 × 200 مم |
| محرك خطي (محور XY) | محرك خطي | محرك خطي |
| محرك خطي (محور Z) | 150 ملم | 200 ملم |
| دقة الموقع | ± 5 ميكرومتر | ± 5 ميكرومتر |
| دقة الموقع المتكررة | ± 2 ميكرومتر | ± 2 ميكرومتر |
| التسارع | 1 غرام | 0.29 غرام |
| التحكم العددي (CNC) | 3 - المحور / محور 3 + 1 / محور 3 + 2 | 3 - المحور / محور 3 + 1 / محور 3 + 2 |
| نوع الليزر | DPSS Nd:YAG | DPSS Nd:YAG |
| طول الموجة | 532 nm / 1064 nm | 532 nm / 1064 nm |
| الطاقة المسجلة | 50 واط / 100 واط / 200 واط | 50 واط / 100 واط / 200 واط |
| طائرة ماء | 40 - 100 | 40 - 100 |
| ضغط الفوهة | 50 - 100 بار | 50 - 600 بار |
| الأبعاد (الآلة) | 1445 × 1944 × 2260 مم | 1700 × 1500 × 2120 مم |
| الأبعاد (خزانة التحكم) | 700 × 2500 × 1600 مم | 700 × 2500 × 1600 مم |
| الوزن (الآلة) | 2.5 طن | ثلاثة أطنان |
| الوزن (خزانة التحكم) | 800 كجم | 800 كجم |
قدرات المعالجة:
| القدرة | النموذج 1 | النموذج 2 |
|---|---|---|
| خشونة سطح | Ra ≤ 1.6 ميكرومتر | Ra ≤ 1.2 ميكرومتر |
| سرعة فتح | ≥ 1.25 مم/ث | ≥ 1.25 مم/ث |
| سرعة قطع المحيط | ≥ 6 ملم/ث | ≥ 6 ملم/ث |
| سرعة القطع الخطية | ≥ 50 ملم/ثانية | ≥ 50 ملم/ثانية |

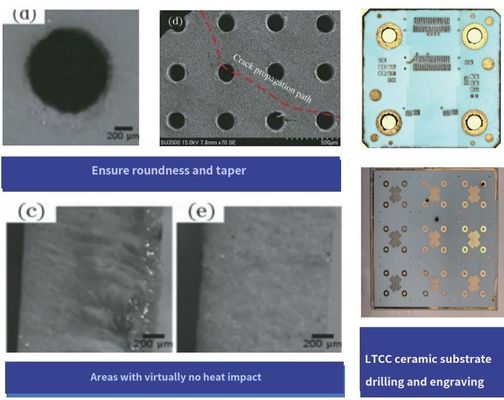

المواد المعالجة:
-
كريستال نتريد الغاليوم (GaN)
-
أشباه الموصلات ذات النطاق العريض للغاية (الماس / أكسيد الغاليوم)
-
المواد الخاصة للطيران والفضاء
-
أسطوانات السيراميك الكربونية LTCC
-
الطاقة الكهروضوئية
-
بلورات الموهب
فوائدنا
-
تكنولوجيا ليزر الميكرو-جيت المتطورة
نحن في طليعة استخدام تكنولوجيا الليزر الميكروجيت (LMJ) ، والتي تجمع بين طاقة الليزر مع طائرات المياه عالية السرعة لتحقيق إزالة المواد بدقة وكفاءة.هذا النهج المبتكر يؤدي إلى الحد الأدنى من الضرر الحراري ويضمن قطع عالية الجودة للمواد الصلبة والهشة مثل كاربيد السيليكون (SiC)، نتريد الغاليوم (GaN) ، وغيرها من أشباه الموصلات المتقدمة. -
كفاءة عالية ودقة
أجهزة الليزر المجهرية لدينا توفر كفاءة معالجة ملحوظة، وتعزز بشكل كبير من الناتج مع الحفاظ على دقة عالية.هذه القدرة حاسمة بشكل خاص في الصناعات مثل تصنيع أشباه الموصلات والطيران، حيث الدقة ضرورية للحفاظ على سلامة الهيكل للمواد.
أسئلة وأجوبة عن آلة الليزر المجهرية
س1: ما هي آلة الليزر الصغيرة النفاثة وكيف تعمل؟
A1:

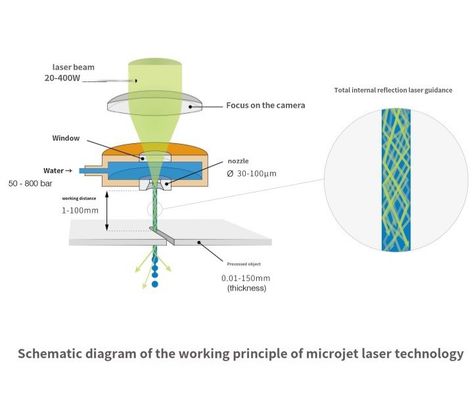

آلة الليزر الميكرو-جيت تجمع بين تكنولوجيا الليزر الميكرو-جيت المتقدمة (LMJ) ، والتي تجمع بين شعاع الليزر المركز مع طائرة الماء عالية السرعة.وإزالة المواد النظيفةيثبت طائرة المياه الليزر، مما يقلل من الضرر الحراري والإجهاد الميكانيكي مع ضمان قطع دقيق في المواد الصلبة والهشة.
س2: ما هي المواد التي يمكن أن تقوم بها آلة الليزر الميكرو-جيت؟
A2:
آلة الليزر الميكرو-جيت متعددة الاستخدامات للغاية ويمكنها معالجة مجموعة واسعة من المواد ، بما في ذلك:
-
كربيد السيليكون (SiC)
-
نتريد الغاليوم (GaN)
-
أشباه الموصلات ذات النطاق العريض للغاية (الماس، أكسيد الغاليوم)
-
المواد الخاصة للطيران والفضاء
-
أسطوانات السيراميك الكربونية LTCC
-
مكونات الطاقة الكهروضوئية
-
بلورات الموهب
وهي مناسبة للصناعات مثل تصنيع أشباه الموصلات والطيران ومعالجة المواد المتقدمة.
