معلومات تفصيلية |
|||
| Wafer Size: | 2" 4" 6" 8"12" | Thinning Range: | 20μm - 800μm |
|---|---|---|---|
| Spindle Speed: | 500 - 6000 rpm | Cooling System: | Water + Air Cooling |
| Power Supply: | AC 380V ±10%, 50/60Hz, 3-phase | الوزن: | تقريبا. 1500 كجم |
| إبراز: | آلة خفيفة الصفائح التلقائية بالكامل,آلة ترقية الوافرات,آلة تخفيف الوافرات GaN,SiC Wafer Thinning Machine,GaN Wafer Thinning Machine |
||
منتوج وصف
مقدمة المنتج

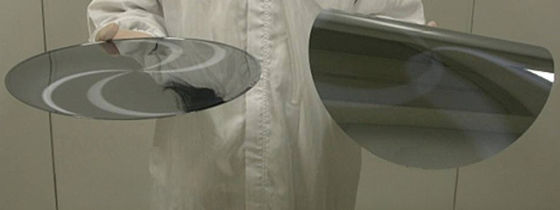

آلة ترقية الوافرة هي أداة حاسمة في تصنيع أشباه الموصلات، مصممة للحد من سمك الوافرة من خلال طحن الظهر الدقيق واللمع.هذه آلة ترقية رقائق يضمن توحيد عالية ونوعية السطح، مما يجعله مناسبًا للمواد مثل السيليكون ، GaAs ، GaN ، و SiC. يلعب دورًا أساسيًا في تطبيقات مثل أجهزة الطاقة ، MEMS ، وأجهزة استشعار الصور CMOS.
مبدأ العمل
تعمل آلة ترقية الشريحة عن طريق تأمين الشريحة وإشراكها مع عجلة طحن دوارة عالية السرعة.تتضمن هذه الآلة خفيفة رقائق أنظمة التحكم المتقدمة لمراقبة ضغط الطحن وسماكة في الوقت الحقيقي، لضمان التخفيف المستقر والموثوق به. آليات التبريد والتنظيف المتكاملة تحسن إنتاجية المعالجة وتقلل من الأضرار.
مواصفات آلة تخفيف الوافر
| المعلم | المواصفات | ملاحظات |
| حجم الوافر | Ø2" إلى Ø12" (اختياري: Ø8" وما فوق) | يدعم ما يصل إلى 300 مم |
| نطاق التخفيف | 50μm - 800μm | الحد الأدنى للسمك الممكن: 20μm (يعتمد على المادة) |
| دقة السماكة | ± 1μm | مع قياس سمك في الخط اختياري |
| خشونة سطح | < 5nm Ra (بعد طحن دقيق) | يعتمد على المادة ونوع العجلة |
| نوع عجلة الطحن | عجلة كأس الماس | قابلة للاستبدال |
| سرعة العجلة | 500 - 6000 دورة في الدقيقة | تحكم سرعة بدون خطوات |
| تشاك الفراغ | مدعوم | علبة فراغ السيراميكية مسامية |
| نظام التبريد | المياه + التبريد بالهواء | يمنع التلف الحراري |
| وضع العمل | شاشة تعمل باللمس مع تحكم PLC | معايير قابلة للتعديل والبرمجة |
| الخصائص الاختيارية | تحميل / تفريغ تلقائي، مراقبة السماكة، محاذاة CCD | قابلة للتخصيص |
| إمدادات الطاقة | التيار المتردد 380 فولت ±10٪، 50/60 هرتز، ثلاثي المراحل | خيارات الجهد المخصصة المتاحة |
| أبعاد الجهاز | حوالي 1800mm × 1500mm × 1800mm | قد تختلف قليلاً حسب النموذج |
| الوزن | حوالي 1500 كجم | بدون نظام التعامل الذاتي |
التطبيقات

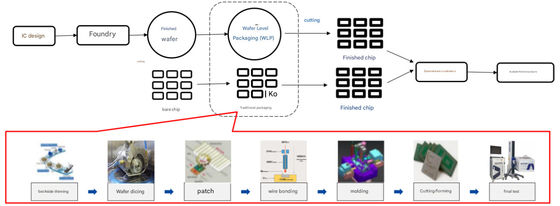

يتم استخدام آلة ترقية الوافر على نطاق واسع في مختلف عمليات تصنيع أشباه الموصلات حيث تتطلب الوافرات رقيقة للغاية ، مثل تعبئة 3D IC ، وتصنيع أجهزة الطاقة ، وأجهزة استشعار الصورة ،وشرائح RFغالبًا ما يتم ربط آلة ترقية الوافر مع عمليات ما بعد الترقية مثل المعادن الخلفية لتوفير حل ترقية كامل.
وبالإضافة إلى ذلك ، فإن آلة ترقية الوافر قابلة للتطبيق في السيناريوهات التالية:
-
العبوة المتقدمة:بما في ذلك حزم FO-WLP و 2.5D و 3D ، حيث تسمح رقائق رقيقة بتكامل أعلى وتوصيلات أقصر.
-
تصنيع جهاز MEMS:يُحسّن ترقّي الوجبة حساسية المستشعر عن طريق إطلاق الطبقة الهيكلية.
-
أجهزة أشباه الموصلات القوية:المواد مثل SiC و GaN تتطلب ترقية رقائق لتقليل خسارة التوصيل وتحسين تبديد الحرارة.
-
رقائق الليدار:يُساعد تقليص الوافر على تحسين الموازنة البصرية والأداء الكهربائي.
-
البحث والتطوير والأكاديمية:تستخدم الجامعات والمؤسسات البحثية آلة ترقية الصفائح لاستكشاف هياكل أشباه الموصلات والتحقق من المواد الجديدة.
أسئلة وأجوبة
س1:ما هي المواد التي يمكن معالجتها بواسطة آلة ترقية الوافر هذه؟
ج1:إن آلة ترقية الفقاقيع لدينا متوافقة مع مجموعة واسعة من المواد، بما في ذلك السيليكون (Si) ، كربيد السيليكون (SiC) ، نتريد الغاليوم (GaN) ، الزعفرة، آرسنيد الغاليوم (GaAs) ، وغيرها.
س2: كيف تضمن آلة ترقية الوافر هذه سمكًا موحدًا؟
A2: يستخدم رأس طحن دقيق مع مراقبة السماكة في الوقت الحقيقي وأنظمة التحكم التكيفية للحفاظ على نتائج التخفيف المتسقة.
س3: ما هو نطاق سمك هذه آلة ترقية الوافر؟
A3: يمكن ترقية الوافرات إلى 50 ميكرومتر أو حتى أرقل ، اعتمادًا على متطلبات المواد والتطبيق.
