معلومات تفصيلية |
|||
| حجم العمل: | φ8 ° ، φ12 ° | حجم الأداة: | 2 "-3" |
|---|---|---|---|
| طاولة تنظيف: | 100-300 دورة في الدقيقة | المغزل الرئيسي: | مزدوج 1.2/1.8/2.4/3.0 كيلو واط ، 60000 دورة في الدقيقة بحد أقصى |
| طاقة كهربائية شغالة: | 3 أطوار 380 فولت 50 هرتز | معلومات المعدات: | 1550 × 1255 × 1880 مم |
| إبراز: | آلة قطع دقة أوتوماتيكية,آلة التقطيع الدقيقة الآلية بالكامل,آلة تحليل الدقة للوافير,Fully automatic Precision Dicing Machine,Wafer Precision Dicing Machine |
||
منتوج وصف
آلة قطع دقيقة آلية
- نعمحلول عالية الأداء في مجال أشباه الموصلات والإلكترونيات والتصنيع الدقيق

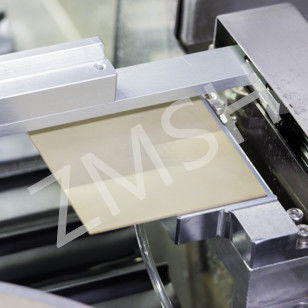

آلة قطع الدقة الآلية مصممة لقطع دقة فائقة للمواد الهشة مثل أشباه الموصلات والسيراميك والزجاج والمواد المركبةتحكم متعدد المحاور، والأنظمة الآلية بالكامل، هذه الآلة توفر دقة و كفاءة لا مثيل لها للتطبيقات مثل قطع رقائق، FPC قطع لوح مرنة، ومعالجة المكونات الصغيرة.
التطبيقات الرئيسية:
- قطع رقائق أشباه الموصلات
- تقسيم الركيزة السيراميكية
- تصنيع الأجهزة الطبية
- إلكترونيات السيارات
- معالجة المكونات البصرية
المزايا الرئيسية:

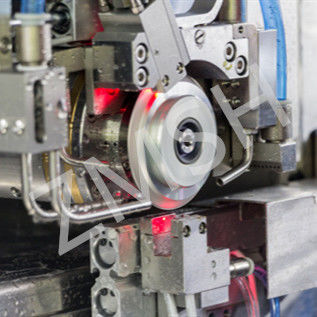

- تكوين مزدوج الغزل لخيارات الطاقة المرنة (1.2/1.8/2.4/3.0 كيلوواط) والقطع فائق السرعة (حتى 60,000 RPM).
- يضمن التزامن متعدد المحاور (حواف Y1/Y2، X، Z1/Z2، O) دقة أقل من الميكرون ومعالجة هندسة معقدة.
- نظام تنظيف تلقائي بالكامل لإنتاج خال من العيوب
المواصفات التقنية
| المعلم- نعم | - نعمالقيمة- نعم |
|---|---|
| - نعمحجم العمل- نعم | Φ8′′، Φ12′′ |
| - نعمالفوهة الرئيسية- نعم | طاقة مزدوجة: 1.2/1.8/2.4/3.0 كيلوواط؛ السرعة القصوى: 60,000 دورة في الدقيقة |
| - نعمحجم الأداة- نعم | 2′′ ′′3′′ |
| - نعمالمحور Y1/Y2- نعم | التكرار: ±0.0001 مم؛ نطاق السفر: <0.002 مم؛ السرعة: 310 مم/ث |
| - نعممحور إكس- نعم | السرعة: 0~600 ملم/ثانية؛ التكرار: ±0.001 ملم |
| - نعمالمحور Z1/Z2- نعم | التكرارية: ± 0.002 ملم؛ نطاق السفر: 0 ∼ 600 ملم/ثانية |
| - نعمO المحور- نعم | زاوية الدوران: ± 15 درجة؛ قابلية التكرار: ± 0.001 مم |
| - نعمطاولة تنظيف- نعم | السرعة: 100~300 دورة في الدقيقة؛ نظام غسل تلقائي بالكامل |
| - نعمالجهد العامل- نعم | ثلاث مراحل 380 فولت، 50 هرتز |
| - نعمالأبعاد (L × W × H)- نعم | 1550 × 1255 × 1880 مم |
| - نعمالوزن- نعم | 2100 كجم |
أداء ونوعيةآلة التقطيع
- نعم
الهندسة الدقيقة- نعم
- الإنجازات±0.0001 ملم قابلية التكرارعلى محاور Y1/Y2 و± 0.002 ملم على محاور Z1/Z2، ضمان جودة حافة ثابتة مع الحد الأدنى من الشظايا أو الشقوق الصغيرة.
- أنظمة الرؤية المتقدمة و ردود الفعل القوية تتكيف مع تشوه المواد و ارتداء الأدوات
- نعمالسرعة والكفاءة- نعم
- السرعة العالية للدوار (60,000 RPM) جنبا إلى جنب مع حركة المحور الخطي 310 مم / ثانية تعظيم الناتج دون المساس بدقة.
- تحميل / تفريغ وتنظيف الآلي يقلل من وقت الدورة بنسبة 30 ٪.
- نعمالمدى الطويل- نعم
- البناء القوي مع التصميم المقاوم لاهتزاز يضمن التشغيل 24/7
- حياة الفولاذ محسّنة لـ 8000 ساعة تحت الاستخدام المستمر

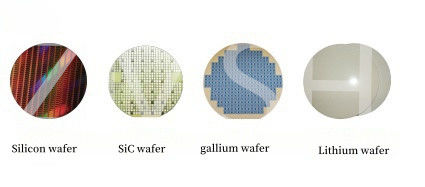

التطبيق
- نصف موصل:تحديد الشرائح إلى 50 ميكرو مترا
- - نعمالأجهزة الطبية:قطع دقيق للمواد المتوافقة بيولوجيا (مثل السيراميك الألومينا).
- - نعمالسيارات:PCB مرنة وتخصيص مكونات أجهزة الاستشعار

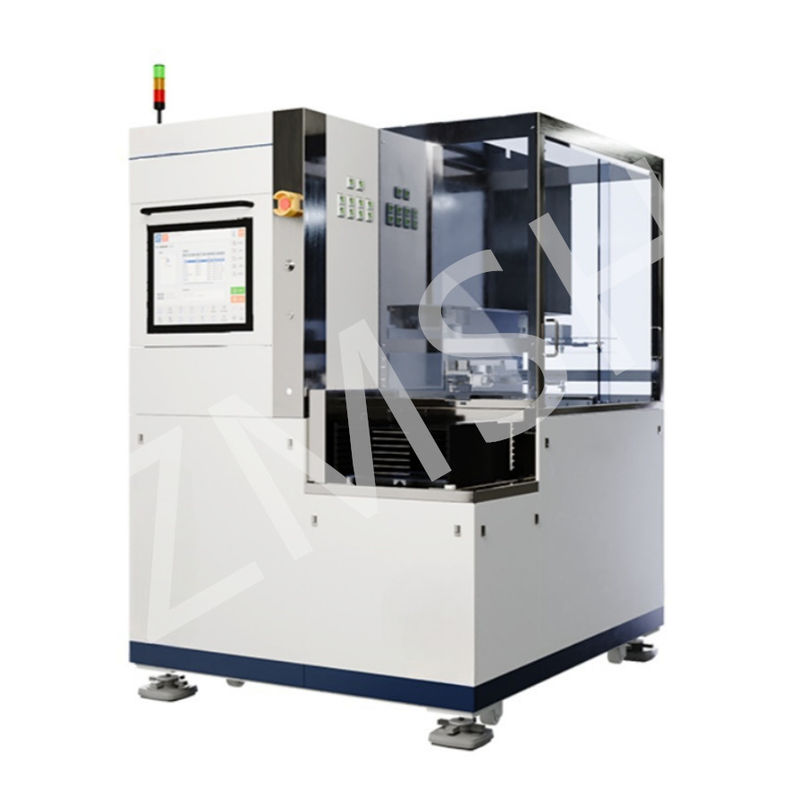

ZMSHآلة قطع دقيقة آلية
الأسئلة الشائعة (FAQ)
- نعمس:ما هي المواد التي تستطيع هذه الآلة التعامل معها؟
أ: تم تصميمه لقطع المواد الهشة مثل أشباه الموصلات والسيراميك والزجاج والمواد المركبة. الاستخدامات الشائعة تشمل شق المذرات ومعالجة الدوائر المطبوعة المرنة (FPC) ،ومكونات الدقة للأجهزة الإلكترونية أو الأجهزة الطبية.
س:ما مدى دقة الجهاز؟
أ:يصل إلى قطع دقيقة للغاية بدقة تصل إلى 0.0001 ملم (أرقل من شعر الإنسان) ، مما يضمن حواف نظيفة مع الحد الأدنى من الشظايا ، حتى للمواد الحساسة.
س:ما الطاقة التي تحتاجها؟
أ: يعمل على طاقة 380 فولت قياسية ثلاثية المراحل (الشائعة في الإعدادات الصناعية). يتكيف نظام الفولاذ المزدوج مع المواد المختلفة عن طريق ضبط طاقة الإخراج.
