معلومات تفصيلية |
|||
| Equipment Area: | 2.62m (Length) × 1.7m (Width) × 1.9m (Height) | Equipment Weight: | 2 tons |
|---|---|---|---|
| Maximum Left-Right Travel: | 700mm | Maximum Front-Back Travel: | 350mm |
| Spindle Speed: | 1450 RPM (50Hz), 1740 RPM (60Hz) | تعديل قابلية العمل: | ± 1-8mm |
| إبراز: | مطلي سطح الدقة,آلة طحن السطح الزعفري,آلة طحن سطح الزعفر CNC,Sapphire Surface Grinding Machine,CNC Sapphire Surface Grinding Machine |
||
منتوج وصف
مقدمة المنتج
المكونات الرئيسية مجهزة بعلامات تجارية معروفة، مما يضمن استقرار عالية ومتانة.
يتم اعتماد مسامير الكرة الدقيقة من الدرجة P3 لنقل ، مما يضمن دقة متفوقة.
يتم استخدام صب الحديد الزهري عالي الجودة ، مما يوفر مقاومة ممتازة للإنحناء والإجهاد الالتواء.الخيارية خزانات التصفية ثلاثية المراحل أو مرشحات الحزام الورقية متاحة للحفاظ على نظافة سائل القطعتحسين أداء التصنيع وطول عمر الأدوات وتقليل التلوث البيئي.
مبدأ العمل

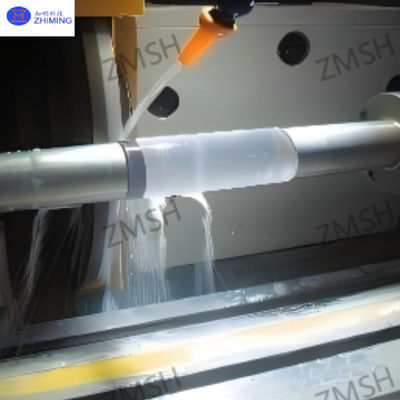

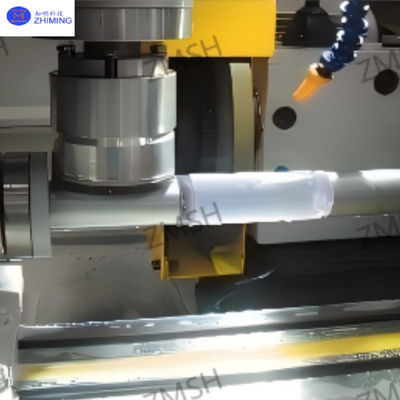

أثناء تشغيل آلة طحن الياقوت، تدور عجلة الطحن بسرعة عالية لطلاء سطح قطعة العمل من الياقوت.الاتصال بين عجلة الطحن والسطح الزعفري يزيل المواد الزائدةأثناء المعالجة ، يجب ضبط المعلمات الرئيسية مثل سرعة دوران عجلة الطحن ومعدل التغذية بدقة لضمان دقة التصنيع.هذا المعدات تلبي متطلبات التصنيع لسطح السطح وسلاسة مواد الزفير.
التكوين الهيكلي

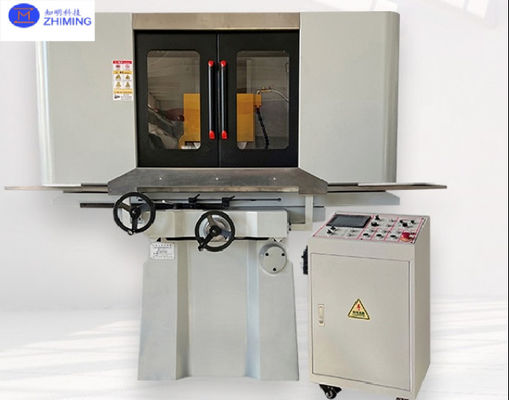

تتكون آلة الطحن من مكونات مثل السرير وطاولة العمل ورأس عجلة الطحن والعمود.
-
السرير:بمثابة أساس للطاحونة، ودعم وزن جميع المكونات الأخرى.
-
طاولة العمل:مصممة لتثبيت وتحريك قطع العمل من الياقوت بينما تسمح بتعديل الموقع الدقيق والحركة الخاضعة للرقابة.
-
رأس عجلة الطحن:مجهزة بعجلة طحن تدور بسرعة عالية لإزالة المواد.
-
العمود:يوفر الدعم الهيكلي ويربط بين جميع المكونات ، مما يضمن التشغيل المستقر والعمل المنسق لتحقيق عملية الطحن.
المواصفات
| البند | القيمة |
|---|---|
| منطقة المعدات | 2.62m (طول) × 1.7m (عرض) × 1.9m (ارتفاع) |
| الوزن | 2.62m (طول) × 1.7m (عرض) × 2.1m (ارتفاع) |
| وزن المعدات | 2 طن |
| مساحة الطاولة | 600×300ملم |
| الحد الأقصى للسفر على طاولة العمل | 525 ملم (المعيار) / 725 ملم (المرتفع) |
| الحد الأقصى للسفر من اليسار إلى اليمين | 700ملم |
| الحد الأقصى للسفر من الأمام إلى الخلف | 350ملم |
| سرعة الطاولة | 5-25 ملم/دقيقة |
| تعديل الطاولة | ± 1 ∼ 8 ملم |
| حجم عجلة الطحن | Ø355mm × Ø127mm × 20×40mm |
| سرعة العجلة | 1450 دورة في الدقيقة (50 هرتز) ، 1740 دورة في الدقيقة (60 هرتز) |
| دقة خطية | ± 0.01mm |
| سطح مسطح | ± 0.01mm |
خصائص الأداء
تظهر آلة الطحن دقة عالية للغاية، قادرة على تحقيق دقة مستوى ميكرون في معالجة سطح الزفير،تلبي بالكامل المتطلبات الصارمة لتصنيع الزفير الراقي.
-
كفاءة الطحن السريع: تعمل الآلة في الطحن عالي السرعة ، مما يتيح الانتهاء بكفاءة من معالجة قطعة العمل السائبة في غضون أطر زمنية قصيرة.
-
التشغيل المستقر: مجهزة بتكنولوجيا تخفيف الاهتزاز ، تضمن الآلة أداءً سلسًا ومتسقًا. الحد الأدنى من الاهتزاز أثناء التشغيل يعزز استقرار المعالجة ،يقلل من معدلات الرفض، ويضمن توحيد جودة المنتج.
-
التحكم المتقدم: يتم دمج تعديلات الدقة للمعلمات مثل سرعة العجلات ومعدل التغذية بسلاسة، مما يضمن نتائج قابلة للتكرار وموثوق بها.
التطبيق
صناعة الإلكترونيات
يستخدم طاحونة السطح الخاصة بالزامير لمعالجة مكونات عالية الدقة مثلأغطية عدسات الكاميرادقة التصنيع (على سبيل المثال، الخامة السطحية ≤ 0.2 μm) يضمن أداء بصري متفوق ونوعية السطح من الياقوت، وتعزيز مباشرةالموثوقيةوطول العمرمن المنتجات الإلكترونية
الصناعة البصرية

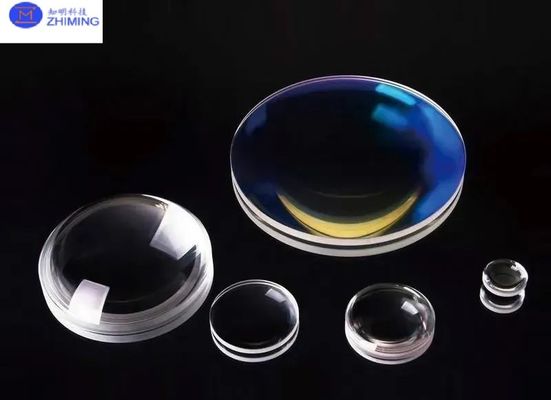

مثالية لمعالجة الدقة منالعدسات الزعفريةوالبريزمات، وتحقيق دقة مستديرة ≤0.003mm. وهذا يلبي متطلبات الجودة الصارمة للأنظمة البصرية، وضمانأداء مستقروالاتساق على المدى الطويلمن الأدوات.
أسئلة وأجوبة
س1: ما هو الحجم الأقصى لقطع العمل من الياقوت الصفراء التي يمكن أن تقوم بها هذه الطاحونة؟
A1:نطاق قطر الطحن: Φ2 إلى 12 ".
س2: ما هي المزايا الأساسية لهذه الآلة المحددة للزفير؟
A2:
-
دقة فائقة: يحقق خشونة سطحية ≤0.2 μm ودورية ≤0.003mm ، وتلبية المعايير الصارمة للتطبيقات البصرية والإلكترونية.
-
كفاءة عالية: يعمل بسرعة خطية عجلة 35m/s ويدعم المعالجة السريعة لقطع العمل السائبة.
-
أداء مستقر: يتضمن تقنية تخفيف الاهتزاز لتقليل الاهتزاز التشغيلي ، وضمان الاتساق وتقليل معدلات الرفض.
س3: كيف تضمن الآلة جودة المنتج المتسقة؟
A3:
-
التحكم الدقيق: المعلمات القابلة للتعديل مثل سرعة العجلات ومعدل التغذية (على سبيل المثال، 0.005mm الحد الأدنى لتغذية طاولة العمل) تتيح عمليات دقيقة.
-
تصميم الاستقرار: تعمل عمليات الاهتزاز المنخفضة والمكونات الهيكلية الصلبة (على سبيل المثال، سرير الحديد الزهري عالية الجودة) لتحسين اتساق التصنيع.
