معلومات تفصيلية |
|||
| حجم العمل: | 4 "-8" ، 8 "-12" | تكوين المغزل: | المغزل المزدوج |
|---|---|---|---|
| قوة المحرك: | 7.5 كيلوواط ، 8.3 كيلوواط | سرعة الدوران: | 1000-6000 دورة في الدقيقة |
| z-axis min. تغذية الخطوة: | 0.0001 مم | دقة قطع: | ± 0.002 مم |
| إبراز: | آلة التخفيف الآلي 12 بوصة,آلة التخفيف التلقائية عالية الدقة,طحن قطع المواد آلة التخفيف التلقائية,high precision Automatic Thinning Machine,grinding cutting material Automatic Thinning Machine |
||
منتوج وصف

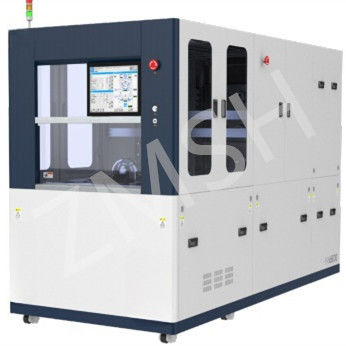

آلة التخفيف الآلي 8-12 بوصة
آلة التخفيف التلقائي 8-12 بوصة هي حل متطور مصمم للطحن الدقيق جداً وقطع و معالجة الموادهذه الآلة تلبي الاحتياجات الصناعية المتنوعة، تقدم تشكيلين للتعامل مع قطع العمل تتراوح من 4 "-8" (0200 مم) إلى 8 "-12" (0300 مم).
هذه الآلة تجمع بين الأتمتة المتقدمة مع التصميم الميكانيكي القوي، مما يضمن دقة و إنتاجية استثنائية.تكوينها المزدوج للفولاذ وأوضاع المعالجة القابلة للتخصيص (مبللة / جافة) تجعلها مثالية للتطبيقات مثل طحن المعادن، وقطع الدقة، وتشطيب السطح. إدراج مراقبة تدفق المياه في الوقت الحقيقي وأنظمة القفازات الفراغية يزيد من سلامة التشغيل والاتساق.
المواصفات التقنية
| المعلم- نعم | - نعمالحد الأقصى @200 ملم (4"-8") - نعم | - نعمالحد الأقصى @300 ملم (8-12")- نعم |
|---|---|---|
| - نعمحجم العمل- نعم | ما يصل إلى 200 مم (4"-8") | ما يصل إلى 300 ملم (8"-12") |
| - نعمتشكيل الغزل- نعم | فولاذ مزدوج | فولاذ مزدوج |
| - نعمقوة المحرك- نعم | 7.5 كيلوواط | 8.3 كيلوواط |
| - نعمسرعة الدوران- نعم | 1000~6000 دورة في الدقيقة | 1000~4000 دورة في الدقيقة |
| - نعممحور Z Min. تغذية الخطوة- نعم | 0.0001 ملم | 0.0001 ملم |
| - نعمدقة القطع- نعم | ± 0.002 ملم | ± 0.002 ملم |
| - نعمعجلة طحن- نعم | Ø200 ملم (Tsz25 ملم، R≥2000 ملم) | Ø300 ملم (Tsz25 ملم، R≥2000 ملم) |
| - نعمسمك القطعة- نعم | 0.1 ∙ 1.2 ملم | 0.1 ∙ 1.2 ملم |
| - نعمتشاك الفراغ- نعم | -65 إلى -420 ملم زئبق | -65 إلى -420 ملم زئبق |
| - نعمسرعة الدوران- نعم | 0~200 دورة في الدقيقة | 0~200 دورة في الدقيقة |
| - نعمأبعاد الجهاز- نعم | 3140 × 1790 × 1820 مم | 3140 × 1790 × 1820 مم |
| - نعموزن الجهاز- نعم | 5200 كجم | ~5200 كجم |
الميزات الرئيسية والمزايامن آلة التخفيف
- نعم
-
- نعمتصميم الإثنين- نعم
- معالجة قطعتين في وقت واحد تعزز الكفاءة دون المساس بدقة.
-
- نعممحرك دقيق جداً ومؤشر- نعم
- محركات قوية بقوة 7.5 كيلوواط/8.3 كيلوواط تدفع المواسير القادرة على سرعات تصل إلى 6000 دورة في الدقيقة، مما يضمن إزالة المواد بسرعة مع الحفاظ علىدقة القطع ± 0.002 ملم.
-
- نعمتحكم ذو محور Z فائق الدقة- نعم
- - نعم0.0001 ملم إمدادات خطوةيسمح بتعديلات صغيرة لأعمال معقدة مثل طحن القطع أو طلاء السطح.
-
- نعمأساليب معالجة متعددة- نعم
- دعمالرطب (بمساعدة المبرد) وجاف (تبريد المروحة عالية الضغط) العمليات التي تناسب أنواع المواد وتقلل من تراكم الحرارة.
-
- نعمنظام شاك فراغ قوي- نعم
- عازل قطعة العمل مستقرة مع ضغط امتصاص قابل للتعديل (-65 إلى -420 ملم زئبق) يضمن الموازنة والسلامة أثناء المعالجة عالية السرعة.
-
- نعمواجهة سهلة الاستخدام- نعم
- أ.12شاشة تعمل باللمس بقيمة 0.1 بوصةالمتكاملة مع جهاز كمبيوتر صناعي تبسط برمجة المعلمات ومراقبة الوقت الحقيقي.
-
- نعمصيانة قليلة- نعم
- - نعمشطف + تنظيف المروحة عالية الضغطالنظام يقلل من وقت التوقف من خلال منع تراكم الحطام.
التطبيق
صناعة أشباه الموصلات
آلة التخفيف الآلي 8-12 بوصة تم تصميمها لتلبية المتطلبات الصعبة من تصنيع أشباه الموصلات،والأتمتة لمعالجة الصفائح من الجيل القادم.

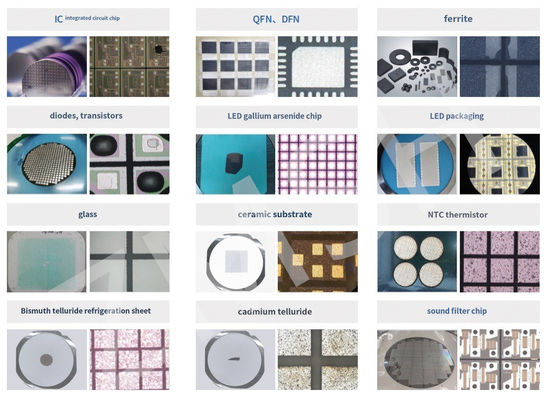

1- التنوع المادي
- يدعم السيليكون ، SiC (كربيد السيليكون) ، GaN (نيتريد الغاليوم) ، الزعفرة ، وغيرها من مواد أشباه الموصلات المركبة.
- مثالية لأجهزة الطاقة (على سبيل المثال ، IGBTs ، MOSFETs) ، الطاقة الكهروضوئية ، أجهزة الاستشعار MEMS ، والمكونات البصرية الإلكترونية التي تتطلب معالجة رقائق رقيقة للغاية (< 1.2 مم).
2 - التخفيف الدقيق للوافير
- يحقق دقة القطع ± 0.002 ملم وتغذية 0.0001 ملم بخطوة صغيرة للحصول على الحد الأدنى من فقدان المواد والترقق الخالي من الإجهاد.
- يضمن سمك موحد عبر رقائق 8 ′′ 12 بوصة ، وهو أمر بالغ الأهمية للتراص والتكامل ثلاثي الأبعاد في التعبئة والتغليف المتقدم.
- نعم
3أوتوماتيكاً عالية الناتج
- تصميم الفوهة المزدوجة يعالج رقائقين في وقت واحد، مضاعفة الإنتاج مع الحفاظ على الاتساق.
- يضمن نظام الـ vacuum chuck الآلي (-65 إلى -420 mmHg) رقائق ذات سمك مختلف (0.1 ∼1.2 mm) للطحن عالي السرعة الخالي من التلوث.
- نعم
4التشغيل الآلي الكامل لإنتاج النطاق
- يعمل التشغيل المزدوج الرطب / الجاف على تحسين استبعاد الحرارة وإدارة الحطام أثناء ترقية رقائق الحجم الكبير.
- 12الواجهة ذات الشاشة اللمسية مساحة 1 بوصة تمكن من تدفقات عمل قابلة للبرمجة للمهام المتكررة في MEMS وتصنيع أجهزة الاستشعار وتصنيع الأجهزة الفوتونية.
- نعم5دعم تكنولوجيا الحدود
- تمكن من الاختراق في وحدات طاقة GaN على Si و SiC من خلال تحقيق طبقات epitaxial رقيقة للغاية عالية الجودة.
- متوافق مع اتجاهات التكامل غير المتجانسة، مثل التغليف على مستوى الوافر (FOWLP) والهندسة المعمارية للشيبلت.

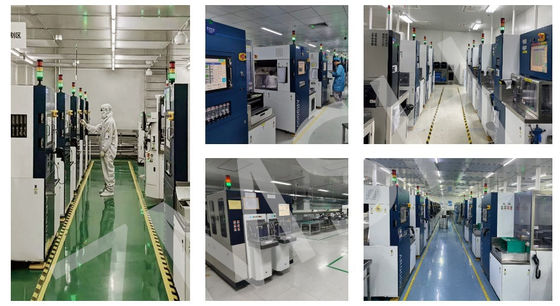

آلة التخفيف التلقائية ZMSH
الأسئلة الشائعة (FAQ)
- نعمس:ما هي مواد أشباه الموصلات التي تدعمها هذه الآلة؟
أ:يعالج السيليكون (Si) ، كربيد السيليكون (SiC) ، نتريد الغاليوم (GaN) ، الزفير ، والمواد المركبة الأخرى. مثالية لأجهزة الطاقة (مثل IGBTs ، MOSFETs) ، الطاقة الكهروضوئية ، أجهزة استشعار MEMS,و المكونات الالكترونية الضوئية التي تتطلب معالجة رقائق رقيقة للغاية
- نعمس:هل يمكن أن تتعامل مع رقائق رقيقة للغاية (< 1.2 ملم) ؟
أ:نعم! مع دقة القطع ± 0.002 ملم ونظام التشغيل الفراغ، فإنه يثبت رقائق من 0.1 ∼ 1.2 ملم سميكة، ومنع شق الحافة أو تلف الإجهاد.
س: كيف يضمن هذا التصنيع الدقيق؟
أ:مجهزة بخدمة التغذية الميكرو خطوة 0.0001 ملم والخوارزميات الذكية التي تعوض عن التشوه الحراري والأخطاء الميكانيكية،ضمان الاتساق في التكامل الثلاثي الأبعاد والتعبئة غير المتجانسة.
