6 بوصات سيك واحد بلورية موصلة على سيك مركب بوليكريستالين
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ZMSH |
شروط الدفع والشحن:
| Minimum Order Quantity: | 1 |
|---|---|
| الأسعار: | undetermined |
| Packaging Details: | foamed plastic＋carton |
| Delivery Time: | 4weeks |
| Payment Terms: | T/T |
| القدرة على العرض: | 1 قطعة / الشهر |
|
معلومات تفصيلية |
|||
| نوع المنتج: | رقاقة ثنائية واحدة من الكريستال (الركيزة المركب) | Wafer Size: | 6 inches (150 mm) |
|---|---|---|---|
| نوع الركيزة: | Polycrystalline SIC مركب | Crystal Structure: | 4H-SiC or 6H-SiC Single Crystal |
| إبراز: | 6 بوصات سليكون كاربيد وافير,رقائق الكربيد السيليكوني الكريستالي,Single CrystalSilicon Carbide Wafer |
||
منتوج وصف
الـ 6 بوصات من الـ SiC ذات الكريستال الواحد الموصل على الـ SiC المجمع البوليكريستال
ملخص لـ 6 بوصات من SiC ذات الكريستال الواحد الموصل على التربة المركبة SiC متعددة البلوراتe
الـ
6 بوصات من الكريستال الواحد الموصل لـ SiC على البولي كريستالالصف SiC التربة المركبة هو نوع جديد من بنية التربة شبه الموصلة.
يكمن جوهرها في الربط أو النمو البصري لفيلم رقيق من SiC موصل واحد البلور على رصيف كربيد السيليكون متعدد البلورات.هيكله يجمع بين الأداء العالي لـ SiC البلورية الواحدة (مثل الحركة العالية للناقلة وانخفاض كثافة العيوب) مع تكلفة منخفضة ومزايا الحجم الكبير للاستعمالات البولي بلورية SiC.
وهي مناسبة لتصنيع أجهزة عالية الطاقة عالية التردد وهي تنافسية بشكل خاص في التطبيقات ذات التكلفة الفعالة.يتم تحضير الركائز SiC البوليكريستالية عن طريق عمليات التخمير، مما يقلل من التكلفة ويسمح لأحجام أكبر (مثل 6 بوصات) ، ولكن جودتها الكريستالية أسوأ وليست مناسبة لأجهزة عالية الأداء مباشرة.
جدول الخصائص، الميزات التقنية، ومزاياالـ 6 بوصات من الـ SiC ذات الكريستال الواحد الموصل على الـ SiC المجمع البوليكريستال
جدول الصفات
| البند | المواصفات |
| نوع المنتج | رقاقة سيكي أوبيتاكسيال أحادية البلور (الواحد) |
| حجم الوافر | 6 بوصات (150 ملم) |
| نوع القالب | مركب سي سي البوليكريستالين |
| سمك القالب | 400×600 ميكرومتر |
| المقاومة للجزء السفلي | <0.02 Ω·cm (نوع الموصل) |
| حجم الحبوب البوليكريستالية | 50×200 ميكرومتر |
| سمك الطبقة القاعدية | 515 ميكرومتر (يمكن تخصيصها) |
| النوع المنشط للطبقة القاعية | النوع N / النوع P |
| تركيز الناقل (Epi) | 1 × 1015 1 × 1019 سم -3 (اختياري) |
| خشونة السطح العضلي | < 1 نانومتر (AFM، 5 μm × 5 μm) |
| التوجه السطحي | 4 درجة خارج المحور (4H-SiC) أو اختياري |
| هيكل الكريستال | 4H-SiC أو 6H-SiC كريستال واحد |
| كثافة خلع المسامير (TSD) | < 5 × 104 سم -2 |
| كثافة الانحراف في المستوى الأساسي (BPD) | < 5 × 103 سم -2 |
| نموذج تدفق الخطوات | واضحة ومنتظمة |
| معالجة السطح | ملمع (مستعد للـ Epi) |
| التعبئة | حاوية الوافرة الواحدة، مغلقة بالفراغ |
الخصائص التقنية والمزايا
التوصيل العالي:
أفلام SiC البلورية الواحدة تحقق مقاومة منخفضة (<10-3 Ω · cm) من خلال التكثيف (على سبيل المثال ، مكثف النيتروجين لنوع n) ، وتلبية متطلبات الخسارة المنخفضة لأجهزة الطاقة.
سلكية حرارية عالية:
يحتوي SiC على موصلات حرارية أكثر من ثلاثة أضعاف السيليكون، مما يتيح تبديد الحرارة الفعال مناسبًا للبيئات عالية درجة الحرارة مثل محولات EV.
خصائص الترددات العالية:
تحرك الكترونات العالي من SiC البلورية الواحدة يدعم التبديل عالية التردد، بما في ذلك أجهزة 5G RF.
خفض التكاليف من خلال الرواسب البوليكريستالية:
يتم إنتاج الركائز السي سي البوليكريستالية عن طريق تجميد المسحوق ، وتكلف حوالي 1/5 إلى 1/3 من الركائز البلورية الواحدة ، ويمكن توسيعها إلى 6 بوصات أو أحجام أكبر.
تكنولوجيا الارتباط غير المتجانس:
عمليات الربط عالية درجة الحرارة و عالية الضغط تحقق ربطًا على المستوى الذري بين SiC البلورية الواحدة وواجهات الركيزة متعددة البلورات.تجنب العيوب الشائعة في النمو القصبي التقليدي.
قوة ميكانيكية محسنة:
تعوض صلابة الركائز البوليكريستالية العالية عن هشاشة SiC البلورية الواحدة ، مما يعزز موثوقية الجهاز.

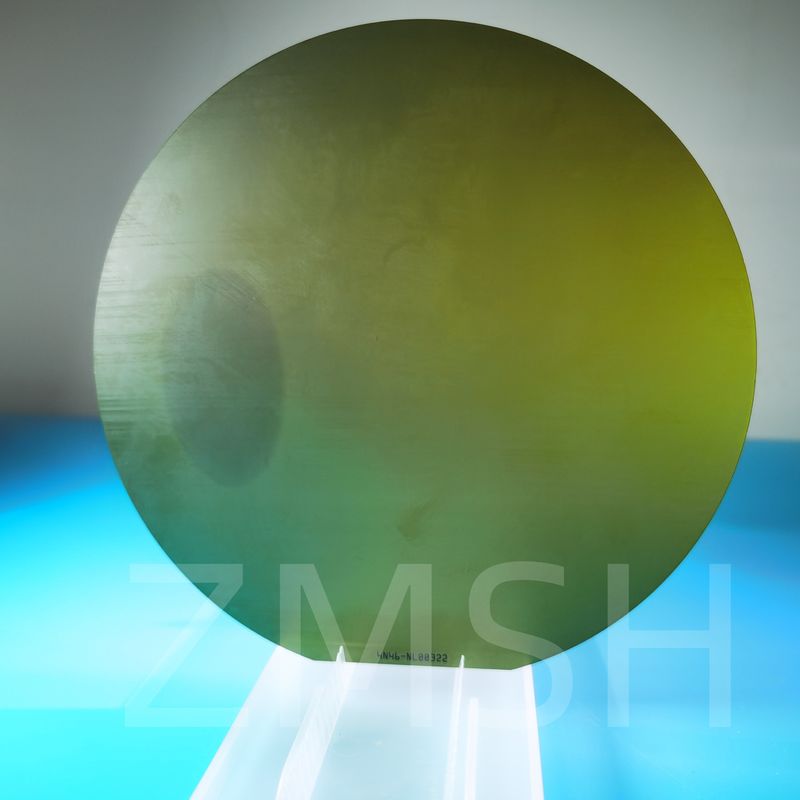

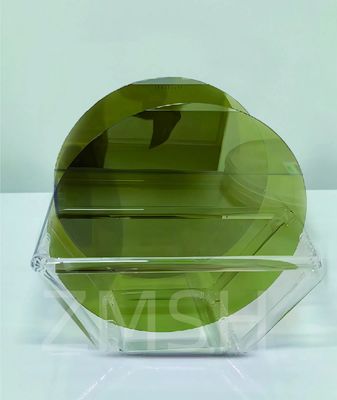

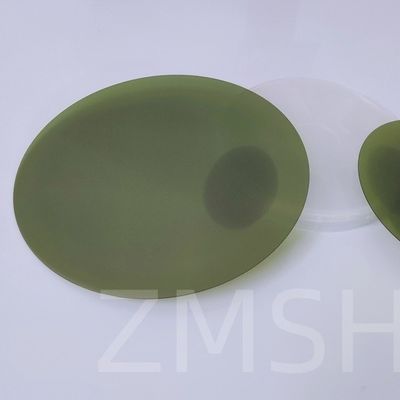

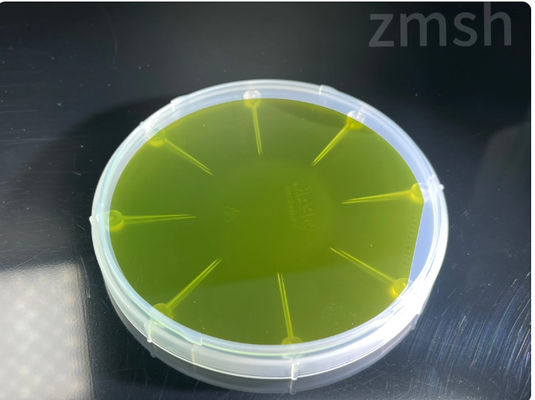

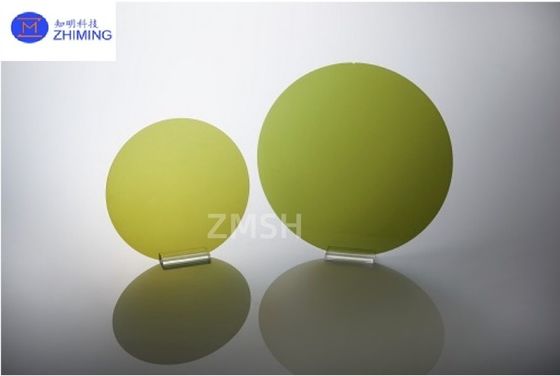

عرض الصورة المادية
عملية تصنيع الـ SiC أحادي الكريستال الموصلة بـ 6 بوصات على الركيزة المركبة المتعددة الكريستالات SiC
تحضير الركيزة المتعددة البلورات SiC:
يتم تشكيل مسحوق كربيد السيليكون إلى أسطوانات بوليكريستالية (~ 6 بوصات) عن طريق الغليان عالية درجة الحرارة.
نمو فيلم SiC البلورية الواحدة:
يتم زراعة طبقات SiC أحادية البلورات على الهيدروجين على الركيزة البوليكريستالية باستخدام ترسب البخار الكيميائي (CVD) أو نقل البخار الفيزيائي (PVT).
تكنولوجيا الارتباط:
يتم تحقيق الربط على المستوى الذري في الواجهات البلورية الواحدة والبولي كريستالية عن طريق ربط المعادن (مثل معجون الفضة) أو الربط المباشر (DBE).
معالجة التخمير:
يُحسّن التسخين عند درجة حرارة عالية جودة الواجهة ويقلل من مقاومة الاتصال.
مجالات التطبيق الرئيسيةالـ 6 بوصات من الـ SiC ذات الكريستال الواحد الموصل على الـ SiC البولي كريستالين المركب
مركبات الطاقة الجديدة
- المحولات الرئيسية: المحولات الواحدة الكريستالية SiC MOSFETs تعمل على تحسين كفاءة المحول (تخفيض الخسائر بنسبة 5٪ إلى 10٪) وتقليل الحجم والوزن.خصائص التبديل عالية التردد تقصير أوقات الشحن ودعم منصات عالية الجهد 800 فولت.
إمدادات الطاقة الصناعية والطاقة الكهروضوئية
- محولات التردد العالي: تحقيق كفاءة تحويل أعلى (> 98٪) في الأنظمة الكهروضوئية ، مما يقلل من تكلفة النظام الإجمالية.
- الشبكات الذكية: الحد من خسائر الطاقة في وحدات نقل التيار المستمر عالية الجهد (HVDC).
الطيران والفضاء والدفاع
- الأجهزة الصلبة للإشعاع: مقاومة الإشعاع لـ SiC واحد الكريستال مناسبة لوحدة إدارة الطاقة الفضائية.
- أجهزة استشعار المحرك: تسامح درجات الحرارة العالية (> 300 درجة مئوية) تبسط تصميم نظام التبريد.
الإذاعة السريعة والاتصالات
- أجهزة 5G المليمتر: توفر أجهزة GaN HEMT القائمة على SiC البلورية الواحدة إنتاجًا عالي التردد والطاقة.
- الاتصالات الفضائية: الأساسات البوليكريستالية مقاومة الاهتزاز تتكيف مع البيئات الفضائية القاسية.
أسئلة وأجوبة
س:ما مدى قناة التوصيل لـ 6 بوصات من الكريستال الواحد من سي سي على رصيف مركب من سي سي متعدد الكريستالات؟
أ:مصدر الموصلات: يتم تحقيق موصلات SiC البلورية الواحدة بشكل رئيسي عن طريق الدوبينغ مع عناصر أخرى (مثل النيتروجين أو الألومنيوم). يمكن أن يكون نوع الدوبينغ نوع n أو نوع p ،مما يؤدي إلى موصلات كهربائية مختلفة وتركيزات حاملات.
تأثير سي سي متعدد البلورات: يظهر سي سي متعدد البلورات عادةً موصلة أقل بسبب عيوب الشبكة والتقطعات التي تؤثر على خصائصه الموصلة. وبالتالي ، فإن سي سي متعدد البلورات يظهر عادةً موصلة أقل بسبب عيوب الشبكة والتقطعات التي تؤثر على خصائصه الموصلة.في رصيف مركب، قد يكون للجزء البوليكريستالي بعض التأثير المثبط على التوصيل العام.
مزايا الهيكل المركب:يمكن أن يزيد الجمع بين SiC أحادي الكريستال الموصل مع SiC البوليكريستالية من مقاومة درجات الحرارة العالية والقوة الميكانيكية العامة للمادة، مع تحقيق الموصلات المرجوة من خلال تصميم محسّن في تطبيقات معينة.
إمكانات التطبيق: This composite structure is often used in high-power electronic devices and high-temperature environments because its excellent thermal and electrical conductivity make it suitable for operation under extreme conditions.
