| اسم العلامة التجارية: | ZMSH |
| الـ MOQ: | 1 |
| شروط الدفع: | T/T |
لمحة عامة عن المنتج

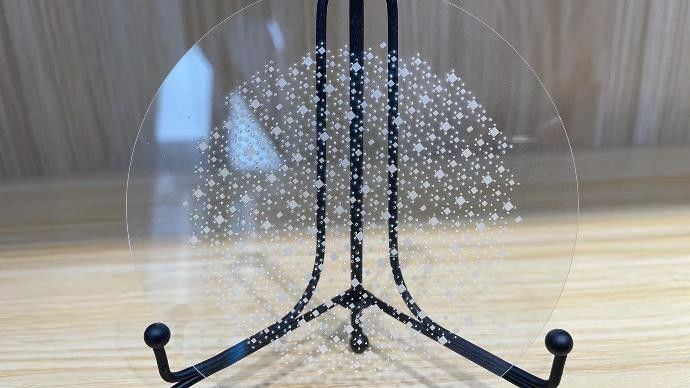

TGV Sapphire هو مادة زجاجية موصلة شفافة تستند إلى أسطوانات الزفير (Al2O3) ، ومغطاة بأفلام أكسيد موصل شفافة (TCO) (على سبيل المثال ، ITO ، AZO) عن طريق رش المغناطيس.TGV Sapphire يجمع بين صلابة الزفير عالية جداً، مقاومة درجات الحرارة العالية، و TCO الأفلام التوصيل والشفافية، مما يجعلها مثالية للأجهزة الإلكترونية عالية الأداء في البيئات القاسية.
المبدأ- نعم
استخدامالليزرالحفرأوجافالحفرعموديةالقنواتمععاليةالجانبالنسبهمcreatedفيالـالزهورالركيزةهذهالقنواتهممعدنيةإلىتمكينعموديةالكهرباءالإشارةالنقلبينماالحفاظالـالزهورالبصريةالوضوحوالميكانيكيةالنزاهة.
زعيم الزعفرة:الزفير (Al2O3) هو واحد من أصعب مواد الأكسيد في الطبيعة ، ويقدم استقرارًا كيميائيًا استثنائيًا ، وموصلية حرارية عالية (~ 40 W / m · K) ، ومساحة عرض ضوئية واسعة (~ 9.9 eV) ،تتيح مقاومة درجات الحرارة العالية والبيئات الكيميائية القاسية.
طبقة موصلة شفافة:يتم إيداع فيلم TCO على نطاق نانوي (على سبيل المثال ، ITO) على سطح الزفير عن طريق ترسب البخار الفيزيائي (PVD) ، مما يوازن بين الانتقال العالي (> 90٪) والمقاومة المنخفضة للورق (≤10 Ω / مربع).
التحديات التقنية
صلابة شديدة
يحتوي الزعفرة على صلابة موهز 9 (ثانيًا فقط للماس) ، مما يجعل أدوات الحفر الميكانيكية التقليدية (مثل حفر كربيد التنغستن) عرضة للانحلال السريع أو حتى غير فعالة.
خطر الكسر الهش
يجعلها الزهريّة ذات الهيكل البلوريّ الواحد عرضةً للتصدّع المجهريّ أو تشقّق الحواف أو التقطّع أثناء المعالجة، مما يعرّض جودة جدار الثقب وموثوقية الجهاز للخطر.
متطلبات الثقوب الصغيرة
بالنسبة لرقائق LED أو أجهزة استشعار MEMS ، غالباً ما تكون هناك حاجة إلى ثقوب ذات قطر < 100 μm ، والتي تتطلب دقة ضمن ± 1 μm.
مكافحة الأضرار الحرارية
العمليات عالية درجة الحرارة (مثل الحفر بالليزر) قد تسبب ذوبان محلي أو شقوق الإجهاد الحراري.
المواصفات
| البند | القيم النموذجية (يمكن تعديلها) |
|---|---|
| المواد | زعفرة بلورية واحدة (طائرة C ، طائرة A اختياري) |
| سمك | 100 ميكرومتر 1000 ميكرومتر |
| قطر الشارع | ≥ 20 ميكرومتر |
| نسبة الجوانب | ≥10:1 |
| من خلال الكثافة | > 1،000،000 vias/cm2 (اختياري) |
| المعادن | الـ Ti/Cu، Ni/Au، Pt، الخ. |
| خشونة سطح | Ra < 1 nm (المتاحة للتلميع) |
| التوافق بين الحزم | التغليف، التغليف، تعبئة MEMS، الخ |
الطلبات
الإلكترونيات الاستهلاكية: شاشات AR / VR المقاومة للخدشات ، خلفيات OLED مرنة.
الأجهزة الإلكترونية الضوئية: مكونات النافذة الليزرية، أجهزة استشعار الأشعة فوق البنفسجية، أسس LED عالية الطاقة.
السيارات: الشاشات السيارات، المكونات البصرية لليدار.
الطيران: أجزاء أقمار صناعية مقاومة للإشعاع ونوافذ المركبات الفضائية.
أسئلة وأجوبة
س1: ما هو الفرق بين TGV Sapphire والزجاج الموصل العادي؟
A1: TGV الزعفرة هي 10 أضعاف أصعب من الزجاج العادي، وتتحمل درجات حرارة تصل إلى 600 درجة مئوية، وتعمل في بيئات كيميائية قاسية.
س2: هل يمكن تخصيص TGV Sapphire (على سبيل المثال، قطع الشكل، ضبط السماكة) ؟
A2: نعم، الأبعاد قابلة للتخصيص، والسمك (0.5mm ~ 5mm) ، وأنماط طبقة موصلة متوفرة.
- نعم
السؤال 3: هل تؤثر درجات الحرارة القصوى على توصيل TGV Sapphire؟
A3: يطابق صفير CTE رقائق السيليكون، مما يضمن التوصيل المستقر تحت درجات الحرارة العالية.
