معلومات تفصيلية |
|||
| المواد: | البصرية Linbo3 Wafes | درجة حرارة كوري: | 1142 ± 2.0 ℃ |
|---|---|---|---|
| زاوية القطع: | X/Y/Z الخ | قطر/حجم: | 2 "/3"/4 "/6"/8 " |
| TTV: | <3µm | التعبئة والتغليف: | 25pcs لكل صندوق |
| إبراز: | زبرة بلورية عالية التردد,SAW LiNbO3 البلورات البلورية,التردد العالي SAW LiNbO3 البلورات البلورية,SAW LiNbO3 Crystal Ingot,High Frequency SAW LiNbO3 Crystal Ingot |
||
منتوج وصف

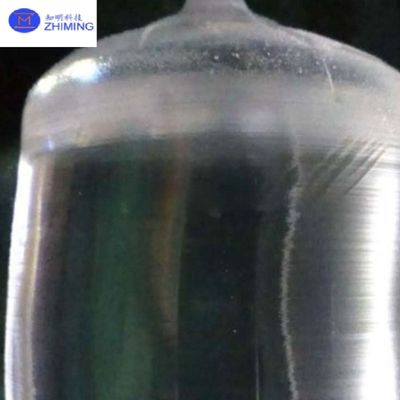

نيوبات الليثيوم (LiNbO3) الكريستال EO/PO المكونات دفاع الاتصالات عالية التردد SAW
تقدم
نيوبات الليثيوم (LN) هو مادة كهربائية حديدية ذات خصائص كهربائية بصرية وغير خطية وقطرية ممتازة.
بلورات نيوبات الليثيوم هي مواد أساسية للمرشدات الموجية البصرية والهواتف المحمولة والأجهزة الاستشعارية الكهربائية الصلبة، والمعدات البصرية، ومختلف التطبيقات البصرية الخطية وغير الخطية الأخرى.
التطبيق الرئيسي لنيوبات الليثيوم (LN) هو في أجهزة الموجات الصوتية السطحية (SAW) لمعدات الاتصالات.
في الاتصالات الصوتية والبيانات، يتم تثبيت أجهزة SAW مثل مرشحات SAW ومرشحات SAW في معدات الاتصالات كمرشحات لمنع الضوضاء والتداخل.كما تستخدم بلورات نيوبات الليثيوم (LN) في التطبيقات البصرية.
نيوبات الليثيوم (LiNbO3) هو مادة كهربائية حديدية مناسبة لتطبيقات متنوعة. تنشأ تنوعها من المادة الداخلية المتميزة للنظرية الكهربائية غير الخطية ،والخصائص الكهربائيةتتضمن التطبيقات التي تستفيد من معامل LN الكهربائي البصري الكبير تعديل الضوئي بالأشعة تحت الحمراء وتبديل Q.
التطبيقات التي تستغل معامل د غير الخطي الكبير لـ LiNbO3 تشمل التذبذب البارامتري البصري ، واختلاط الترددات الاختلافية لتوليد أطوال موجة الأشعة تحت الحمراء القابلة للتعديل ،والجيل الثاني المتناغم.
التطبيقات التي تستخدم خصائصها الكهربائية تشمل المحولات بالموجات فوق الصوتية وأجهزة SAW.
المواصفات
| المواد | الدرجة البصريةرقائق LiNbO3 | |
| كوري تيمب | 1142±2.0 درجة مئوية | |
| زاوية القطع | X/Y/Z الخ | |
| قطر/حجم | "2"/3"/4"/6"/8" | |
| تول ((±) | <0.20 ملم | |
| سمك | 0.1 ~ 0.5 ملم أو أكثر | |
| الشقة الرئيسية | 16mm/22mm /32mm | |
| TTV | 3μm | |
| اركبي | -30 | |
| حركة الدوران | <40μm | |
| التوجه مسطح | كل شيء متاح | |
| نوع السطح | ملمع من جانب واحد / ملمع من جانبين | |
| الجانب الملمع Ra | <0.5nm | |
| S/D | 20/10 | |
| معايير الحافة | R=0.2mm أو Bullnose | |
| معززة بصرياً | Fe/Zn/MgO الخ للوفيرات ذات الجودة البصرية LN< | |
| معايير سطح الوافر | مؤشر الانكسار | لا=2.2878/Ne=2.2033 @632nm طول الموجة |
| التلوث | لا شيء | |
| الجسيمات ¢>0.3 μm | <= 30 | |
| الخدش ، الشظايا | لا شيء | |
| عيب | لا يوجد شقوق على الحواف أو خدوش أو علامات من المنشار أو بقع | |
| التعبئة | كمية/صندوق الوافر | 25 قطعة لكل صندوق |
الخصائص
- نعمالخصائص الحرارية
من الناحية الحرارية ، تظهر بلورات نيوبات الليثيوم (LiNbO3) استقرارًا ممتازًا. فهي تمتلك درجة حرارة كوري العالية (~ 1142 درجة مئوية) ،مما يعني أنها تحتفظ بخصائصها الكهربائية حتى عند درجات حرارة مرتفعةهذا الاستقرار الحراري يضمن وظائف موثوقة في ظل ظروف درجات الحرارة العالية، مما يعزز من عمليتها في تطبيقات درجات الحرارة العالية.
- نعمالخصائص الميكانيكية
من الناحية الميكانيكية ، يعد نيوبات الليثيوم صلبًا ودائمًا نسبيًا. تتمتع الكريستال بقسوة موهز تبلغ حوالي 5 ، مماثلة للزجاج أو مينا الأسنان.هذه السمة تعزز مقاومته للضغوط الجسدية، مما يجعلها مثالية للتطبيقات التي تتطلب صلابة ميكانيكية.
الخصائص الصوتية البصرية- نعم
كريستالات نيوبات الليثيوم تظهر خصائص صوتية بصرية ملحوظة، تتميز بمؤشرات صوتية بصرية عالية.تمكين تعديل الضوء عن طريق الصوتهذه الخاصية تستغل على نطاق واسع في الأجهزة الصوتية البصرية.
- نعمالخصائص الحديدية
LiNbO3 هي بلورة كهربائية حديدية، مما يعني أنها تظهر مجالات مستقطبة تلقائيًا يمكن إعادة توجيهها بواسطة مجال كهربائي خارجي.معدات تحكم الكهربائية البصرية، وتطبيقات أخرى تتطلب التحكم الدقيق في الاستقطاب.
- نعمالخصائص الفيزيائية
سمة حاسمة من بلورات نيوبات الليثيوم هي عدم خطيتها البصرية الهامة ، والتي تدعم فائدتها الواسعة في البصريات. تظهر البلورات أيضًا الانكسار الثنائي ،تقسيم الضوء المتصاعد إلى شعاعين مستقطبين على المستوى الأرجواني.
الخصائص الكيميائية
يظهر LiNbO3 استقرارًا كيميائيًا متميزًا ، مما يجعله جذابًا للغاية لتطبيقات متنوعة.تمكين الاستخدام في البيئات حيث المقاومة الكيميائية ضرورية.
خصائص كهربائية
كمواد كهربائية صلبة، يحول نيوبات الليثيوم بشكل فريد الإجهاد الميكانيكي إلى شحنة كهربائية. يتم الاستفادة من هذه الخصائص في أجهزة مثل أجهزة الاستشعار والمحولات.
- نعمالخصائص البصرية
تتمتع بلورات نيوبات الليثيوم بخصائص بصرية ممتازة ، بما في ذلك انتقال عال عبر النطاق الطيفي المرئي إلى الأشعة تحت الحمراء المتوسطة.هذه النافذة العريضة للنقل تلعب دورا محوريا في التطبيقات البصرية، مما يتيح انتشار الضوء والتفاعل بكفاءة.
تطبيقات نيوبات الليثيوم (LiNbO3)
التطبيقات الكهربائية
كريستالات نيوبات الليثيوم تظهر أداءً كهربائيًا ممتازًا بسبب درجة حرارة كوري العالية
معدل درجة الحرارة المنخفضة للكهرباء الحرارية ، معدل الارتباط الكهربائي الميكانيكي العالي ، خسارة كهربائية معدنية منخفضة ، خصائص فيزيائية كيميائية مستقرة ، قابلية تصنيع ممتازة ،والقدرة على تصنيع الحجم الكبير، بلورات عالية الجودة. بالمقارنة مع المواد الكهربائية التقليدية مثل الكوارتز ، يحتوي نيوبات الليثيوم على سرعة صوتية أعلى ، مما يتيح تطوير أجهزة عالية التردد.
هذه الخصائص تجعل نيوبات الليثيوم مناسبة للموجات الصوتية، المحولات، خطوط التأخير، المرشحات، وغيرها من المكونات.تطبيقات تتراوح بين المجالات المدنية مثل الاتصالات المحمولة، الاتصالات عبر الأقمار الصناعية، معالجة الإشارات الرقمية، التلفزيون، الإذاعة، الرادار، والاستشعار عن بعد، وكذلك القطاعات العسكرية بما في ذلك التدابير المضادة الإلكترونية، الفيوز،وأنظمة التوجيه.
التطبيقات البصرية
وبالإضافة إلى خصائصها الكهربائية، كريستالات نيوبات الليثيوم (LiNbO3) تظهر آثار كهربائية ضوئية غنية،مع تأثيرات الكهربائية البصرية والتأثيرات البصرية غير الخطي تكون بارزة بشكل خاص وتستخدم على نطاق واسعبالإضافة إلى ذلك ، يمكن تصنيع بلورات LiNbO3 إلى موجهات موجات بصرية عالية الجودة عن طريق تبادل البروتونات أو انتشار التيتانيوم ، والبلورات المقطعة بشكل دوري من خلال عكس البولينغ.هذه القدرات تسمح بتطبيقاتها في وحدات التحكم في الكهرباء البصرية، وحدات تعديل المراحل ، المفاتيح البصرية المتكاملة ، المفاتيح الكهربائية البصرية Q ، المنحرفات الكهربائية البصرية ، أجهزة الاستشعار عالية الجهد ، استشعار جبهة الموجة ،أجهزة التذبذب البريمترية البصريةوبالإضافة إلى ذلك، المكونات القائمة على LiNbO3 مثل نظارات الكيل ثنائية الانكسار، الأجهزة البصرية الثلاثية الأبعاد، أجهزة الكشف عن الكهرباء الحرارية تحت الحمراءكما تم الإبلاغ عن أشعة ليزر الموجهة بالموجات.
أسئلة وأجوبة
س1: ما هو نيوبات الليثيوم (LiNbO3)؟ ما هي خصائصه الأساسية؟
أ1:
نيوبات الليثيوم (LiNbO3) هو مادة حديدية كهربائية ذات خصائص رئيسية:
تأثير الكهربائي البصري: يتيح التحكم في الضوء للمعدلات البصرية عالية السرعة.
البصريات غير الخطية: تدعم تحويل التردد (على سبيل المثال ، توليد التوافق الثاني).
التأثير الكهربائي: يحول الإجهاد الميكانيكي إلى إشارات كهربائية للمستشعرات.
درجة حرارة كوري العالية (~ 1142 درجة مئوية): مستقرة في ظل الظروف القاسية.
الشفافية البصرية الواسعة: فعالة من 400 نانومتر (مرئية) إلى 5 ميكرو متراً (في الأشعة تحت الحمراء المتوسطة).
س2: ما هي التطبيقات الرئيسية لنيوبات الليثيوم؟
أ2:
وتشمل التطبيقات الرئيسية:
الاتصالات البصرية: المنظمات، ومركبات تقسيم الموجات.
البصريات غير الخطيّة: الليزر (OPO، SHG) ، التذبذب البريطاني البريطاني.
الأجهزة الكهربائية: مرشحات SAW، محولات الموجات فوق الصوتية.
الأجهزة الكهربائية البصرية: Q-switches، switches photonic.
الدفاع والفضاء: الرادار، التدابير المضادة الإلكترونية، أجهزة الكشف عن الإشعاع.
س3: ما هو نيوبات الليثيوم؟
A13:
نيوبات الليثيوم (LiNbO3) هو مادة كهربائية حديدية ذات خصائص بصرية كهربائية وقطرية وغير خطية. يستخدم على نطاق واسع في الاتصالات البصرية والأجهزة الاستشعارية وأجهزة الليزر.
