|
معلومات تفصيلية |
|||
| هيكل بلوري: | 4H ، 6H ، 3C (الأكثر شيوعًا: 4H لأجهزة الطاقة) | صلابة (Mohs): | 9.2-9.6 |
|---|---|---|---|
| توجيه: | (0001) Si-Face أو C-Face | المقاومة النوعية: | 10²-10⁵ (شبه عقل) ω · سم |
| إبراز: | بلورات البذور SiC,بلورات بذور SiC قطرها 208Mm,صلابة موهس 9.2 بلورات البذور SiC,208Mm Diameter SiC Seed Crystals,Hardness Mohs 9.2 SiC Seed Crystals |
||
منتوج وصف

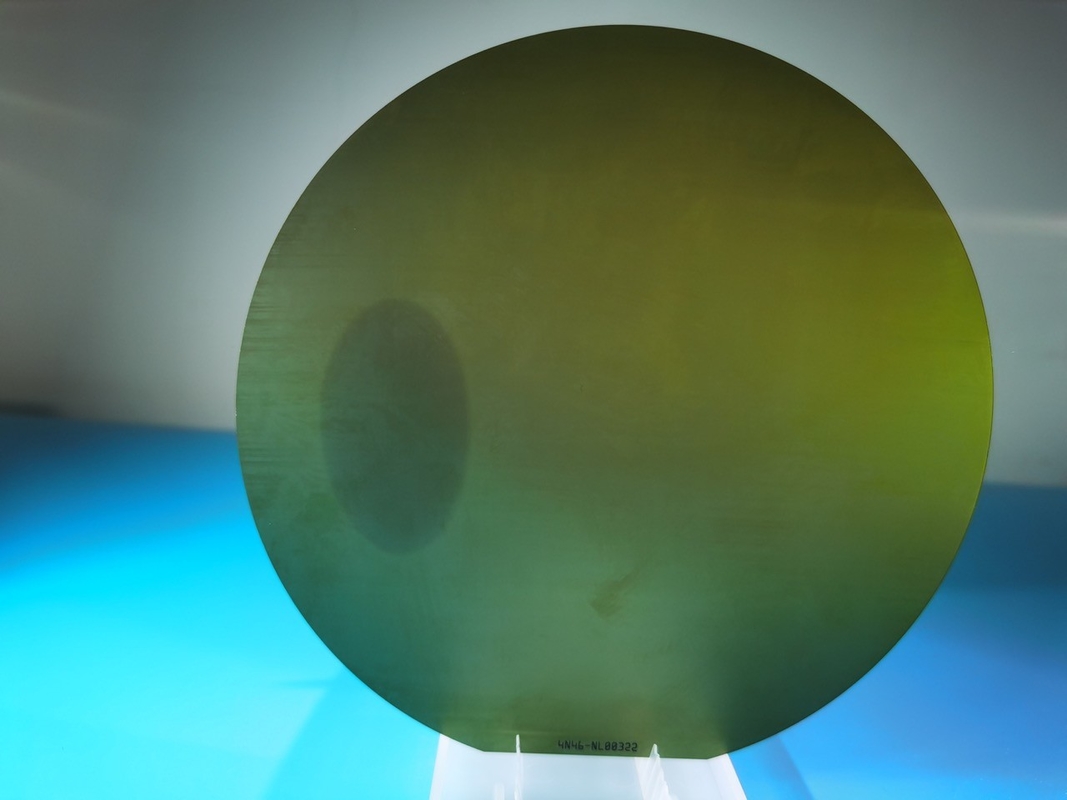

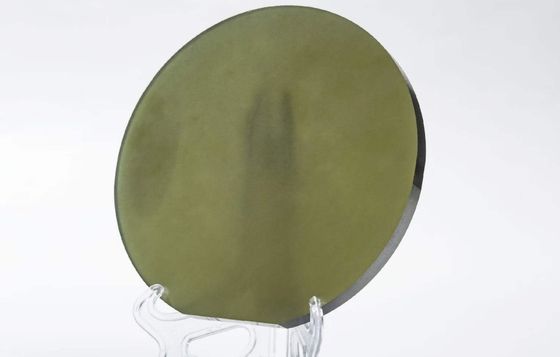

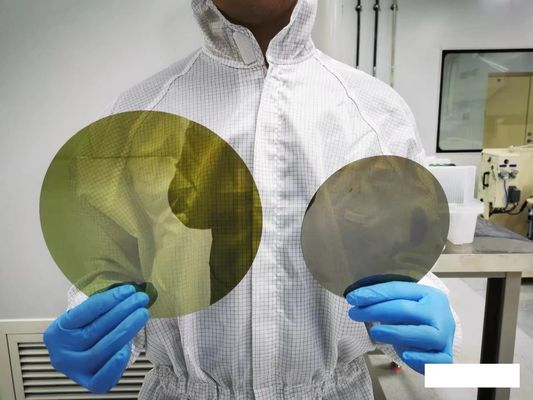

بلورات البذور SiC، وتحديدا تلك التي لها قطرها 153, 155, 205, 203 و 208 مم
ملخص بلورات بذور SiC
بلورات البذور SiC هي بلورات صغيرة بنفس توجيه البلورات مثل البلورات المرغوبة ، والتي تعمل كبذور لنمو البلورات الواحدة.يؤدي التوجهات المختلفة لبلورات البذور إلى بلورات فردية ذات اتجاهات مختلفةبناءً على تطبيقاتها ، يمكن تصنيف بلورات البذور إلى بذور بلورية واحدة من CZ (Czochralski) ، والبذور الذائبة في المنطقة ، وبذور الزفير ، وبذور SiC.
تحتوي مواد SiC على مزايا مثل الفجوة العريضة، والقدرة على التوصيل الحراري العالية، وقوة مجال الانهيار الحرج العالية، وسرعة الانجراف الكهربائية المشبعة العالية،مما يجعلها واعدة للغاية في تصنيع أشباه الموصلات.
تلعب بلورات بذور SiC دورًا حاسمًا في صناعة أشباه الموصلات ، وعمليات إعدادها حيوية لجودة الكريستال وكفاءة النمو.اختيار وإعداد بلورات بذور SiC المناسبة أمر أساسي لنمو بلورات SiCأساليب نمو واستراتيجيات التحكم المختلفة تؤثر بشكل مباشر على جودة وأداء البلورات.يساعد البحث في الخصائص الحرارية وآليات نمو بلورات بذور SiC في تحسين عمليات الإنتاج، تحسين كل من جودة الكريستال والإنتاجية.
جدول خصائص بلورات بذور SiC
| الممتلكات | القيمة / الوصف | الوحدة / الملاحظات |
| هيكل الكريستال | 4H، 6H، 3C (أكثر شيوعًا: 4H لأجهزة الطاقة) | النماذج المتعددة تختلف في تسلسل التراص |
| معايير الشبكة | a=3.073Å، c=10.053Å (4H-SiC) | النظام السادس |
| الكثافة | 3.21 | غرام/سم3 |
| نقطة الذوبان | 3100 (المستعمرات) | °C |
| التوصيل الحراري | 490 (c) ، 390 (c) (4H-SiC) | W/(m·K) |
| التوسع الحراري | 4.2×10−6 (?? c) ، 4.68×10−6 (?? c) | K−1 |
| فجوة الفرقة | 3.26 (4H) ، 3.02 (6H) ، 2.36 (3C) | eV / 300K |
| صلابة (Mohs) | 9.2-9.6 | ثانياً بعد الماس |
| مؤشر الانكسار | 2.65 633nm (4H-SiC) | |
| الثابت الكهربائي | 9.66 (c) ، 10.03 (c) (4H-SiC) | 1MHz |
| حقل التفكيك | ~ 3 × 106 | V/cm |
| تحرك الإلكترونات | 900-1000 (4H) | cm2/(V·s) |
| حركة الثقوب | 100-120 (4H) | cm2/(V·s) |
| كثافة الانحراف | < 103 (أفضل البذور التجارية) | سم -2 |
| كثافة الأنابيب الدقيقة | <0.1 (حالة التقنية) | سم -2 |
| زاوية غير مقطعة | عادة 4° أو 8° نحو <11-20> | للخزعة المتحكم بها في الخطوات |
| قطرها | 153 ملم ، 155 ملم ، 203 ملم | التوافر التجاري |
| خشونة سطح | < 0.2nm (مستعد للفيروس) | Ra (التلميع على المستوى الذري) |
| التوجيه | (0001) الوجه Si أو الوجه C | يؤثر على النمو البصري |
| المقاومة | 102-105 (معزول نصف) | Ω·cm |
طرق نقل البخار الفيزيائي (PVT)
عادةً ما يتم إنتاج بلورات SiC الفردية باستخدام طرق نقل البخار الفيزيائي (PVT). وتتضمن العملية وضع مسحوق SiC في الجزء السفلي من تخمر الجرافيت ،مع كريستال البذور SiC في الأعلىيتم تسخين خلاط الجرافيت إلى درجة حرارة تحسين SiC ، مما يتسبب في تفكك مسحوق SiC إلى أنواع بخار مثل بخار Si ، Si2C ، و SiC2.تحت تأثير منحدر درجة الحرارة المحوري، ترتفع هذه الغازات إلى الجزء العلوي من الخرسانة، حيث تتكثف على سطح بلورة بذور SiC، وتشكل بلورات واحدة من SiC.
في الوقت الحاضر، يجب أن يتطابق قطر بلور البذور المستخدمة لنمو بلورات SiC الواحدة مع قطر بلورات الهدف.يتم تثبيت بلورة البذور على حامل البذور في الجزء العلوي من الخرسانة باستخدام الملصقومع ذلك ، يمكن أن تؤدي قضايا مثل دقة معالجة السطح لحامل البذور وتوحيد تطبيق الملصق إلى تكوين مسام في واجهة الملصق ،مما يؤدي إلى عيوب الفراغات السداسية.
لمعالجة مسألة كثافة الطبقة اللاصقة ، اقترحت شركات ومؤسسات بحثية حلول مختلفة ، بما في ذلك تحسين مسطحة لوحات الجرافيت ،زيادة توحيد سمك الفيلم اللاصقعلى الرغم من هذه الجهود ، لا تزال هناك مشاكل في كثافة الطبقة اللاصقة ، وهناك خطر انفصال بلورات البذور.تم تنفيذ حل يتضمن ربط اللوحة بأوراق الجرافيت التي تتداخل مع الجزء العلوي من الوعاء، بحل فعال لمشكلة كثافة الطبقة اللاصقة ومنع انفصال بلورات البذور.
أسئلة وأجوبة
س: ما هي العوامل التي تؤثر على جودة بلورات بذور SiC؟
أ:1.الكمال البلورى
2.التحكم بالأنواع المتعددة
3.جودة السطح
4.الخصائص الحرارية / الميكانيكية
5.التركيب الكيميائي
6.المعلمات الهندسية
7.العوامل الناجمة عن العملية
8.القيود المفروضة على علم القياس
منتجات أخرى ذات صلة
