رقاقة LNOI 2/3/4/6/8 بوصة LiNbO₃، أجهزة فوتونية قابلة للتخصيص
تفاصيل المنتج:
| Place of Origin: | China |
| اسم العلامة التجارية: | ZMSH |
| رقم الموديل: | 2 "/3"/4 "/6"/8 " |
شروط الدفع والشحن:
| Minimum Order Quantity: | 2 |
|---|---|
| الأسعار: | 1000USD |
| Packaging Details: | custom |
| وقت التسليم: | 2-3 أسابيع |
| شروط الدفع: | T/T |
| Supply Ability: | by case |
|
معلومات تفصيلية |
|||
| Material: | Optical Grade LiNbO3 wafes | Diameter/size: | 2”/3”/4”/6“/8” |
|---|---|---|---|
| Cutting Angle: | X/Y/Z etc | TTV: | <3μm |
| Bow: | -30| Warp: |
<40μm |
|
| إبراز: | رقاقة LNOI قابلة للتخصيص,رقاقة LNOI للأجهزة الفوتونية,رقاقة LNOI مقاس 8 بوصات,Photonic Devices LNOI Wafer,8 Inch LNOI Wafer |
||
منتوج وصف

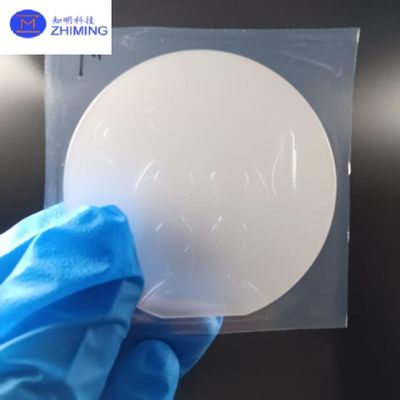

أجهزة فوتونية من رقائق LNOI Wafer 2/3/4/6/8 بوصة (Si/LiNbO₃، قابلة للتخصيص)
مقدمة عن س: ما هو LNOI؟
تُستخدم بلورات LiNbO3 على نطاق واسع كمضاعفات تردد للأطوال الموجية > 1 ميكرومتر ومذبذبات المعلمات الضوئية (OPOs) التي يتم ضخها عند 1064 نانومتر بالإضافة إلى أجهزة مطابقة الطور شبه (QPM). نظرًا لمعاملاتها الكهروضوئية (E-O) والكهروميكانيكية (A-O) الكبيرة، فإن بلورة LiNbO3 هي المادة الأكثر استخدامًا لخلايا بوكل، ومفاتيح Q، ومعدلات الطور، وركيزة الموجة الدليلية، ورقائق الموجات الصوتية السطحية (SAW)، إلخ.

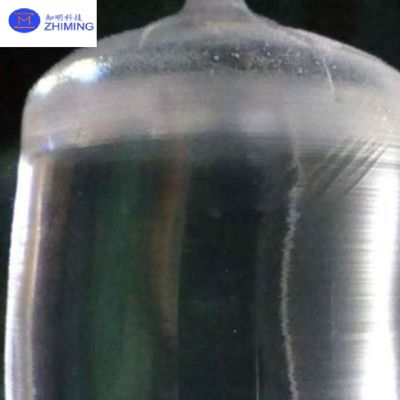

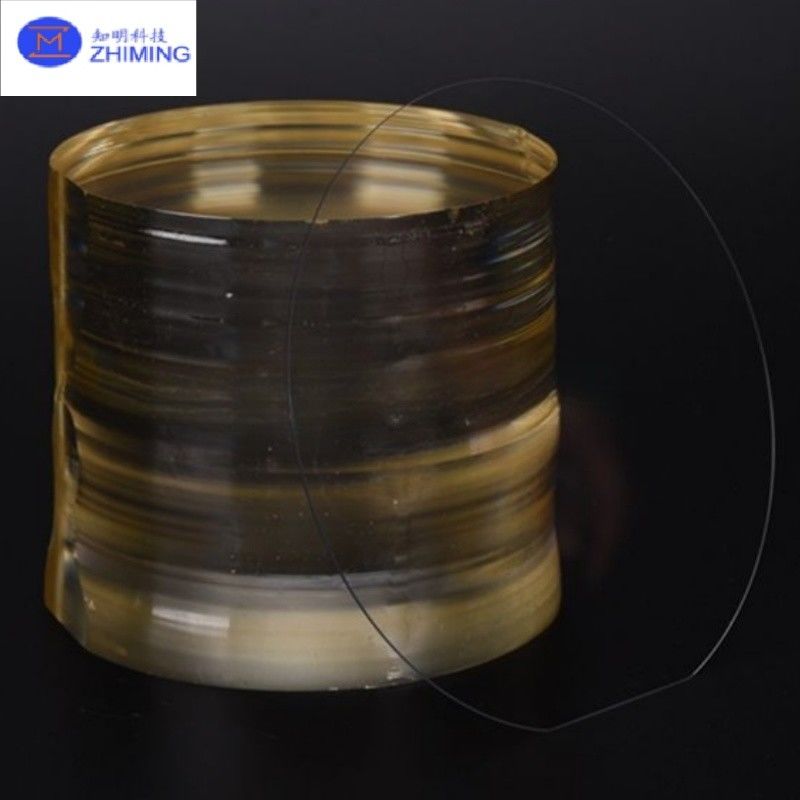

لدينا خبرة وفيرة في النمو والإنتاج الضخم لدرجة الليثيوم نيوبات البصرية على كل من الكتل والرقائق. نحن مجهزون بمرافق متطورة في نمو البلورات، والتقطيع، وتنعيم الرقائق، والتلميع والفحص، وقد اجتازت جميع المنتجات النهائية اختبار درجة حرارة كوري وفحص مراقبة الجودة. تخضع جميع الرقائق لرقابة صارمة على الجودة وفحصها. وأيضًا تخضع للتنظيف السطحي والتحكم في التسطيح بشكل صارم.
المواصفات رقائق LNOI Waferس: ما هو LNOI؟
| المادة | مُضاف درجة LiNbO3 رقائق | |
| كوري درجة الحرارة | 1142±0.7 درجة مئوية | |
| القطع زاوية | X/Y/Z إلخ | |
| القطر/الحجم | 2 بوصة/3 بوصة/4 بوصة/6 بوصة/8 بوصة | |
| التسامح (±) | <0.20 مم ±0.005 مم | |
| السماكة | 0.18~0.5 مم أو أكثر | |
| مسطح كلها متاحة | TTV | |
| <3 ميكرومتر | التقوس | |
| -30 | <التقوس<30الالتواء | |
| <40 ميكرومتر | الاتجاه | |
| مسطح كلها متاحة | السطح | |
| المعايير مصقول من جانب واحد (SSP)/مصقول من الجانبين (DSP) | مصقول | |
| الجانب Ra <0.5 نانومتر | S/D | |
| 20/10 | الحافة | |
| المعايير معامل الانكسار | الجودة | |
| خالية من الشقوق (الفقاعات والشوائب) | بصري | |
| مُضاف Mg/Fe/Zn/MgO إلخ لدرجة LN البصرية | < رقائق لكل طلبرقاقة | |
| السطح المعايير معامل الانكسار | No=2.2878/Ne=2.2033 @632nm طول الموجة/طريقة مقرن المنشور. | التلوث, |
| لا يوجد | العيب | |
| c>0.3 ميكرومتر م <=30 | الخدش، التشقق | |
| لا يوجد | العيب | |
| لا توجد تشققات في الحواف، أو خدوش، أو علامات منشار، أو بقع | التعبئة والتغليف | |
| الكمية/صندوق الرقائق | 25 قطعة لكل صندوق | خصائص من |
رقائق LNOI Waferس: ما هو LNOI؟
الخطوة 1: زرع الأيونات
تتضمن الخطوة الأولى في إنتاج رقائق LNOI زرع الأيونات. يتعرض بلور الليثيوم نيوبات السائب لأيونات الهيليوم (He) عالية الطاقة التي يتم حقنها في سطحه. تعمل آلة زرع الأيونات على تسريع أيونات الهيليوم، والتي تخترق بلورة الليثيوم نيوبات إلى عمق معين.
يتم التحكم بعناية في طاقة أيونات الهيليوم لتحقيق العمق المطلوب في البلورة. أثناء تحرك الأيونات عبر البلورة، فإنها تتفاعل مع البنية الشبكية للمادة، مما يتسبب في تعطيل الذرات التي تؤدي إلى تكوين مستوى ضعيف، يُعرف باسم "طبقة الزرع". ستسمح هذه الطبقة في النهاية بتقسيم البلورة إلى طبقتين متميزتين، حيث تصبح الطبقة العلوية (المشار إليها باسم الطبقة A) هي طبقة الليثيوم نيوبات الرقيقة المطلوبة لـ LNOI.
تتأثر سماكة هذه الطبقة الرقيقة بشكل مباشر بعمق الزرع، والذي يتم التحكم فيه بواسطة طاقة أيونات الهيليوم. تشكل الأيونات توزيعًا غاوسيًا عند الواجهة، وهو أمر بالغ الأهمية لضمان التوحيد في الفيلم النهائي.
الخطوة 2: تحضير الركيزة
بمجرد اكتمال عملية زرع الأيونات، فإن الخطوة التالية هي تحضير الركيزة التي ستدعم طبقة الليثيوم نيوبات الرقيقة. بالنسبة لرقائق LNOI، تشمل مواد الركيزة الشائعة السيليكون (Si) أو الليثيوم نيوبات (LN) نفسها. يجب أن توفر الركيزة دعمًا ميكانيكيًا للطبقة الرقيقة وتضمن الاستقرار على المدى الطويل أثناء خطوات المعالجة اللاحقة.
لتحضير الركيزة، يتم عادةً ترسيب طبقة عازلة من SiO₂ (ثاني أكسيد السيليكون) على سطح ركيزة السيليكون باستخدام تقنيات مثل الأكسدة الحرارية أو PECVD (الترسيب الكيميائي للبخار المعزز بالبلازما). تعمل هذه الطبقة كوسيط عازل بين طبقة الليثيوم نيوبات وركيزة السيليكون. في بعض الحالات، إذا لم تكن طبقة SiO₂ ناعمة بدرجة كافية، يتم تطبيق عملية تلميع ميكانيكي كيميائي (CMP) لضمان أن السطح موحد وجاهز لعملية الترابط.
الخطوة 3: ربط الطبقة الرقيقة
بعد تحضير الركيزة، فإن الخطوة التالية هي ربط طبقة الليثيوم نيوبات الرقيقة (الطبقة A) بالركيزة. يتم قلب بلورة الليثيوم نيوبات، بعد زرع الأيونات، بزاوية 180 درجة ووضعها على الركيزة المُجهزة. يتم عادةً إجراء عملية الترابط باستخدام تقنية ربط الرقائق.
في ربط الرقائق، تتعرض كل من بلورة الليثيوم نيوبات والركيزة لضغط ودرجة حرارة مرتفعة، مما يتسبب في التصاق السطحين بقوة. لا تتطلب عملية الترابط المباشر عادةً أي مواد لاصقة، ويتم ربط الأسطح على المستوى الجزيئي. لأغراض البحث، يمكن استخدام بنزوسيكلوبوتين (BCB) كمادة ربط وسيطة لتوفير دعم إضافي، على الرغم من أنه لا يُستخدم عادةً في الإنتاج التجاري بسبب استقراره المحدود على المدى الطويل.
الخطوة 4: التلدين وتقسيم الطبقة
بعد عملية الترابط، تخضع الرقاقة المترابطة لمعالجة التلدين. يعد التلدين أمرًا بالغ الأهمية لتحسين قوة الترابط بين طبقة الليثيوم نيوبات والركيزة، بالإضافة إلى إصلاح أي تلف ناتج عن عملية زرع الأيونات.
أثناء التلدين، يتم تسخين الرقاقة المترابطة إلى درجة حرارة معينة والحفاظ عليها عند تلك الدرجة لفترة زمنية معينة. لا تعمل هذه العملية على تقوية الروابط البينية فحسب، بل تؤدي أيضًا إلى تكوين فقاعات دقيقة في الطبقة المزروعة بالأيونات. تتسبب هذه الفقاعات تدريجيًا في انفصال طبقة الليثيوم نيوبات (الطبقة A) عن بلورة الليثيوم نيوبات الأصلية (الطبقة B).
بمجرد حدوث الانفصال، يتم استخدام الأدوات الميكانيكية لتقسيم الطبقتين، مما يترك وراءه طبقة رقيقة وعالية الجودة من الليثيوم نيوبات (الطبقة A) على الركيزة. يتم تقليل درجة الحرارة تدريجيًا إلى درجة حرارة الغرفة، مما يؤدي إلى إكمال عملية التلدين وفصل الطبقات.
الخطوة 5: تسطيح CMP
بعد فصل طبقة الليثيوم نيوبات، يكون سطح رقاقة LNOI عادةً خشنًا وغير مستوٍ. لتحقيق جودة السطح المطلوبة، تخضع الرقاقة لعملية تلميع ميكانيكي كيميائي (CMP) نهائية. يعمل CMP على تنعيم سطح الرقاقة، وإزالة أي خشونة متبقية وضمان أن الطبقة الرقيقة مسطحة.
تعتبر عملية CMP ضرورية للحصول على تشطيب عالي الجودة على الرقاقة، وهو أمر بالغ الأهمية لتصنيع الأجهزة اللاحقة. يتم تلميع السطح إلى مستوى دقيق جدًا، غالبًا ما يكون له خشونة (Rq) أقل من 0.5 نانومتر كما تم قياسه بواسطة المجهر القوة الذرية (AFM).
تطبيقات رقائق LNOI
تُستخدم رقائق LNOI (الليثيوم نيوبات على العازل) في مجموعة واسعة من التطبيقات المتقدمة نظرًا لخصائصها الاستثنائية، بما في ذلك معاملات البصرية غير الخطية العالية والخصائص الميكانيكية القوية. في البصريات المتكاملة، تعتبر رقائق LNOI ضرورية لإنشاء أجهزة فوتونية مثل المعدلات والموجات الدليلية والمرنانات، والتي تعتبر بالغة الأهمية للتلاعب بالضوء في الدوائر المتكاملة. في الاتصالات السلكية واللاسلكية، تُستخدم رقائق LNOI على نطاق واسع في المعدلات الضوئية، والتي تمكن من نقل البيانات عالي السرعة في شبكات الألياف الضوئية. في مجال الحوسبة الكمومية، تلعب رقائق LNOI دورًا حيويًا في توليد أزواج الفوتونات المتشابكة، والتي تعتبر أساسية لتوزيع المفتاح الكمي (QKD) والاتصال الآمن. بالإضافة إلى ذلك، تُستخدم رقائق LNOI في تطبيقات استشعار مختلفة، حيث يتم استخدامها لإنشاء مستشعرات بصرية وصوتية شديدة الحساسية للمراقبة البيئية والتشخيص الطبي والعمليات الصناعية. هذه التطبيقات المتنوعة تجعل رقائق LNOI مادة أساسية في تطوير تقنيات الجيل التالي عبر مجالات متعددة.
الأسئلة الشائعة
منرقائق LNOI Waferس: ما هو LNOI؟
ج: LNOI تعني الليثيوم نيوبات على العازل. يشير إلى نوع من الرقائق التي تتميز بطبقة رقيقة من الليثيوم نيوبات (LiNbO₃) مرتبطة بركيزة عازلة مثل السيليكون أو مادة عازلة أخرى. تحتفظ رقائق LNOI بالخصائص البصرية والكهرضغطية والكهروحرارية الممتازة لليثيوم نيوبات، مما يجعلها مثالية للاستخدام في مختلف التقنيات الفوتونية والاتصالات السلكية واللاسلكية والكمومية.
س: ما هي التطبيقات الرئيسية لرقائق LNOI؟
ج: تُستخدم رقائق LNOI في مجموعة متنوعة من التطبيقات، بما في ذلك البصريات المتكاملة للأجهزة الفوتونية، والمعدلات الضوئية في الاتصالات السلكية واللاسلكية، وتوليد الفوتونات المتشابكة في الحوسبة الكمومية، وفي المستشعرات للقياسات البصرية والصوتية في المراقبة البيئية والتشخيص الطبي والاختبار الصناعي.
س: كيف يتم تصنيع رقائق LNOI؟
ج: يتضمن تصنيع رقائق LNOI عدة خطوات، بما في ذلك زرع الأيونات، وربط طبقة الليثيوم نيوبات بركيزة (عادةً السيليكون)، والتلدين للفصل، والتلميع الميكانيكي الكيميائي (CMP) لتحقيق سطح أملس وعالي الجودة. يؤدي زرع الأيونات إلى إنشاء طبقة رقيقة وهشة يمكن فصلها عن بلورة الليثيوم نيوبات السائبة، مما يترك وراءه طبقة رقيقة وعالية الجودة من الليثيوم نيوبات على الركيزة.
