SIC Ceramic Fork مخصص الدقة مقبض المكون الهيكلي المقبض المكون البصري المكون
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ZMSH |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | case by case |
| تفاصيل التغليف: | البلاستيك الرغوي + الكرتون |
| وقت التسليم: | 4 أسابيع |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1 قطعة / الشهر |
|
معلومات تفصيلية |
|||
| صلابة عالية: | مع صلابة MOHS تصل إلى 9.3 | معامل منخفض للتوسع الحراري: | عادة حوالي 4.0 × 10⁻⁶ /ك |
|---|---|---|---|
| الموصلية الحرارية الممتازة: | الموصلية الحرارية من 120-180 واط/(م · ك) | كثافة قليلة: | في حوالي 3.1 جم/سم مكعب |
| إبراز: | شوكة سيراميك SiC مصنوعة حسب الطلب,SIC ceramic handle wafers,SiC ceramic precision structural component |
||
منتوج وصف

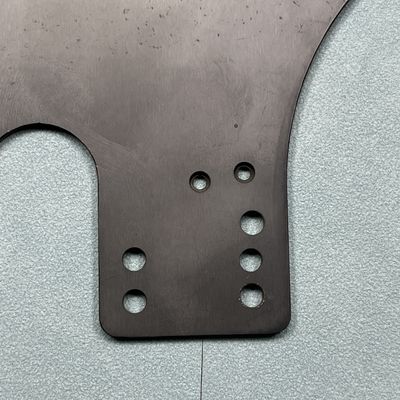

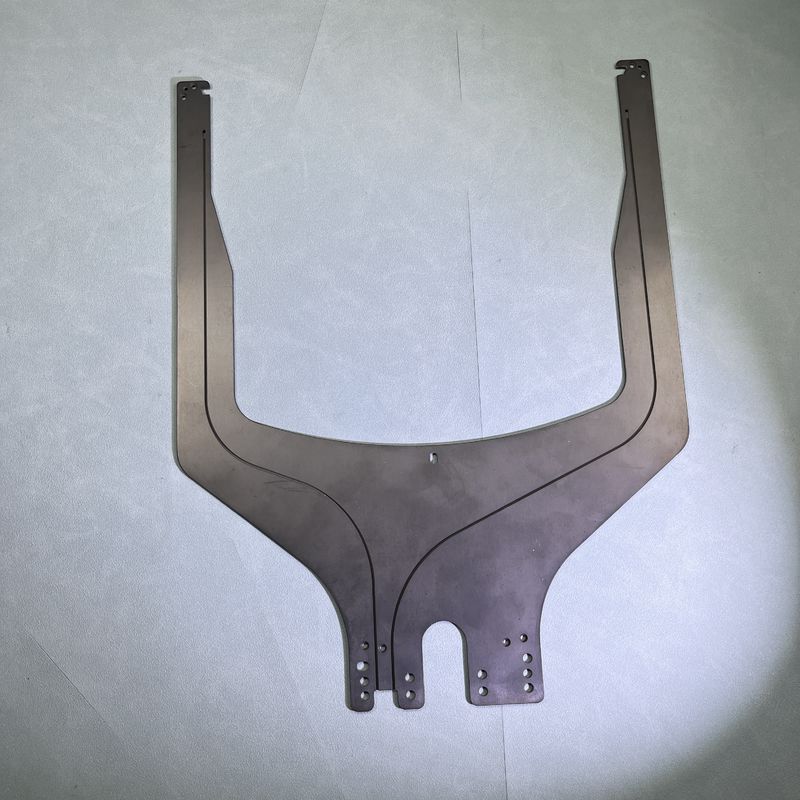

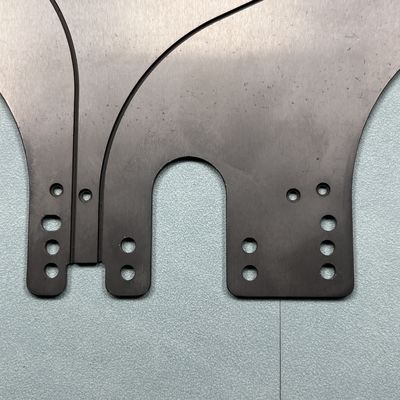

شوكة سيراميك SiC، مكون هيكلي دقيق مصنوع حسب الطلب، مقابض رقائق، مكون بصري
ملخصفي أنظمة الفضاء، تُقدر أذرع شوكة SiC لـ
ذراع شوكة سيراميك SiC عبارة عن مكون هيكلي مصنوع من مادة السيراميك المتقدمة من كربيد السيليكون.
يستخدم بشكل أساسي في المعدات الدقيقة التي تتطلب صلابة عالية، ومعامل تمدد حراري منخفض، ومقاومة عالية للتآكل. يوجد شكل "ذراع الشوكة" بشكل شائع في الأجهزة البصرية المتطورة، ومعدات معالجة أشباه الموصلات، وأنظمة المناولة الآلية، حيث يعمل كعنصر دعم أو تحديد موضع أو نقل أو تثبيت. بالمقارنة مع المواد المعدنية التقليدية، يوفر سيراميك كربيد السيليكون مزايا كبيرة في الأداء الميكانيكي، والاستقرار الحراري، ومقاومة التآكل، وأصبح تدريجياً مكوناً وظيفياً رئيسياً في التصنيع الحديث عالي الدقة.
جدول خصائصفي أنظمة الفضاء، تُقدر أذرع شوكة SiC لـ
| الخاصية | القيمة النموذجية | الوحدة | ملاحظات |
| المادة | كربيد السيليكون المتكلس (SSiC) | – | درجة نقاء عالية وكثافة عالية |
| الكثافة | 3.10 – 3.15 | جم/سم³ | |
| الصلابة | ≥ 2200 | HV0.5 (فيكرز) | واحدة من أصعب أنواع السيراميك الهندسي |
| قوة الانحناء | ≥ 400 | ميجا باسكال | اختبار الانحناء ذو 4 نقاط |
| قوة الضغط | ≥ 2000 | ميجا باسكال | |
| معامل يونغ | 400 – 450 | جيجا باسكال | صلابة فائقة |
| التوصيل الحراري | 120 – 180 | واط/(متر·ك) | ممتاز لتبديد الحرارة |
| معامل التمدد الحراري | ~4.0 × 10⁻⁶ | /ك (25–1000 °C) | منخفض جدًا؛ مثالي للاستقرار الحراري |
| أقصى درجة حرارة تشغيل | 1400 – 1600 | °C | في الهواء؛ أعلى في جو خامل |
| المقاومة الكهربائية | > 10¹⁴ | أوم·سم | سيراميك عازل |
| المقاومة الكيميائية | ممتاز | – | مقاوم للأحماض والقلويات والمذيبات |
| خشونة السطح (بعد التلميع) | < 0.02 | ميكرومتر Ra | اختياري للأسطح المتلامسة |
| توافق الغرفة النظيفة | الفئة 10 – 1000 | – | مناسب للاستخدام في أشباه الموصلات والبصريات |
تصميم وتصنيع أذرع شوكة سيراميك SiC
التصميم الهيكلي
تم تصميم أذرع شوكة SiC حسب الطلب وفقًا لمتطلبات التطبيق. تشمل الأشكال الشائعة أذرع "على شكل حرف U" أو "على شكل حرف T" المستخدمة في:
-
مناولة الرقائق
-
تحديد موضع بطاقة المسبار
-
دعم الوحدة البصرية
الاعتبارات الرئيسية في التصميم تشمل:
-
سعة التحميل وتوزيع الإجهاد
-
تعويض الإجهاد الحراري
-
واجهات التركيب الدقيقة
-
توافق الغرفة النظيفة
تقنيات المعالجة
تتضمن عملية التصنيع عدة خطوات حاسمة:
-
تحضير المسحوق
-
التشكيل (الضغط الجاف، الضغط المتساوي، أو الصب)
-
التلبيد (على سبيل المثال، التلبيد بدون ضغط، الترابط التفاعلي)
-
التصنيع (الطحن، الحفر بالليزر، EDM)
-
تشطيب السطح (التلميع، الطلاء، وضع علامات بالليزر)
مخطط تدفق العملية لإعداد مكونات سيراميك SiC
سيناريوهات التطبيقشوكة سيراميك SiCفي أنظمة الفضاء، تُقدر أذرع شوكة SiC لـ
معدات أشباه الموصلات
تُستخدم أذرع شوكة سيراميك SiC بشكل شائع في أنظمة مناولة الرقائق لعمليات مثل التصوير الضوئي والحفر والتعبئة. تشمل المزايا:
-
سطح غير ملوث
-
مقاومة درجات الحرارة العالية
-
متانة كيميائية ممتازة
-
التوافق مع الغرف النظيفة من الفئة 10–1000
تستخدم في:
-
منافذ تحميل EFEM و FOUP
-
نقل الرقائق 6" و 8" و 12"
-
أنظمة الالتقاط والوضع بالفراغ
الأنظمة البصرية والتلسكوبات
في الأجهزة البصرية عالية الدقة، توفر أذرع شوكة SiC:
-
دعمًا قويًا للمرايا والعدسات
-
محاذاة مستقرة في ظل الاختلافات الحرارية
-
هياكل خفيفة الوزن لتحديد المواقع الديناميكية
غالبًا ما تستخدم في:
مقاييس التداخل
-
التلسكوبات الفضائية
-
أنظمة المسح بالليزر
-
الفضاء والدفاع
منشوكة سيراميك SiCفي أنظمة الفضاء، تُقدر أذرع شوكة SiC لـ
خفة الوزن والصلابة في ظل الاهتزاز
-
مقاومة الإشعاع والصدمات الحرارية
-
الاستقرار الهيكلي في ظروف المدار الأرضي المنخفض
-
تشمل الأدوار النموذجية دعامات الحمولة، وصلات Gimbal، وحوامل بصرية.
الروبوتات وأنظمة الأتمتة
في بيئات أتمتة الغرف النظيفة، تُستخدم أذرع شوكة SiC كأدوات طرفية أو قوابض، مما يوفر:
أسطح غير موصلة وغير مولدة للجسيمات
-
عمر خدمة طويل في البيئات الكاشطة أو المسببة للتآكل
-
مقاومة للغازات المتصاعدة في غرف التفريغ
-
التخصيص والدعم الفني
كمكون دقيق غير قياسي، عادةً ما يتم تخصيص أذرع شوكة سيراميك SiC بناءً على متطلبات المستخدم. تشمل المعلمات القابلة للتخصيص:
الأبعاد الكلية (الطول والعرض والسمك)
-
حجم الفتحة والزاوية
-
تشطيب السطح والخشونة
-
الشطوفات والثقوب والفتحات
-
توافق الرقائق (6"، 8"، 12")
-
نحن ندعم خدمات الدورة الكاملة بما في ذلك مراجعة الرسومات، ومحاكاة FEM للسلوك الميكانيكي، والتحقق من النموذج الأولي لضمان الأداء والتوافق.
