| اسم العلامة التجارية: | ZMSH |
| رقم الطراز: | شريحة ياقوت |
| الـ MOQ: | 10piece |
| تفاصيل التعبئة: | حزمة مخصصة |
| شروط الدفع: | ر/ر |

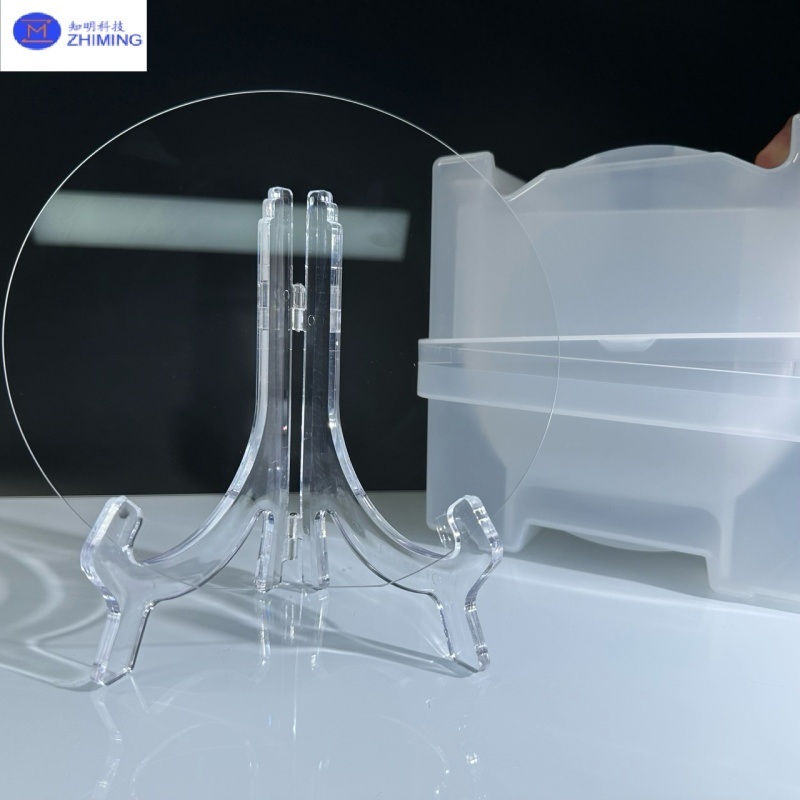

4 بوصة 6 بوصةرقائق الياقوت المستويةبلورة مفردة للبصريات
وصف رقائق الياقوت:
رقائق الياقوت عبارة عن ركائز من أكسيد الألومنيوم أحادي البلورة (Al₂O₃) تشتهر بصلابتها الاستثنائية وثباتها الحراري ومقاومتها الكيميائية وشفافيتها البصرية. باعتباره أحد أكثر المواد البلورية متانة واستقرارًا، يعمل الياقوت كمادة ركيزة أساسية ومادة واقية في أشباه الموصلات المتقدمة، والإلكترونيات الضوئية، والتطبيقات البصرية. مع نطاق إرسال بصري واسع يمتد من الأشعة فوق البنفسجية (UV) إلى أطوال موجات الأشعة تحت الحمراء (IR) (حوالي 190 نانومتر إلى 5 ميكرومتر)، تعتبر رقائق الياقوت مثالية لمصابيح LED وثنائيات الليزر والمكونات البصرية التي تتطلب وضوحًا بصريًا وقوة ميكانيكية. بفضل تقنية التصنيع الناضجة، وجودة البلورات المتسقة، والتوافر في اتجاهات متعددة - بما في ذلك المستوى C (0001)، والمستوى A (11-20)، والمستوى R (1-102)، والمستوى M (10-10) - أصبح الياقوت هو المادة الركيزة القياسية للصناعة لأشباه الموصلات القائمة على GaN وأنظمة بصرية عالية الأداء.
المزايا الرئيسية لرقائق الياقوت:
صلابة عالية ومقاومة للتآكل:
الياقوت هو أحد أصعب المواد المعروفة، مما يوفر مقاومة ممتازة للخدش والتآكل، مما يضمن متانة طويلة الأمد حتى في ظل ظروف التشغيل القاسية.
قوة ميكانيكية عالية:
بفضل القوة الميكانيكية الفائقة والسلامة الهيكلية، فإن الياقوت مقاوم للتلف وسهل التعامل معه أثناء المعالجة الدقيقة وتكامل الأجهزة.
نقطة انصهار عالية:
يُظهر الياقوت ثباتًا حراريًا استثنائيًا، قادرًا على تحمل درجات حرارة عالية للغاية، مما يجعله مناسبًا للبيئات ذات درجة الحرارة المرتفعة وعمليات النمو الظهارية.
شفافية طيفية واسعة:
يوفر الياقوت شفافية ممتازة عبر الطيف المرئي إلى القريب من الأشعة تحت الحمراء، مما يجعله مثاليًا للنوافذ البصرية والعدسات والمكونات البصرية الدقيقة الأخرى.
خصائص فوتونية فائقة:
باعتباره مادة ركيزة مثالية لمصابيح LED وثنائيات الليزر والأجهزة الإلكترونية الضوئية الأخرى، يدعم الياقوت انتقال الفوتون بكفاءة وانبعاث الضوء المستقر.
الاستقرار الكيميائي:
الياقوت غير قابل للذوبان في الماء ومقاوم بشدة للأحماض والقلويات (باستثناء حمض الهيدروفلوريك وحمض الفوسفوريك وهيدروكسيد البوتاسيوم المصهور)، مما يمنحه خمولًا كيميائيًا ممتازًا للاستخدام في البيئات المسببة للتآكل أو التفاعلية.
عزل كهربائي ممتاز:
بفضل الخصائص العازلة الممتازة، يعمل الياقوت كمادة عازلة مثالية في التطبيقات التي تتطلب مقاومة وثباتًا كهربائيًا عاليًا.
مواصفات رقائق الياقوت ZMSH والتوصية بالمنتجات ذات الصلة:
رقاقة الياقوت 12 بوصة AL2O3تخصيص DSP SSP للرجوع إليها
| مواصفات رقائق الياقوت ZMSH | ||||||
| الخاصية | 2 بوصة | 3 بوصة | 4 بوصة | 6 بوصة | 8 بوصة | 12 بوصة |
القطر |
50.8 ± 0.1 مم | 76.2±0.1 ملم | 100±0.1 ملم | 150±0.1 ملم | 200 ± 0.1 مم | 300 ± 0.1 مم |
السماكة |
100±15um؛ 430 ± 15 ميكرومتر, 500±15um؛ |
100±15um؛ 430 ± 15 ميكرومتر, 500±15um؛ |
200±15um؛ 500 ± 15 ميكرومتر, 650±15um؛ |
350±15um؛ 500 ± 15 ميكرومتر, 1000±15um؛ |
700 ± 25 ميكرومتر 1600±25um أو مخصص |
725 ± 25 ميكرومتر 1000±25um أو مخصص |
الخشونة |
Ra ≤ 0.2 نانومتر | Ra ≤ 0.2 نانومتر | Ra ≤ 0.2 نانومتر | Ra ≤ 0.2 نانومتر | Ra ≤ 0.3 نانومتر | Ra ≤ 0.5 نانومتر |
التشوه |
≤ 10um | ≤ 10um | ≤ 10um | ≤ 15um | ≤ 30um | ≤ 60um |
TTV |
≤ 3um | ≤ 10um | ≤ 10um | ≤ 10um | ≤ 10um | ≤ 10um |
الخدش/الحفر. |
20/10 | 20/10 | 20/10 | 20/10 | 40/20 | 60/40 |
| التلميع | DSP (مصقول على الوجهين)؛ SSP (مصقول على جانب واحد) | |||||
| الشكل | دائري، مسطح 16 مم بطول OF 22 مم؛ OF بطول 30/32.5 مم؛ OF بطول 47.5 مم؛ شق؛ | |||||
| شكل الحافة | 45°, شكل C | |||||
| المادة | بلورة الياقوت | |||||
| ملاحظات | يمكن تخصيص جميع المواصفات أعلاه بناءً على طلبك | |||||
اتجاهات وتطبيقات رقائق الياقوت:
الاختلافات الأساسية بين رقائق الياقوت ذات اتجاهات البلورات تكمن في المحاذاة البلورية، مما يؤثر على الخصائص البصرية والإلكترونية والفيزيائية—مثل الصلابة، ونفاذية الضوء، والاستجابة الكهروضغطية على طول اتجاهات معينة. تشمل اتجاهات رقائق الياقوت الشائعة المستوى C ({0001}), المستوى A ({11-20}), المستوى M ({1-100}), و المستوى R ({1-102})، كل منها يوفر مزايا فريدة لتطبيقات مختلفة مثل الليزر، ومصابيح LED، وأجهزة الترددات الراديوية (RF)، والمكونات الإلكترونية.
| الاتجاه | التطبيقات | الميزات والمزايا |
| المستوى C ({0001}) | ركائز لليزر، ومصابيح LED، والدوائر المتكاملة | المستوى C هو أحد أسطح بلورات الياقوت الأكثر سلاسة، مما يوفر توحيدًا وخصائص بصرية ممتازة. يشيع استخدامه كركيزة لإعداد والنمو الظاهري لمواد مثل نتريد الغاليوم (GaN). |
| المستوى A ({11-20}) | أجهزة الترددات الراديوية، ومكونات MEMS، والنوافذ البصرية | يتمتع المستوى A بخصائص بصرية وكهربائية متميزة عن تلك الموجودة في المستوى C ويستخدم بشكل شائع في تصنيع أجهزة الترددات الراديوية ومكونات MEMS نظرًا لشفافيته الاتجاهية الممتازة في اتجاهات بلورية معينة. |
| المستوى M ({1-100}) | أجهزة وأجهزة استشعار ميكروإلكترونية معينة | يتميز المستوى M ببنية بلورية فريدة وخصائص كهربائية، مما يجعله مناسبًا لتصنيع أجهزة استشعار وأجهزة ميكروإلكترونية معينة. |
| المستوى R ({1-102}) | المكونات البصرية وأجهزة الميكروويف | يمتلك المستوى R خصائص بصرية وكهربائية تختلف عن تلك الموجودة في المستويات C و A و M، ويستخدم في تصنيع المكونات البصرية المتخصصة وأجهزة الميكروويف. |
سؤال وجواب:
س: ما هي استخدامات رقائق الياقوت؟
ج: تُستخدم رقائق الياقوت أينما تكون الشفافية البصرية والثبات الحراري والقوة الميكانيكية والمقاومة الكيميائية ضرورية — مما يجعلها ضرورية في مصابيح LED والليزر وأشباه الموصلات وأجهزة الترددات الراديوية والأنظمة البصرية ومعدات الفضاء والإلكترونيات المتقدمة.
س: ما هو اتجاه البلورة للياقوت؟
ج: الياقوت هو أكسيد الألومنيوم أحادي البلورة (Al₂O₃). له بنية بلورية سداسية (مثلثية)، تنتمي إلى نظام المعيني، المجموعة الفضائية R-3c. الياقوت (α-Al₂O₃) عبارة عن بلورة سداسية مفردة موجهة بشكل شائع كمستوى C (0001) للتطبيقات البصرية والظهارية، ولكن يتم أيضًا استخدام قطع المستوى A والمستوى R والمستوى M اعتمادًا على الخصائص البصرية أو الميكانيكية أو المطابقة الشبكية المطلوبة.
س: هل رقاقة الياقوت شفافة؟
ج: رقائق الياقوت شفافة من ~170 نانومتر (UV) إلى ~5 ميكرومتر (IR)، مما يوفر وضوحًا بصريًا ممتازًا وصلابة عالية ومتانة كيميائية. مع طلاء AR، تتجاوز الشفافية 98٪، مما يجعلها مثالية للتطبيقات البصرية والإلكترونية حيث تكون الشفافية والمتانة مطلوبة.
