| اسم العلامة التجارية: | ZMSH |
| الـ MOQ: | 1 |
| السعر: | by case |
| تفاصيل التعبئة: | كرتون مخصص |
| شروط الدفع: | تي/تي |

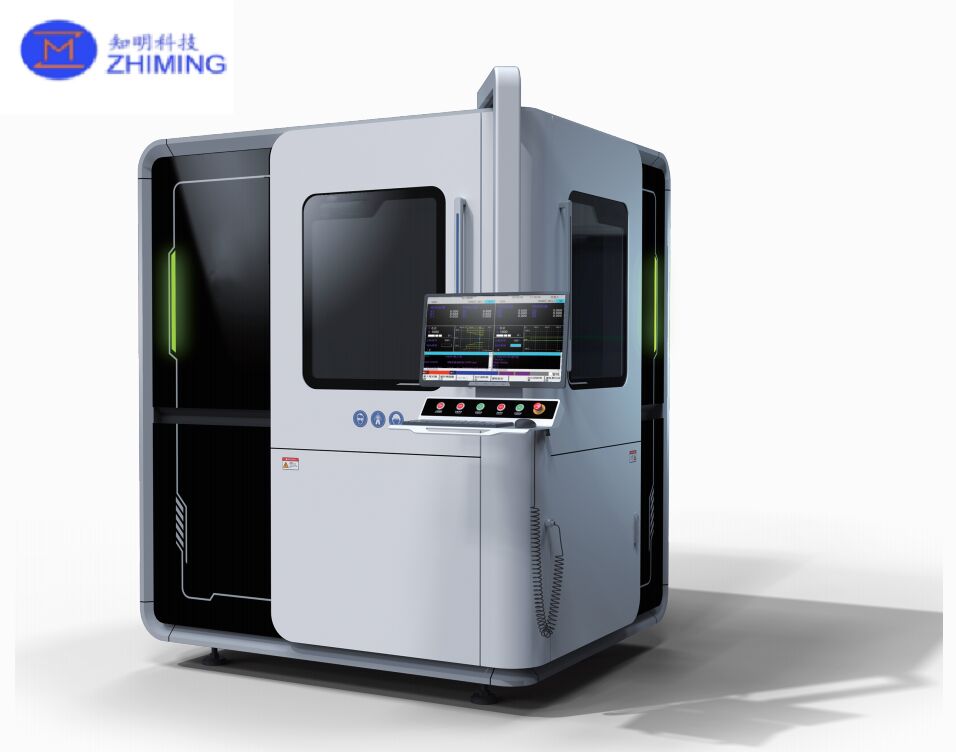

تكنولوجيا الليزر الميكروجيت هي طريقة متقدمة ومعتمدة على نطاق واسع للتصنيع الميكرو الهجينة التي تربط طائرة ماء رقيقة مثل الشعر مع شعاع ليزر.باستخدام آلية توجيه انعكاس داخلي كامل مماثلة للألياف البصرية، ينقل طائرة المياه طاقة الليزر بدقة إلى سطح قطعة العمل. أثناء المعالجة ، تبرد الطائرة باستمرار منطقة التفاعل وتزيل بشكل فعال الحطام وال مسحوق الناتج ،دعم عملية أكثر نظافة واستقرارًا.
باعتبارها عملية ليزر باردة ونظيفة ويمكن التحكم فيها بشكل كبير، تخفف تكنولوجيا ليزر الميكروجيت بشكل فعال المشاكل الشائعة المرتبطة بمعالجة ليزر جاف، بما في ذلك الأضرار المتأثرة بالحرارة،التلوث وإعادة التخزين، التشوه، الأكسدة، الشقوق الصغيرة، والشقوق.هذا يجعلها مناسبة بشكل خاص لمواد أشباه الموصلات الصلبة والهشة وتطبيقات التعبئة والتغليف المتقدمة حيث إنتاجية والاتساق أمر حاسم.
ليزر الديود المضخة للحالة الصلبة (DPSS) Nd: YAG
عرض النبض: خيارات μs/ns
طول الموجة: 1064 nm / 532 nm / 355 nm الخيارات
متوسط الطاقة: 10~200 واط (المستويات الاسمية النموذجية: 50/100/200 واط)
المياه غير المأيونية المرشحة (DI) ، إمدادات الضغط المنخفض / الضغط العالي حسب الحاجة
الاستهلاك النموذجي: ~ 1 لتر / ساعة (على ضغط تمثيلي 300 بار)
القوة الناتجة ضئيلة: < 0.1 ن
نطاق قطر الفوهة: 30 ‰ 150 μm
مواد الفوهة: الزعفرة أو الماس
وحدة مضخة عالية الضغط
نظام معالجة المياه وتصفيتها
- نعم
| البند | تكوين A | التكوين B |
|---|---|---|
| مسافة العمل X × Y (ملم) | 300×300 | 400×400 |
| Z المسافة (ملم) | 150 | 200 |
| محرك XY | محرك خطي | محرك خطي |
| دقة تحديد الموقع (μm) | ±5 | ±5 |
| قابلية التكرار (μm) | ±2 | ±2 |
| السرعة القصوى (G) | 1 | 0.29 |
| محاور CNC | المحور الثالث / 3 + 1 / 3 + 2 | المحور الثالث / 3 + 1 / 3 + 2 |
| نوع الليزر | DPSS Nd:YAG | DPSS Nd:YAG |
| طول الموجة (nm) | 532/1064 | 532/1064 |
| القوة الاسمية (W) | 50/100/200 | 50/100/200 |
| قطر طائرة المياه (μm) | 40 ¢100 | 40 ¢100 |
| ضغط الفوهة (بار) | 50 ¢ 100 | 50 ¢ 600 |
| حجم الجهاز W × L × H (ملم) | 1445×1944×2260 | 1700×1500×2120 |
| حجم خزانة التحكم W × L × H (ملم) | 700×2500×1600 | 700×2500×1600 |
| وزن المعدات (ط) | 2.5 | 3.0 |
| وزن خزانة التحكم (كيلوغرام) | 800 | 800 |
خشونة السطح: Ra ≤ 1.6 μm (Config A) / Ra ≤ 1.2 μm (Config B)
سرعة الحفر / فتح: ≥ 1.25 ملم / ثانية
سرعة القطع المحيطة: ≥ 6 ملم/ثانية
سرعة قطع خطية: ≥ 50 ملم/ثانية
وتشمل المواد المطبقة بلورات نتريد الغاليوم (GaN) ، أشباه الموصلات ذات الفجوة العريضة للغاية (على سبيل المثال الماس، أكسيد الغاليوم) ، والمواد الخاصة في مجال الطيران والفضاء، والروابط الكربونية السيراميكية LTCC،مواد الطاقة الكهروضوئية، بلورات الموهب، وأكثر من ذلك.
المواد: السيليكون (Si) ، كربيد السيليكون (SiC) ، نتريد الغاليوم (GaN) ، والوافلات الصلبة / الهشة الأخرى
القيمة: تحل محل قطع شفرة الماس وتقلل من الشظايا
شظايا الحافة: < 5 ميكرومتر (شظايا الشفرة عادة > 20 ميكرومتر)
الإنتاجية: يمكن زيادة سرعة القطع بنسبة 30%
المثال: سيكس القص حتى 100 ملم / ثانية
التقطيع الخفي: تعديل ليزر داخلي بالإضافة إلى الفصل بمساعدة النفاث ، مناسبة للوافير الرقيقة للغاية (< 50 μm)
من خلال السيليكون عبر (TSV) الحفر لـ 3D IC
تصنيع صفوف الحرارة المكونة من ثقوب صغيرة لأجهزة الطاقة مثل IGBT
المعلمات النموذجية:
قطر الثقب: 10 ‰ 200 μm
نسبة الشكل: تصل إلى 10:1
الخامة الجانبية: Ra < 0.5 μm (أفضل من إزالة الليزر المباشرة ، غالبًا Ra > 2 μm)
فتح نافذة RDL: الليزر + الطائرة يزيل السلبية ويكشف المسامير
التعبئة على مستوى الوافرات (WLP): معالجة مركب التشكيل الايبوكسي (EMC) للتعبئة على مستوى الفان أوت
المزايا: يقلل من التشوه الميكانيكي؛ يمكن أن يتجاوز العائد 99.5٪
المواد: GaN، SiC، وغيرها من أشباه الموصلات واسعة النطاق
حالات الاستخدام
معالجة فتحة التخلّف/القطع لأجهزة HEMT: تساعد إمدادات الطاقة التي يتم التحكم فيها بالجير على تجنب التحلل الحراري لـ GaN
التسخين بالليزر: التسخين المحلي بمساعدة الموجات الدقيقة لتفعيل المناطق المزروعة بالأيونات (على سبيل المثال، مناطق مصدر SiC MOSFET)
حلقات إضافية في الذاكرة (DRAM/NAND)
تقويم مجموعة العدسات الدقيقة للمستشعرات البصرية مثل ToF
دقة: تحكم الطاقة ± 1%؛ خطأ وضع الإصلاح < 0.1 ميكرومتر
س1: ما هي تكنولوجيا الليزر المجهرية؟
ج: إنها عملية مزدوجة لجهاز الليزر المصنوع من المايكرو الماكينات، حيث يقوم طائرة ماء رفيعة السرعة بتوجيه شعاع ليزر عبر الانعكاس الداخلي الكلي،توفير الطاقة بدقة إلى قطعة العمل مع توفير تبريد مستمر وإزالة الحطام.
س2: ما هي المزايا الرئيسية مقابل معالجة الليزر الجافة؟
ج: تقليل الأضرار الناجمة عن الحرارة، وتقليل التلوث وإعادة التثبيت، وانخفاض خطر الأكسدة والشقوق الدقيقة، وتقليل التجاعيد، وتحسين جودة الحافة على المواد الصلبة والهشة.
السؤال 3: ما هي مواد أشباه الموصلات الأنسب لمعالجة الليزر الميكروجيت؟
ج: المواد الصلبة والهشة مثل SiC و GaN ، وكذلك رقائق السيليكون. يمكن تطبيقها أيضًا على المواد ذات الفجوة العريضة للغاية (على سبيل المثال ، الماس ،أكسيد الغاليوم) ومواد السيراميك المتقدمة المختارة.
