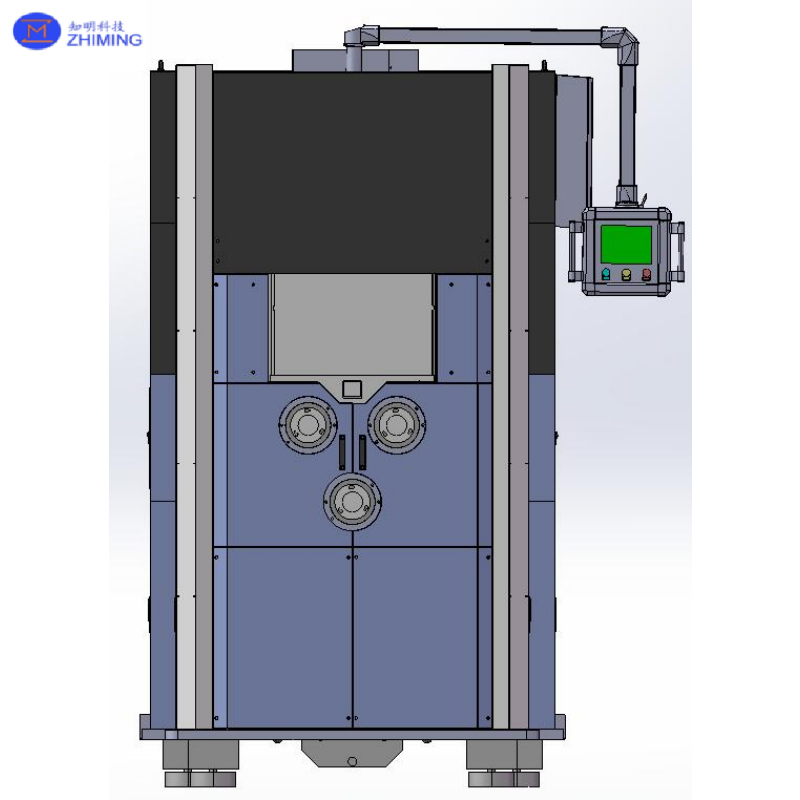

المنشار السلكي عالي الدقة JSZ1231D

لمحة عامة عن المنتج

تم تصميم JSZ1231D High-Precision Wire Saw لتطبيقات قطع الدقة في صناعة أشباه الموصلات.قطعة عالية الدقة من بلاطات أشباه الموصلات وغيرها من المواد الصلبة والهشة.

يحتوي الجهاز على بنية متكاملة عالية الصلابة ، ونظام محرك عجلات رئيسي عالي السرعة ، والتحكم الدقيق في إجهاد الأسلاك ، والتشديد الهيدروليكي لقطع العمل ، ونظام التحكم المستقر.يدعم سرعة السلك القصوى تصل إلى 2، 200 م/دقيقة، ودقة القطع من ± 0.01 ملم، وأقل من سمك شريحة أقل من 0.05 ملم، مما يجعلها مناسبة لمعالجة رقائق أشباه الموصلات حيث الدقة، والاستقرار،واستخدام المواد أمر حاسم.

المواصفات التقنية الرئيسية

• الحجم الأقصى لقطع العمل: W90 × H220 × L450 مم
• الحد الأقصى لطول قطعة العمل: 450 مم
• السرعة القصوى للأسلاك: 2200 متر/دقيقة
• السعة القصوى للتخزين: 100 كم
• نطاق قطر الأسلاك: 0.014 ∼0.1 ملم
• نطاق تحكم التوتر في الأسلاك: 015 N
• مسار التغذية: ≤220 ملم
• سرعة تغذية القطع: 0.01 ∼5 ملم/دقيقة، قابلة للتعديل
• سرعة التغذية السريعة: 200 مم/دقيقة
• سعة خزان السماد: 300 لتر
• مشبك قطعة العمل: مشبك هيدروليكي آلي
• الحد الأقصى لسرعة العجلة الرئيسية: <4500 دورة في الدقيقة
• الحد الأقصى لقطر العجلة الرئيسية: Ø160 ملم
• أدوات الرولين: 3 أدوات + 3 أدوات احتياطية
• وضع القطع: إمداد أسفل
• وضع تشغيل الأسلاك: التفاعل أو التشغيل في الاتجاه الواحد
• مصدر الطاقة: ثلاثي المراحل أربعة الأسلاك AC 380V ± 10٪، 50/60 هرتز
• أبعاد الجهاز: حوالي L1750 × W1600 × H2900 مم
• وزن الجهاز: حوالي 8 أطنان

المزايا الرئيسية

تتبنى الآلة تصميم هيكلي مضغوط مع بصمة صغيرة نسبيا.بينما تستخدم القاعدة هيكل صب متكامل لتحسين الصلابة العامة والاستقرار التشغيلي على المدى الطويل.

تستخدم جميع أنظمة القيادة الرئيسية هياكل القيادة المباشرة، مما يساعد على تقليل أخطاء الإرسال والارتداء الميكانيكي مع توفير ضوضاء تشغيل أقل ودقة القيادة أعلى.

يتم تشغيل كل واحد من الأدوات الرئيسية الثلاثة بشكل مستقل بواسطة محرك محرك مباشر. هذا التصميم يقلل من الحمل الناجم عن السلك الذي يسحب الأدوات ،يساعد على تقليل كسر الأسلاك وكذلك ارتداء القضيب الدوار واستهلاك الأسلاك.

تتميز الآلة بمسافة عمود أقصر تبلغ حوالي 270 مم ، مما يحسن استقرار الأسلاك أثناء القطع ويساعد على تعزيز عائد القطع مع تقليل وقت القطع واستهلاك الأسلاك.

الكشف عن كسر الأسلاك من الجانبين يحسن حساسية الإنذارنظام التحكم الكهربائي يتضمن أيضا حماية فقدان الطاقة للمساعدة في الحد من كسر الأسلاك وقطع قطعة العمل الناجمة عن انقطاع الطاقة غير المتوقع.

مع السرعة القصوى للأسلاك من 2200 متر / دقيقة والتحكم الدقيق في التوتر ، فإن الآلة مناسبة لعمليات قطع الأسلاك الدقيقة مع الحفاظ على عمل الأسلاك المستقر.

يمكن أن تصل دقة القطع إلى ± 0.01 ملم ، في حين أن الحد الأدنى لسمك الشريحة أقل من 0.05 ملم ، مما يلبي متطلبات قطع رقائق أشباه الموصلات بدقة عالية.

مكونات النظام الرئيسية

تتكون الآلة أساساً من:

• وحدة لفائف الأسلاك لتزويد الأسلاك وتخزينها
• وحدة عبور الأسلاك للفك السلس و إعادة الفك المتساوية
• وحدة تحكم التوتر للحفاظ على التوتر السلكي المستقر
• نظام عجلة التوجيه لتوجيه الأسلاك بدقة وسلاسة
• وحدة الغزل الرئيسي ووحدة العجلات للقطع الدقيق
• وحدة التغذية لتثبيت القطعة و تحركات القطع المتحكم بها
• مبادلة حرارة لتحكم درجة حرارة سائل القطع
• نظام التبريد
• خزانة التحكم الكهربائية
• واجهة الإنسان-الآلة لتحديد المعلمات والتشغيل ومراقبة الحالة

معايير الدقة والقبول

• مخرج الدوال الرئيسي: ≤0.02 ملم
• التدفق الإشعاعي لسطح الشفرة: ≤0.005 ملم
• التدفق المحوري لعمود الغزل: ≤0.005 ملم
• نسبة التواصل بين مسار العمود والثقب: ≥ 70%
• مساواة التغذية العمودية: ≤0.005 مم/150 مم
• التواء السلك: أقل من 5 دورات في متر واحد
• اهتزاز المسامير الإمدادية / الاستيعابية: ≤5 m/s2
• مخرج عجلة الإمداد/الاستيعاب: ≤0.15 مم

بيئة التشغيل

• درجة حرارة البيئة الموصى بها: 18 ∼ 28 درجة مئوية
• الرطوبة النسبية: ≤75%
• اهتزاز البيئة: ≤0.5G
• درجة حرارة مياه التبريد: 11 ± 1°C
• تدفق مياه التبريد: 20 ٪ 50 لتر / دقيقة
• ضغط مياه التبريد: 0.2 ∼ 0.4 MPa
• قدرة التبريد المطلوبة: ≥ 5 كيلوواط
• استهلاك الطاقة الفعلي للجهاز: حوالي 5 كيلوواط ساعة

التطبيقات

تستخدم هذه الآلة بشكل رئيسي للقطع الدقيق للوافير شبه الموصلة وغيرها من المواد الصلبة والهشة. وهي مناسبة بشكل خاص للتطبيقات التي تتطلب قطع رقيقة ،دقة القطع العالية، عمل الأسلاك المستقر، وانخفاض كسر الأسلاك، وتحسين استغلال المواد.

وصف مختصر للمنتج لموقع الويب / الكتالوج

JSZ1231D المنشار السلكي عالي الدقة

تم تصميم JSZ1231D لقطع رقائق أشباه الموصلات بدقة ، ويدعم قطرات الأسلاك الدقيقة من 0.014 إلى 0.1 مم وسرعة الأسلاك القصوى من 2،200 م / دقيقة.عجلات رئيسية ذات محرك مستقل، التحكم الدقيق في التوتر، والتشديد الهيدروليكي التلقائي توفر أداء قطع مستقر ودقيق.

يدعم الجهاز قطع العمل التي يصل طولها إلى 450 مم ، ويحقق دقة القطع من ± 0.01 مم ويمكنه إنتاج شرائح أقل رقعة من 0.05 مم. الكشف عن كسر الأسلاك من جانبين ،سائل القطع المسيطر على درجة الحرارة، ونظام التحكم الكهربائي المستقر تجعلها مناسبة لمعالجة مواد أشباه الموصلات الموثوقة والفعالة.
