معلومات تفصيلية |
|||
| دقة الحفر: | تحمل الثقب ± 2μm ، التكرار <± 2μm | منطقة متأثرة بالحرارة: | <10μm (تقنية الليزر فائق السرعة) |
|---|---|---|---|
| صلابة المواد: | يصل إلى Mohs 10 (Diamond) | نطاق الحركة: | x/y/z- المحور: 50 مم لكل منهما ، مناسب للأجزاء الصغيرة |
| إبراز: | آلة الحفر بالليزر عالية الدقة,آلة الحفر بالليزر على المحور Z,Z Axis Laser Drilling Machine |
||
منتوج وصف

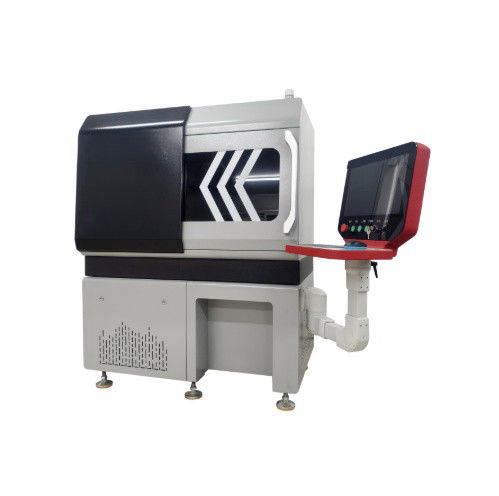

مقدمة المنتج
آلة الحفر بالليزر عالية الدقةيحقق أصغر بقعة ليزر مركزة من خلال توسيع شعاع التركيز واستخدام نظام تحكم لتنفيذ التصنيع الدقيق بالليزر والحفر بالليزر وقطع بالليزر.يتم تجهيز النظام الكامل مع جهاز كمبيوتر واحد التحكم، وبرمجيات متخصصة لحفر الليزر، وبرمجيات لقطع الليزر الدقة. واجهة البرنامج سهلة الاستخدام، مما يسمح للمستخدمين بتعيين المعلمات مثل حجم الفتحة،سمك الحفر والزاوية، سرعة الحفر، وتردد الليزر. يحتوي على عرض رسمي لأنماط الحفر، وظيفة تتبع العملية، ويدعم برمجة G-code أو البرمجة التلقائية عن طريق إدخال ملف CAD،مما يسهل التشغيل.
آلة الحفر بالليزر عالية الدقةوتشمل الميزات الرئيسية للجهاز دقة عالية الحفر، الحد الأدنى من المناطق المتأثرة بالحرارة، ووظائف البرمجيات قوية، والتي يمكن أن تلبي احتياجات الليزر الحفر الدقيقة لمعظم المواد.النظام يتضمن الدقة X، و Y، و Z مراحل الحركة، التي تستخدم المسامير الكرة الدقة والمرشدين الخطية. محاور X و Y لديها نطاق السفر من 50 مم، و محور Z لديها أيضا نطاق السفر من 50 مم،مع إمكانية تكرار < ± 2 ميكرون.
ظروف التشغيل
- مناسبة للعمل في بيئة بحرارة تتراوح بين 18°C إلى 28°C ورطوبة نسبية تتراوح بين 30٪ إلى 60٪.
- متوافق مع مصدر طاقة 220 فولت، 50 هرتز، 10 أ.
- مجهزة بمغلق يتماشى مع المعايير الصينية ذات الصلة. إذا لم يكن هذا المغلق متاحاً، يجب توفير محول مناسب.
آلة الحفر بالليزر عالية الدقةيستخدم على نطاق واسع في مختلف الصناعات للتطبيقات الحفر، بما في ذلك الماس الأسلاك رسم يموت، الأسلاك البطيئة يموت EDM، الصوت الصامت micro-ثقوب، الإبرة micro-ثقوب، محامل الحجارة الكريمة، فوهات، وأكثر من ذلك.

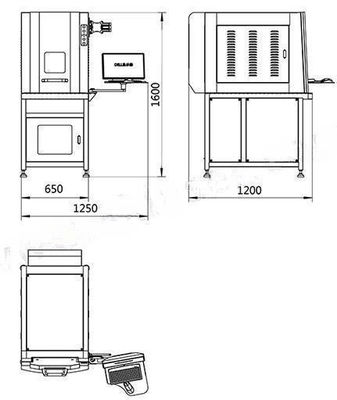

الهيكل المادي
التطبيقات
معالجة المواد القاسية للغاية
- الرسم بالأسلاك الماسية يموتحفر ثقوب على مستوى ميكرون لتحسين دقة الأسلاك.
- محامل الحجارة الكريمة / الفوهات: الحفر الخالي من الشقوق للمواد الهشة مثل الياقوت والنحاس.
معالجة المواد المقاومة لدرجات الحرارة العالية
- مكونات الطيران: ثقوب التبريد في سبائك الرينيوم والسبائك الفائقة.
- فوهات صناعية: مجموعة من الثقوب الصغيرة ذات الكثافة العالية في الفولاذ المقاوم للصدأ والفولاذ الكربوني.
الحقول الصناعية الدقيقة
- الأجهزة الطبية: ثقوب صغيرة في الإبر و فوهات تفجير المخدرات.
- الإلكترونيات: فتحات وقطع في الأساسات السيرامية ومواد أشباه الموصلات.
أسئلة وأجوبة
س1: هل يمكن لهذه الآلة معالجة المواد غير المعدنية (مثل السيراميك والبوليمرات) ؟
A1: نعم. يتعامل مع السيراميك، الماس متعدد البلورات، الخ. يجب تعديل معايير الليزر (على سبيل المثال، انخفاض الطاقة، نبضات أقصر) بناءً على الموصلات الحرارية للمادة.
س2: كيفية ضمان الدقة في معالجة نسبة الجوانب العالية (الثقب العميق) ؟
A2: يستخدم محور Z التركيز الديناميكي + تكنولوجيا التصنيع الطبقي لإزالة المواد طبقة بطبقة وإخلاء الحطام ، مما يمنع الانحرافات الناجمة عن التراكم الحراري.
السؤال 3: هل يدعم الثقوب غير الدائرية (مثل الثقوب المسمارية أو المربعة) ؟
A3أجل، الخوارزميات المدمجة لتحكم الشريحة المسمارية تعدل زوايا حدوث الليزر ومسارات الحركة لهيومتريات معقدة
السؤال 4: هل الطاقة والظروف البيئية حاسمة للعمل؟
A4: يتطلب طاقة ثابتة 220 فولت / 50 هرتز (يوصى بمثبت الجهد). البيئة المثلى: 18 ٪ 28 درجة مئوية ، 30 ٪ 60 رطوبة للحفاظ على الاستقرار البصري.
س5: كيفية تقليل الضرر الحراري أثناء التصنيع؟
A5: النبضات فائقة السرعة (بيكوسيكوند / فمتوسيكوند) تقلل من انتشار الحرارة. البرنامج يعدل فترات النبض لتعزيز التبريد.
