معلومات تفصيلية |
|||
| المواد: | رقاقات LITAO3 | زاوية القطع: | X/Y/Z الخ |
|---|---|---|---|
| قطر/حجم: | 2 "/3"/4 "/6"/8 "LT WAFER | تول ((±): | <0.20 ملم |
| TTV: | <3µm | اعوجاج: | <40µm |
| إبراز: | رقاقة كريستال LiTaO3 ذات معامل كهربائي عالي,مرشحات SAW LiTaO3 رقاقة بلورية,SAW Filters LiTaO3 Crystal wafer |
||
منتوج وصف
تانتالات الليثيوم (LiTaO3) رقاقة بلورية مرشحات SAW عالية التردد معدل بييزو الكهربائي العالي
تقدم
تانتاليت الليثيوم (LiTaO3) هي بلورة كهربائية حديدية جذبت اهتمامًا كبيرًا بسبب خصائصها الكهربائية البصرية الاستثنائية.بما في ذلك الموجهات البصرية، أجهزة صوتية، مرشحات تردد، وحتى التصوير بالموجات فوق الصوتية الطبية.
هيكل الكريستال وخصائصه- نعم
- نعم
يتبلور تانتاليت الليثيوم (LiTaO3) في بنية بيروفسكيت ، مماثلة للبلورات الحديدية الكهربائية الأخرى مثل تيتانات الباريوم (BaTiO3) وتيتانات السترونسيوم (SrTiO3).يظهر الشفافية البصرية عبر الطيف المرئي إلى وسط الأشعة تحت الحمراء ويمتلك الانكسار الثنائي البصريمع درجة حرارة كوري العالية التي تصل إلى 610 درجة مئوية ومعامل ضوئي ضوئي كبير يبلغ 30 pm / V ، يعتبر LiTaO3 مادة جذابة لمختلف التطبيقات الضوئية.مؤشراتها الكهربائية الكهربائية الكبيرة تمكن من التحويل ثنائي الاتجاه بين الإشارات الكهربائية والاهتزازات الميكانيكية.
الرواسب الكريستالية والوافلات- نعم- نعم

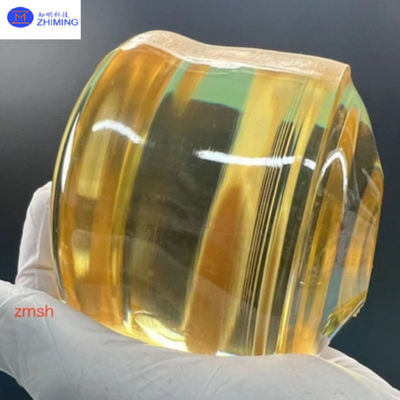

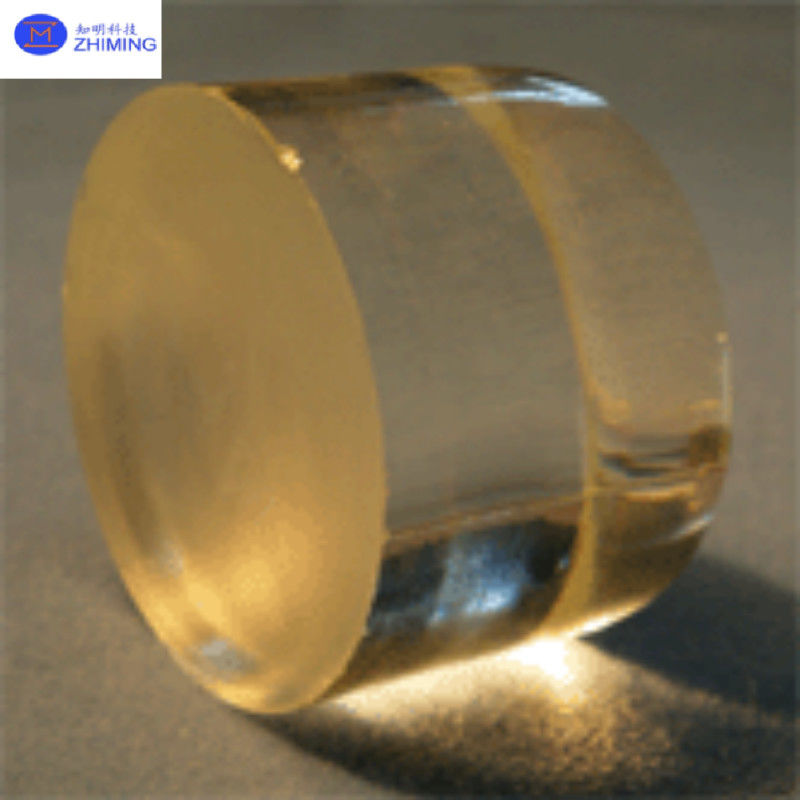

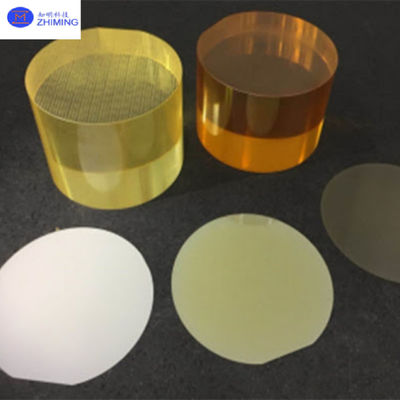

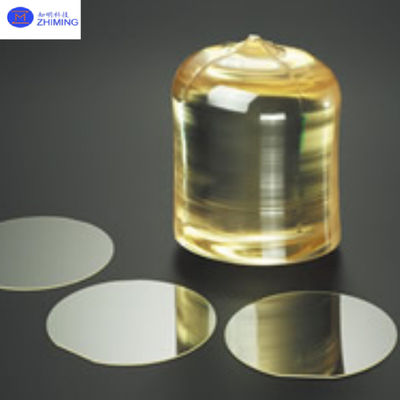

تُنتج الرواسب الكريستالية لـ (ليثيوم تانتاليت) و (ليتا أو 3) عادةً عن طريق طريقة (زوكرلسكي)والذي ينطوي على ذوبان المادة في مهبل و سحب ببطء بلور واحد من الذوبانيمكن معالجة هذه البلورات إلى أسطح أو رقائق باستخدام تقنيات مثل التقطيع والطحن واللمع.
تستخدم أسطوانات التنتلات الليثيوم عادة كقواعد لأجهزة مثل مرشحات الموجات الصوتية السطحية (SAW) والموجات الصوتية ،بينما يتم استخدام الوافرات في أجهزة توجيه الموجات مثل المنظمات والمفتاحات.
المواصفات
| المواد | رقائق ليتاو3 | |
|---|---|---|
| كوري تيمب | 603±2°C | |
| زاوية القطع | X/Y/Z الخ | |
| قطر/حجم | رقاقة 2 ′′/3 ′′/4 ′′ / 6 ′′/8 ′′LT | |
| تول ((±) | <0.20 ملم | |
| سمك | 0.18 ~ 0.5 ملم أو أكثر | |
| الشقة الرئيسية | 16mm/22mm /32mm | |
| TTV | 3μm | |
| حركة الدوران | <40μm | |
| نوع السطح | ملمع من جانب واحد / ملمع من جانبين | |
| الجانب الملمع Ra | <0.5nm | |
| المعايير الخلفية | عامة هي 0.2-0.5μm أو حسب الطلب | |
| معايير الحافة | R=0.2mm أو Bullnose | |
| معززة بصرياً | Zn/MgO الخ | |
| معايير سطح الوافر | التلوث | لا شيء |
| الجسيمات ¢>0.3 μm | <= 30 | |
| الخدش ، الشظايا | لا شيء | |
| عيب | لا يوجد شقوق على الحواف أو خدوش أو علامات من المنشار أو بقع | |
| التعبئة | كمية/صندوق الوافر | 25 قطعة لكل صندوق |
التطبيقات- نعم- نعم
يتم استخدام الرواسب الكريستالية ليتيم تانتاليت (LiTaO3) على نطاق واسع في مختلف المجالات. أحد التطبيقات الرئيسية هو في الأجهزة الصوتية ،مثل مرشحات الموجات الصوتية السطحية (SAW) والموجات الصوتية، حيث يتم الاستفادة من الخصائص الكهربائية للـ LiTaO3. يتم استخدام هذه الأجهزة على نطاق واسع في الاتصالات السلكية واللاسلكية وأنظمة الرادار وتقنيات الاتصالات اللاسلكية الأخرى.تطبيق حاسم آخر يكمن في الأجهزة الكهربائية البصرية، مثل المنظمات والمفتاحات. يعتبر LiTaO3 ذات قيمة عالية لهذه التطبيقات بسبب معاملها الكهرو البصري الكبير ، مما يتيح تعديل الإشارات الضوئية بفترة منخفضة الجهد.هذه الأجهزة تستخدم في الاتصالات، الاستشعار البصري، وأنظمة الاتصالات عالية السرعة.
يستخدم LiTaO3 أيضًا في التصوير بالموجات فوق الصوتية الطبية. يعطي معامل الـ piezoelectric العالي لتحويل الإشارات الكهربائية إلى اهتزازات ميكانيكية بكفاءة.والتي تستخدم بعد ذلك لإنشاء صور للأعضاء الداخلية.
أسئلة وأجوبة- نعم- نعم
س1: ما هي مزايا LiTaO3 بالمقارنة مع الكوارتز؟
A1: ليتاو3 لديه معامل بييزو كهربائي أعلى وربط الكهربائي الميكانيكي ، مثالية للتطبيقات عالية التردد وذات الحساسية العالية.
س2: كيف يعمل LiTaO3 في بيئات درجات الحرارة العالية؟
A2: مع درجة حرارة كوري 665 °C ، فإنه يحافظ على خصائص بييزو كهربائية مستقرة تحت الحرارة العالية.
س3: كيفية اختيار قطع الكريستال (مثل 36 درجة YX-cut) ؟
A3: يعتمد على تردد الهدف ونوع الجهاز. على سبيل المثال ، يتم استخدام قطع 36 درجة YX في مرشحات SAW عالية التردد.
