معلومات تفصيلية |
|||
| نظام الكريستال: | ثلاثي الزوايا | قطرها: | Ø 76.2 مم ، Ø100 ملم ، آخرون |
|---|---|---|---|
| توجيه: | 127.86 ° Y ، 64 ° Y ، X ، Y ، Z ، أو Custom | كوري درجة الحرارة: | 605 |
| صلابة (Mohs): | 5.5-6 | اللون: | عديمة اللون أو أصفر أخضر شاحب |
| إبراز: | رقاقة ليتا او 3 البصرية الكهربائية,رقاقة ليتا او 3 الكهربائية,رقائق LiTaO3 البصرية غير الخطية,Piezoelectric LiTaO3 Wafer,Nonlinear Optical LiTaO3 Wafer |
||
منتوج وصف

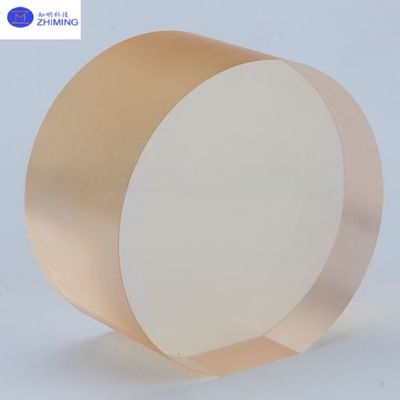

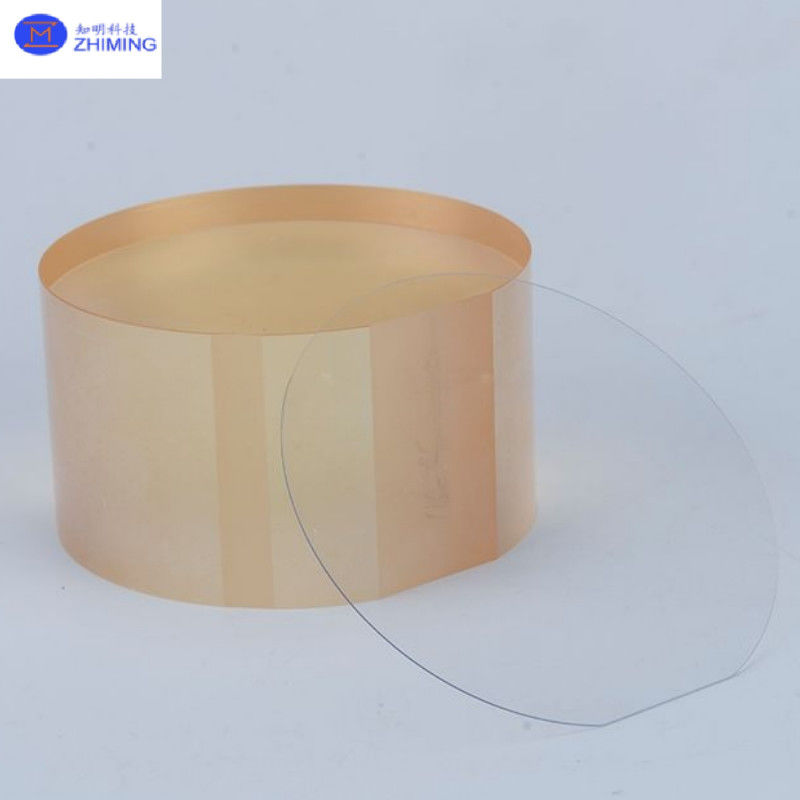

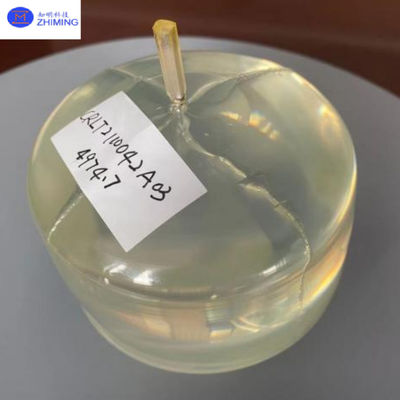

LiTaO3 وافر ليتيم تانتالات الالكترونية البصرية غير الخطي البصرية الصفائح الكهربائية
تقدم
تانتالات الليثيوم هو مادة بلورية متعددة الوظائف ممتازة تتميز بتركيبها من النوع اليمنيت ، مع ظهور بلا لون أو أصفر شاحب.تشتهر بتوافر المواد الخام الوفيرة، الاستقرار الحراري والكيميائي الاستثنائي، والقدرة على التصنيع، تانتالات الليثيوم تمكن من نمو عالية الجودة، الكريستالات الفردية ذات الأبعاد الكبيرة.هذه الكريستالات تظهر أداء ممتاز في تصنيع مكونات الاتصالات الإلكترونية مثل الموجات، مرشحات الموجات الصوتية السطحية (SAW) ، ومحولات. كمادة وظيفية لا غنى عنها،ليتيم تانتالات يلعب دورا حاسما في تكنولوجيات الاتصالات المتقدمة بما في ذلك الاتصالات المتنقلة، أنظمة الأقمار الصناعية، والتطبيقات الفضائية.
الخصائص التقنية
(1) الخصائص الكهربائية البصرية: يظهر تانتالات الليثيوم خصائص كهربائية بصرية ملحوظة، والتي تشكل أساس تطبيقاته في الاتصالات البصرية والحوسبة.ككريستال غير متماثل للوسطيظهر تانتالات الليثيوم تأثيرًا كهرو بصريًا خطيًا قويًا (بوكيلز). تحت الحقول الكهربائية المطبقة ، يخضع مؤشر انكساره للتعديل ،تمكين التحويل الفعال للإشارات الكهربائية إلى تعديل الإشارة البصرية.
(2) تأثير الانكسار الضوئي: إن تانتالات الليثيوم حساس للغاية للضوء، حتى للضوء الضعيف، مما يؤدي إلى تأثيرات انكسار ضوئي كبيرة.الإلكترونات في المادة متحمسة من نطاق التكيف إلى نطاق التوصيل، وترك وراءه عدد مساو من الثقوبتشكيل توزيعات الشحنة المكانية التي تغير الحقل الكهربائي الداخلي وتحفز تغيرات في مؤشر الانكسارومن الجدير بالذكر أن هذا التأثير الضوئي الانكسار عادة ما يكون قابلاً للعكس؛ بمجرد توقف الإضاءة، يعود مؤشر الانكسار جزئياً أو بالكامل إلى حالته الأصلية.
(3) تأثير بييزو الكهربائي: ينتمي إلى النظام الكريستالي الثلاثي ، يحتوي تانتالات الليثيوم على هيكل غير متماثل للقمر مع مراكز الشحن الإيجابي والسلبي غير المتماسك.عندما تتعرض للضغوط الميكانيكية، التحول بين مراكز الشحن هذه يولد الشحنات السطحية، والتي تظهر كاستجابة كهربائية.
المبدأ
مع التقدم السريع في الاتصالات 5G، والذكاء الاصطناعي، وتكنولوجيات إنترنت الأشياء، والأجهزة الإلكترونية تتجه بشكل متزايد نحو التصغير، وتشغيل عالية التردد،والتكاملتم الاعتراف بأفلام ليتيم تانتالات رقيقة لخصائص التحويل الكهربائي البصري الاستثنائية، والخصائص الحرارية، والقيادة الحرارية، والتوافق مع السيليكون،مما يجعلهم مادة أساسية لتطوير الأجهزة الجيل القادم في عصر ما بعد قانون مور.
ترسب البخار الكيميائي:
ترسب البخار الكيميائي (CVD) هي تكنولوجيا متقدمة تستخدم التحلل الحراري المعدني العضوي للنمو البشري في مرحلة البخار. يتم إدخال الغازات المفاعلة إلى غرفة تفاعل ،يتم تنشيطها في ظروف خاضعة للرقابة، ثم تتفاعل مع سطح الركيزة لتوليد أفلام رقيقة. هذه الطريقة تسمح بالتحكم الدقيق في التركيب الكيميائي للمواد المستودعة ،تقدم مزايا مثل انخفاض الإجهاد، تشكيل فيلم عالي الجودة، نقاء عالية، سعة عالية، وتوحيد ممتاز.
تطبيقات المواد
- نعمالخصائص الأساسية
| - نعمالممتلكات- نعم | - نعمالقيمة- نعم | - نعمالوحدة/الملاحظة- نعم |
|---|---|---|
| نظام الكريستال | ثلاثي القرن | |
| ثوابت الشبكة | a = 5.154 Å، c = 13.783 Å | |
| الكثافة | 7.45 | غرام/سم3 |
| نقطة الذوبان | 1650 | °C |
| درجة حرارة كوري | 605 | °C |
| صلابة (Mohs) | 5.5 ¢6 | |
| الثابت الكهربائي | ε11/ε0 = 39?? 43؛ ε33/ε0 = 42?? 43 | |
| المقاومة | 10¹⁵ | Ω·m (بافتراض تصحيح وحدة) |
| معامل التوسع الحراري | α1=α2=1.61×10−6؛ α3=4.1×10−6 | /°C (في 25°C) |
| اللون | عديم اللون أو أصفر أخضر شاحب | |
| نطاق الإرسال | 400 ₹5000 | nm |
| مؤشر الانكسار | n0 = 2176، ne = 2.180 | @ 633 nm |
II. مواصفات الكريستال السائبة
| - نعمالمعيار- نعم | - نعمالقيمة- نعم |
|---|---|
| قطرها | Ø76.2 ملم، Ø100 ملم، غيرها |
| الطول | ≤ 150 مم، ≤ 100 مم |
| التوجيه | 127.86°Y، 64°Y، X، Y، Z، أو حسب الطلب |
III. مواصفات الوافر - نعم
| - نعمالمعيار- نعم | - نعمالقيمة- نعم | - نعمالوحدة/الملاحظة- نعم |
|---|---|---|
| قطرها | Ø76.2 ملم، Ø100 ملم | |
| سمك | ≥0.25 ملم | |
| التوجيه | 127.86°Y، 64°Y، X، Y، Z، أو حسب الطلب | |
| الطائرة المرجعية | إكس، واي، زي، أو مخصصة | |
| عرض الطائرة المرجعية | 22 ± 2 | ملم |
| خشونة السطح (Ra/Rz) | 10/5 | μm |
| تغير السماكة الإجمالي (TTV) | <10 | μm |
التطبيق
الرنينات والمرشحات الكهربائية: الاستفادة من تأثيرها الكهربائي القوي،يستخدم LiTaO3 في مرشحات الموجات الصوتية السطحية عالية التردد وموجات الصوتية الكبيرة (BAW) لمعالجة الإشارات في الهواتف المحمولة، الاتصالات الفضائية، وأنظمة الرادار.
محولات الموجات فوق الصوتية والتصوير الكهربائي: يجعل معامل الارتباط الكهربائي الميكانيكي العالي من LiTaO3 مثالياً للتصوير بالموجات فوق الصوتية الطبية ومحولات الاختبار الصناعية غير المدمرة.
أسئلة وأجوبة
س: ما هو ليتاو3؟
ج: ليتاو 3 (ليثيوم تانتاليت) هو مادة بلورية واحدة ذات خصائص كهربائية بصرية وبيزو كهربائية وغير خطية بصرية ممتازة. يستخدم على نطاق واسع في الاتصالات البصرية والليزر والصوتية,و الكشف عن الأشعة تحت الحمراء
س: ما هو الفرق بين LiTaO3 و LiNbO3؟
ج: ليتاو3 لديه عتبة أضرار ليزر أعلى واستقرار حراري أفضل، مما يجعله أكثر ملاءمة لليزر عالية الطاقة وتحويل التردد.لديه معامل كهربائي بصري أعلى ويستخدم عادة في الاتصالات البصرية.
س: ما هي اتجاهات البلورات النموذجية لـ LiTaO3؟
ج: تشمل التوجهات الشائعة Z-cut (للمعدات الكهربائية البصرية وأجهزة SAW) و X-cut / Y-cut (لتطبيقات موجات صوتية محددة).
س: هل يمكن تخصيص منتجات LiTaO3؟
ج: نعم، تخصيص متاح للحجم والتوجه والسمك والنهاية السطحية وتركيز المنشطات لتلبية متطلبات التطبيق المختلفة.
