| اسم العلامة التجارية: | ZMSH |
| رقم الطراز: | رقائق الكوارتز |
| الـ MOQ: | 25 |
| السعر: | 20USD |
| تفاصيل التعبئة: | كرتون مخصص |
| شروط الدفع: | T/T |

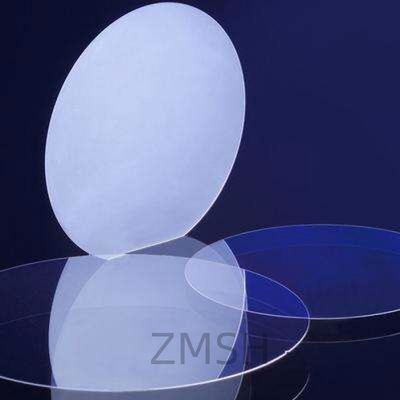

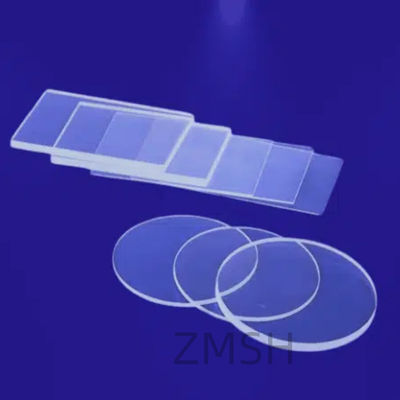

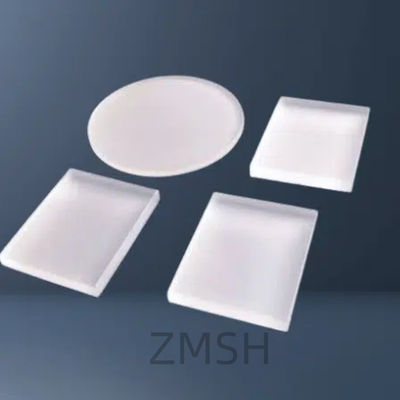

تصنع رقائق الكوارتز من ثاني أكسيد السيليكون البلورية (SiO2). خصائص الكوارتز الفريدة تجعلها مادة أساسية في مختلف الصناعات المتقدمة.
تظهر رقائق الكوارتز خصائص ممتازة مثل المقاومة الحرارية العالية ، ونقل الضوء المتفوق في الأطوال الموجية المحددة ، والحصانة الكيميائية ، ومعامل التوسع الحراري المنخفض.هذه الخصائص تجعلها مناسبة للغاية للتطبيقات التي تتطلب الاستقرار في درجات الحرارة القصوى، مقاومة للمواد الكيميائية القاسية، والشفافية في نطاقات الطيفية المحددة.
في الصناعات مثل تصنيع أشباه الموصلات، والبصريات، وMEMS (النظم الكهربائية الميكرو-الميكانيكية) ،يتم استخدام رقائق الكوارتز على نطاق واسع بسبب قدرتها على تحمل درجات الحرارة العالية دون تشوه أو تدهورأنها تعمل كقاعدة لترسب فيلم رقيق، حفر الهيكل الدقيق، أو تصنيع مكونات الدقة التي تتطلب دقة الأبعاد العالية والاستقرار الحراري.
نمو البلورات
يتم زراعة كرات الكوارتز باستخدام بلورات البذور الطبيعية أو الاصطناعية من خلال أساليب التفاعل الحراري أو الاندماج باللهب (فيرنيول).
تقطيع البلاط
يتم تقطيع البلاطات الأسطوانية إلى رقائق باستخدام أشرطة الشفرات من الأسلاك الماسية ، مما يضمن توحيد السماكة والحد الأدنى من فقدان الحافة.
التصفيف واللمع
يتم طلاء الوافرات ، وتحطيمها ، ومن ثم صقلها لتحقيق النهاية السلسة المرآة مع الخامسة السطحية المنخفضة (Ra < 1 nm للوافر من الدرجة البصرية).
التنظيف والتفتيش
تنظيف الموجات فوق الصوتية أو RCA يزيل الجسيمات والملوثات المعدنية. يخضع كل رقاقة لفحص الأبعاد وسطح السطح.
| نوع الكوارتز | 4 | 6 | 8 | 12 |
|---|---|---|---|---|
| الحجم | ||||
| قطر (بوص) | 4 | 6 | 8 | 12 |
| سمك (ملم) | 0.05 2 | 0.255 | 0.3 5 | 0.4 5 |
| معدل التسامح في القطر (بوص) | ± 0.1 | ± 0.1 | ± 0.1 | ± 0.1 |
| معدل التسامح مع السماكة (ملم) | قابلة للتخصيص | قابلة للتخصيص | قابلة للتخصيص | قابلة للتخصيص |
| الخصائص البصرية | ||||
| مؤشر الانكسار @365 nm | 1.474698 | 1.474698 | 1.474698 | 1.474698 |
| مؤشر الانكسار @546.1 nm | 1.460243 | 1.460243 | 1.460243 | 1.460243 |
| مؤشر الانكسار @1014 nm | 1.450423 | 1.450423 | 1.450423 | 1.450423 |
| النقل الداخلي (1250 ∼ 1650 نانومتر) | > 99.9% | > 99.9% | > 99.9% | > 99.9% |
| النقل الإجمالي (1250 ∼ 1650 نانومتر) | >92% | >92% | >92% | >92% |
| جودة التصنيع | ||||
| TTV (تغير السماكة الإجمالية، μm) | <3 | <3 | <3 | <3 |
| مسطحة (μm) | ≤15 | ≤15 | ≤15 | ≤15 |
| خشونة السطح (nm) | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
| القوس (μm) | <5 | <5 | <5 | <5 |
| الخصائص الفيزيائية | ||||
| الكثافة (g/cm3) | 2.20 | 2.20 | 2.20 | 2.20 |
| نموذج يونغ (GPa) | 74.20 | 74.20 | 74.20 | 74.20 |
| صلابة موهز | 6 ¢7 | 6 ¢7 | 6 ¢7 | 6 ¢7 |
| نموذج القطع (GPa) | 31.22 | 31.22 | 31.22 | 31.22 |
| نسبة بويسون | 0.17 | 0.17 | 0.17 | 0.17 |
| قوة الضغط (GPa) | 1.13 | 1.13 | 1.13 | 1.13 |
| قوة الشد (MPa) | 49 | 49 | 49 | 49 |
| الثابتة الكهربائية (1 ميغاهرتز) | 3.75 | 3.75 | 3.75 | 3.75 |
| الخصائص الحرارية | ||||
| نقطة التوتر (1014.5 Pa·s) | 1000 درجة مئوية | 1000 درجة مئوية | 1000 درجة مئوية | 1000 درجة مئوية |
| نقطة التسخين (1013 Pa·s) | 1160 درجة مئوية | 1160 درجة مئوية | 1160 درجة مئوية | 1160 درجة مئوية |
| نقطة الترطيب (107.6 Pa·s) | 1620 درجة مئوية | 1620 درجة مئوية | 1620 درجة مئوية | 1620 درجة مئوية |

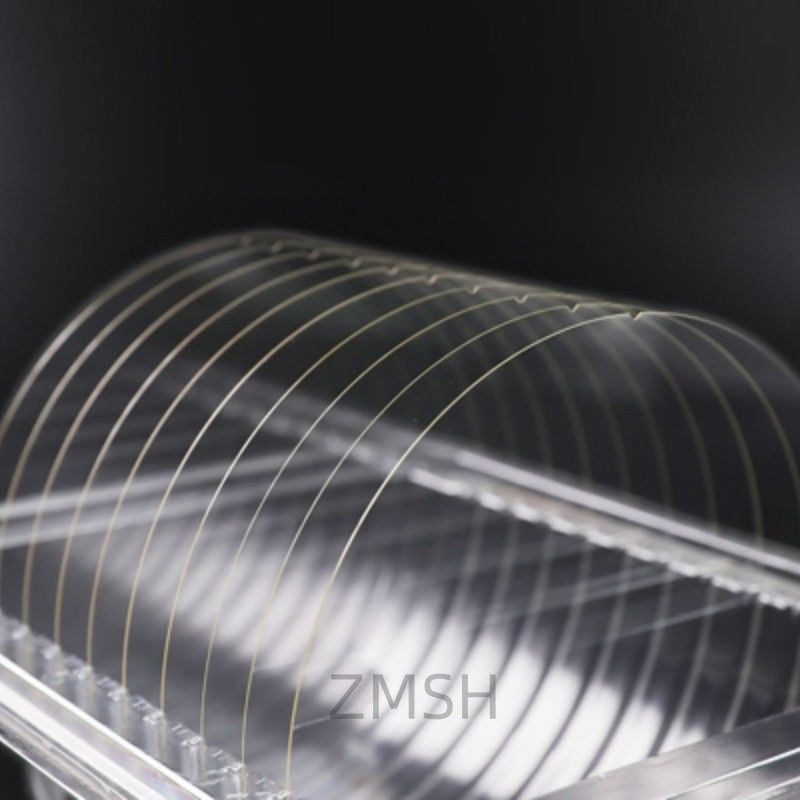

رقاقة الكوارتز هي قرص رقيق وسطح مصنوع من ثاني أكسيد السيليكون البلورية (SiO2) ، وعادة ما يتم تصنيعه بأحجام نصف الموصلات القياسية (على سبيل المثال ، 2 "، 3 "، 4 "، 6 "، 8 "، أو 12").الاستقرار الحراري، والشفافية البصرية ، يتم استخدام رقاقة الكوارتز كقاعدة أو حامل في تطبيقات مختلفة عالية الدقة مثل تصنيع أشباه الموصلات ، أجهزة MEMS ، الأنظمة البصرية ،وعمليات الفراغ.
الكوارتز هو شكل صلب بلوري من ثاني أكسيد السيليكون (SiO2) ، في حين أن هلام السيليكا هو شكل غير جامد ومسام من SiO2 ، يستخدم عادة كمجفف لاستيعاب الرطوبة.
الكوارتزصلبة وشفافة، وتستخدم في التطبيقات الإلكترونية والبصرية والصناعية.
هلام السيليكايظهر على شكل حبات صغيرة أو حبيبات ويستخدم في المقام الأول لمراقبة الرطوبة في التعبئة والتغليف والإلكترونيات والتخزين.
تستخدم بلورات الكوارتز على نطاق واسع في الإلكترونيات والبصريات بسبب خصائصها الكهربائية (تولد شحنة كهربائية تحت الضغط الميكانيكي). تشمل التطبيقات الشائعة:
أجهزة التذبذب والتحكم في التردد(على سبيل المثال، الساعات الكوارتز، الساعات، أجهزة التحكم الصغيرة)
المكونات البصرية(على سبيل المثال، العدسات، لوحات الموجات، النوافذ)
أجهزة الرنين والفلاترفي أجهزة الراديو اللاسلكي والاتصالات
أجهزة استشعارللضغط أو التسارع أو القوة
تصنيع أشباه الموصلاتكمستحضرات أو نوافذ عملية
يستخدم الكوارتز في التطبيقات المتعلقة بالشرائح الدقيقة لأنه يوفر:
الاستقرار الحراريخلال عمليات درجة الحرارة العالية مثل الانتشار والتصليح
العزل الكهربائيبسبب خصائصها الكهربائية
المقاومة الكيميائيةإلى الأحماض والمذيبات المستخدمة في تصنيع أشباه الموصلات
دقة الأبعادوانخفاض التوسع الحراري لتحقيق محاذاة موثوقة للطباعة الحجرية
في حين أن الكوارتز نفسه لا يستخدم كمادة أشباه الموصلات النشطة (مثل السيليكون) ، فإنه يلعب دورًا داعمًا حيويًا في بيئة التصنيعوالقناع الضوئي.
