| اسم العلامة التجارية: | ZMSH |
| رقم الطراز: | رقائق الكوارتز |
| الـ MOQ: | 25 |
| السعر: | 20USD |
| تفاصيل التعبئة: | كرتون مخصص |
| شروط الدفع: | T/T |
اللوحات الكوارتزية تلعب دوراً لا غنى عنه في تطوير الصناعات الإلكترونية وشبه الموصلات والبصريةمضمنة في محطات قاعدة عالية التردد تعمل بشبكات 5Gويتم دمجها في أدوات تصنيع أجهزة الشريحة الصغيرة من الجيل التالي، وجبات الكوارتز ضرورية. هذه الأساسات عالية النقاء تمكن الابتكارات في كل شيء من الحوسبة الكمية إلى الفوتونيات المتقدمة.على الرغم من أنه مستمد من واحدة من أكثر المعادن وفرة على الأرض، لوحات الكوارتز مصممة لمعايير استثنائية من الدقة والأداء.

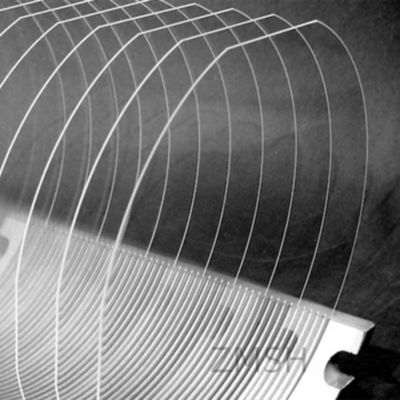

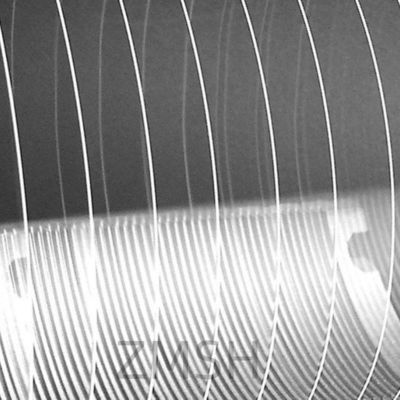

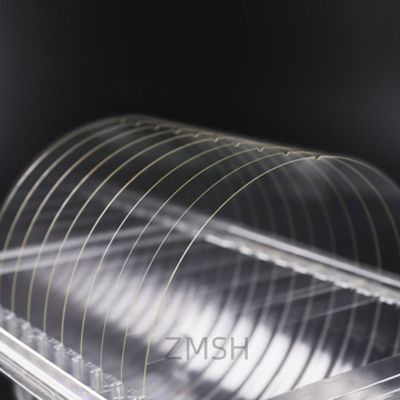

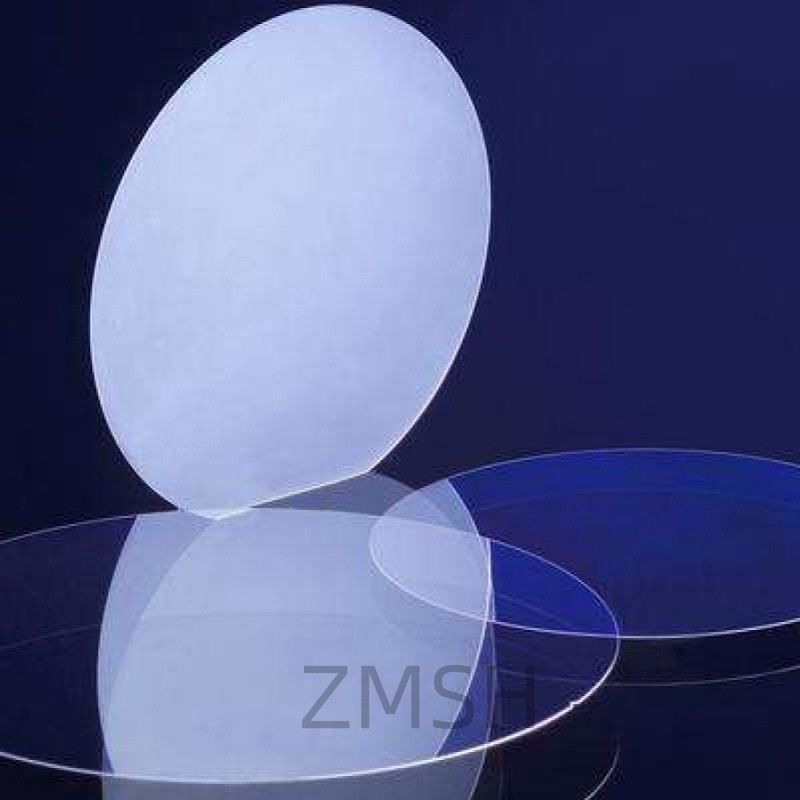

رقائق الكوارتز هي أقراص دائرية رقيقة تم إنشاؤها من بلور الكوارتز الاصطناعي النقي للغاية. متوفرة في قطرات قياسية تتراوح من 2 إلى 12 بوصة ، تتراوح رقائق الكوارتز عادةً في سمكها من 0.5 إلى 6 ملم. على عكس الكوارتز الطبيعي، الذي يشكل بلورات نظرية غير منتظمة، يتم زراعة الكوارتز الاصطناعي في ظل ظروف مختبرية خاضعة للرقابة الشديدة، مما ينتج هياكل بلورية موحدة.
توفر البلورية المتأصلة لفواصل الكوارتز مقاومة كيميائية لا مثيل لها وشفافية بصرية واستقرار تحت درجات الحرارة العالية والإجهاد الميكانيكي.هذه الخصائص تجعل رقائق الكوارتز مكون أساسي لأجهزة الدقة المستخدمة في نقل البيانات، الاستشعار، الحوسبة، وتكنولوجيات القائمة على الليزر.
| نوع الكوارتز | 4 | 6 | 8 | 12 |
|---|---|---|---|---|
| الحجم | ||||
| قطر (بوص) | 4 | 6 | 8 | 12 |
| سمك (ملم) | 0.05 2 | 0.255 | 0.3 5 | 0.4 5 |
| معدل التسامح في القطر (بوص) | ± 0.1 | ± 0.1 | ± 0.1 | ± 0.1 |
| معدل التسامح مع السماكة (ملم) | قابلة للتخصيص | قابلة للتخصيص | قابلة للتخصيص | قابلة للتخصيص |
| الخصائص البصرية | ||||
| مؤشر الانكسار @365 nm | 1.474698 | 1.474698 | 1.474698 | 1.474698 |
| مؤشر الانكسار @546.1 nm | 1.460243 | 1.460243 | 1.460243 | 1.460243 |
| مؤشر الانكسار @1014 nm | 1.450423 | 1.450423 | 1.450423 | 1.450423 |
| النقل الداخلي (1250 ∼ 1650 نانومتر) | > 99.9% | > 99.9% | > 99.9% | > 99.9% |
| النقل الإجمالي (1250 ∼ 1650 نانومتر) | >92% | >92% | >92% | >92% |
| جودة التصنيع | ||||
| TTV (تغير السماكة الإجمالية، μm) | <3 | <3 | <3 | <3 |
| مسطحة (μm) | ≤15 | ≤15 | ≤15 | ≤15 |
| خشونة السطح (nm) | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
| القوس (μm) | <5 | <5 | <5 | <5 |
| الخصائص الفيزيائية | ||||
| الكثافة (g/cm3) | 2.20 | 2.20 | 2.20 | 2.20 |
| نموذج يونغ (GPa) | 74.20 | 74.20 | 74.20 | 74.20 |
| صلابة موهز | 6 ¢7 | 6 ¢7 | 6 ¢7 | 6 ¢7 |
| نموذج القطع (GPa) | 31.22 | 31.22 | 31.22 | 31.22 |
| نسبة بويسون | 0.17 | 0.17 | 0.17 | 0.17 |
| قوة الضغط (GPa) | 1.13 | 1.13 | 1.13 | 1.13 |
| قوة الشد (MPa) | 49 | 49 | 49 | 49 |
| الثابتة الكهربائية (1 ميغاهرتز) | 3.75 | 3.75 | 3.75 | 3.75 |
| الخصائص الحرارية | ||||
| نقطة التوتر (1014.5 Pa·s) | 1000 درجة مئوية | 1000 درجة مئوية | 1000 درجة مئوية | 1000 درجة مئوية |
| نقطة التسخين (1013 Pa·s) | 1160 درجة مئوية | 1160 درجة مئوية | 1160 درجة مئوية | 1160 درجة مئوية |
| نقطة الترطيب (107.6 Pa·s) | 1620 درجة مئوية | 1620 درجة مئوية | 1620 درجة مئوية | 1620 درجة مئوية |
يتم تصميم رقائق الكوارتز خصيصًا لتلبية التطبيقات المتطلبة عبر الصناعات بما في ذلك:
هناك طريقتان أساسيتان لتصنيع رقائق الكوارتز:
يتم صنع رقائق الكوارتز المصبوب عن طريق إذابة حبيبات الكوارتز الطبيعية إلى زجاج غير متبلور ، ثم تقطيع وتلميع الكتلة الصلبة إلى رقائق رقيقة. توفر رقائق الكوارتز هذه:
فهي مثالية لمعدات الطباعة الحجرية ، وأفران درجة الحرارة العالية ، والنوافذ البصرية ولكنها ليست مناسبة للتطبيقات الكهربائية النجمية بسبب عدم وجود ترتيب بلوري.
يتم زراعة رقائق الكوارتز المزروعة بشكل اصطناعي لإنتاج بلورات خالية من العيوب مع توجيه الشبكة الدقيق. تم تصميم هذه الرقائق للتطبيقات التي تتطلب:
تتضمن عملية الإنتاج نمو البذور في الأوتوكلافات ، تليها التقطيع والتوجيه والتصليح والكمال.
الموردين العالميين المتخصصين في رقائق الكوارتز عالية الدقة:
هيريوس(ألمانيا) الكوارتز المذاب والاصطناعي
كوارتز شين إيتسو(اليابان) حلول رقائق عالية النقاء
وافيربرو(الولايات المتحدة الأمريكية)
(كورت كريستال)(ألمانيا) رقائق الكريستال الاصطناعية
تواصل رقائق الكوارتز تطورها كمكونات أساسية في المناظر التقنية الناشئة:
التصغيريتم تصنيع رقائق الكوارتز بمسامح أكثر صرامة لدمج الأجهزة المدمجة.
إلكترونيات الترددات العاليةتصاميم رقائق الكوارتز الجديدة تدفع إلى مجالات الموجات الميميرية و THz لـ 6G و الرادار.
الجيل القادم من أجهزة الاستشعارمن المركبات المستقلة إلى إنترنت الأشياء الصناعي، أصبحت أجهزة الاستشعار القائمة على الكوارتز أكثر أهمية.
رقاقة الكوارتز هي قرص رقيق وسطح مصنوع من ثاني أكسيد السيليكون البلورية (SiO2) ، وعادة ما يتم تصنيعه بأحجام نصف الموصلات القياسية (على سبيل المثال ، 2 "، 3 "، 4 "، 6 "، 8 "، أو 12").الاستقرار الحراري، والشفافية البصرية ، يتم استخدام رقاقة الكوارتز كقاعدة أو حامل في تطبيقات مختلفة عالية الدقة مثل تصنيع أشباه الموصلات ، أجهزة MEMS ، الأنظمة البصرية ،وعمليات الفراغ.
الكوارتز هو شكل صلب بلوري من ثاني أكسيد السيليكون (SiO2) ، في حين أن هلام السيليكا هو شكل غير جامد ومسام من SiO2 ، يستخدم عادة كمجفف لاستيعاب الرطوبة.
تستخدم بلورات الكوارتز على نطاق واسع في الإلكترونيات والبصريات بسبب خصائصها الكهربائية (تولد شحنة كهربائية تحت الضغط الميكانيكي). تشمل التطبيقات الشائعة:
يستخدم الكوارتز في التطبيقات المتعلقة بالشرائح الدقيقة لأنه يوفر:
