| اسم العلامة التجارية: | ZMSH |
| الـ MOQ: | 5 |
| السعر: | by case |
| تفاصيل التعبئة: | كرتون مخصص |
| شروط الدفع: | ر/ر |
السيليكا المذابة أو الكوارتز المذابة التي هي المرحلة غير المتحركة من الكوارتز (SiO2). وعلى النقيض من زجاج البوروسيليكات، السيليكا المذابة لا تحتوي على المواد الإضافية؛ وبالتالي فهي موجودة في شكلها النقي، SiO2.السيليكا المنصهرة لديها انتقال أعلى في الأشعة تحت الحمراء والأشعة فوق البنفسجية الطيف بالمقارنة مع الزجاج العادييتم إنتاج السيليكا المذابة عن طريق الذوبان وإعادة تثبيت SiO2 فائق النقاء.من ناحية أخرى ، يتم صنع السيليكا الاصطناعية المذابة من السيليكون الغني بالمواد الكيميائية السابقة مثل SiCl4 التي يتم غازها ثم تكسيدها في جو H2 + O2يتم صهر غبار SiO2 الذي يتشكل في هذه الحالة إلى السيليكا على الركيزة. يتم قطع كتلة السيليكا المذابة إلى رقائق ثم يتم طلاء الرقائق أخيرًا.
نقاء مرتفع للغاية (≥ 99.99٪ SiO2)
مثالية للعمليات الحساسة للتلوث في أشباه الموصلات والفوتونيات.
نطاق درجة حرارة واسع
تتحمل البيئات الحرارية الباردة إلى > 1100 درجة مئوية دون تشوه.
إمكانية انتقال الأشعة فوق البنفسجية والأشعة تحت البنفسجية استثنائية
يوفر وضوحا بصريا ممتازا من الأشعة فوق البنفسجية العميقة (DUV) إلى الأشعة تحت الحمراء القريبة (NIR).
التوسع الحراري المنخفض
يضمن استقرار الأبعاد تحت الدورة الحرارية ، مما يقلل من إجهاد المكونات.
الحصانة الكيميائية
مقاومة لمعظم الأحماض والقواعد والمذيبات ، مثالية لظروف العملية القاسية.
مراقبة جودة السطح
متوفرة في صيغ ناعمة للغاية وملمسة من جانبين لتطبيقات البصرية و MEMS.

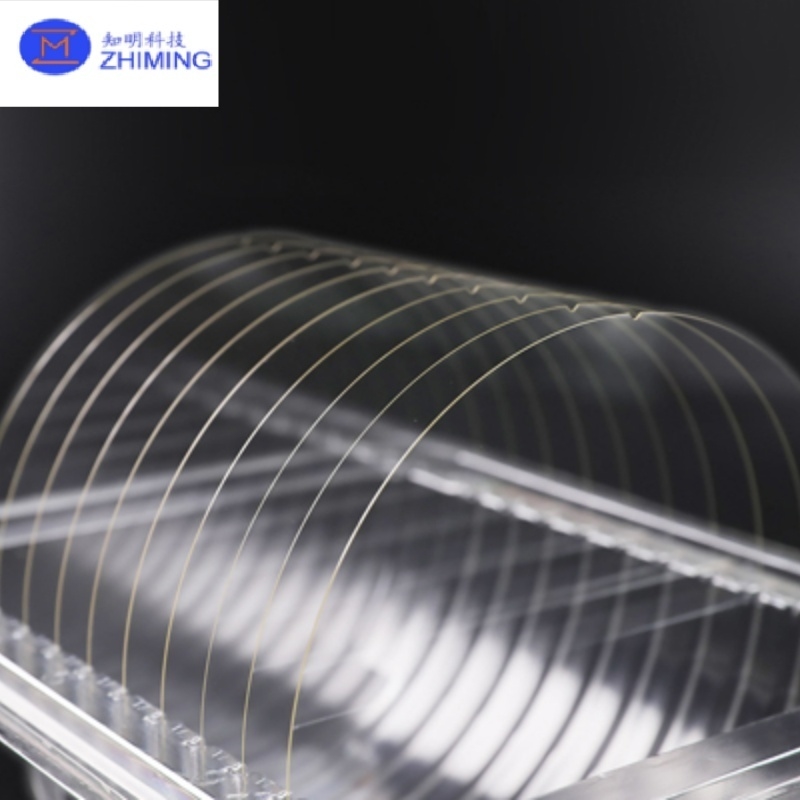

يتم إنتاج رقائق الكوارتز المنصهرة من خلال الخطوات التالية:
اختيار المواد الخام:يتم اختيار رمل الكوارتز الطبيعي عالي النقاء أو بلورات وتطهيرها.
الذوبان والانصهار:يتم إذابة حبيبات الكوارتز عند ~ 2000 درجة مئوية في الفرن الكهربائي تحت جو خاضع للتحكم لإزالة الفقاعات والشوائب.
التجمد وتشكيل الكتل:يتم تبريد المادة المنصهرة إلى بلاطات أو كتلة صلبة.
قطع الوافرات:أشرطة الحديد الدقيقة تقطع الكوارتز المتصلب إلى قطع فارغة
طلاء وتلميع:يتم طحن سطح الوافرات وتحليلها وتلميعها لتحقيق سمك وسطحية دقيقة.
التنظيف والتفتيش:يتم تنظيف الوافلات النهائية بالموجات فوق الصوتية في الغرف النظيفة من الفئة 100/1000 وتفتيشها بحثًا عن العيوب.
يتم استخدام رقائق الكوارتز المصبوب في جميع الصناعات التي تتطلب الشفافية البصرية ، والمتانة الحرارية ، ومقاومة الكيماويات:
رقائق حاملة في عمليات درجة حرارة عالية
أقنعة الانبعاث والزرع الأيوني
منصات الحفر والترسب والتفتيش
أجزاء من المواد المستخدمة في الطلاء
نوافذ ليزر ومقسّمات الأشعة
المكونات البصرية UV و IR الدقيقة
حاملات العينات لأدوات التحليل
منصات التحليل الميكروفلوديكية والكيميائية
الركائز التفاعلية عالية درجة الحرارة
رقائق الأفران لإنتاج رقائق LED
الأساسيات في البحث والتطوير في الخلايا الضوئية
| المواصفات | الوحدة | 4" | 6" | 8" | 10 " | 12" |
|---|---|---|---|---|---|---|
| قطر / حجم (أو مربع) | ملم | 100 | 150 | 200 | 250 | 300 |
| التسامح (±) | ملم | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| سمك | ملم | 0.10 أو أكثر | 0.30 أو أكثر | 0.40 أو أكثر | 0.50 أو أكثر | 0.50 أو أكثر |
| مسطح المرجعية الأساسية | ملم | 32.5 | 57.5 | نصف حفرة | نصف حفرة | نصف حفرة |
| LTV (5mm × 5mm) | μm | < 0.5 | < 0.5 | < 0.5 | < 0.5 | < 0.5 |
| TTV | μm | < 2 | < 3 | < 3 | < 5 | < 5 |
| اركبي | μm | ± 20 | ±30 | ±40 | ±40 | ±40 |
| حركة الدوران | μm | ≤ 30 | ≤ 40 | ≤ 50 | ≤ 50 | ≤ 50 |
| PLTV (5mm × 5mm) < 0.4μm | % | ≥95% | ≥95% | ≥95% | ≥95% | ≥95% |
| تدوير الحافة | ملم | تتوافق مع معيار SEMI M1.2 / الرجوع إلى IEC62276 | ||||
| نوع السطح | جانب واحد ملمع / جانب مزدوج ملمع | |||||
| الجانب الملمع Ra | nm | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
| المعايير الخلفية | μm | عامة 0.2-0.7 أو مخصصة | ||||
هيكل شبيه بالزجاجيزيل الانكسار الثنائي الموجود في الكوارتز البلورية
لا يوجد محور بلورمثالي للسلوك الإيزوتروبية في التطبيقات البصرية
سطح غير مسام، ناعملتحسين النظافة والتماسك في الطلاء
مناسبة للاتصال والحفر والتصوير الضوئي
الدرجات ذات المحتوى المنخفض من OHمتاحة لتحسين مقاومة الأشعة فوق البنفسجية
س1: ما هو الفرق بين الكوارتز المنصهر والسيليكا المنصهر؟
وكلاهما يشير إلى SiO2 غير المتحركة، ولكن "السيليكا المنصهرة" غالبا ما يعني الزجاج عالي النقاء المنتج بشكل اصطناعي، في حين أن "الكوارتز المنصهرة" مشتقة من الكوارتز الطبيعي.خصائصهم متطابقة تقريبا في معظم التطبيقات.
السؤال 2: هل يمكن استخدام رقائق الكوارتز المصبوبة في بيئات الفراغ العالي؟
نعم، الكوارتز المذاب لديه انبعاثات منخفضة للغاية واستقرار حراري عال، مما يجعله مثالي لنظم فراغ وتطبيقات الفضاء.
السؤال 3: هل هذه الشرائح مناسبة لتطبيقات الليزر فوق البنفسجي؟
بالتأكيد. الكوارتز المذاب يظهر انتقال ممتاز في نطاق الأشعة فوق البنفسجية العميقة (إلى ~ 185 نانومتر) ، مما يجعله مناسبًا جيدًا لضوء الليزر DUV وملفات القناع الضوئي.
س4: هل تقدمون التخصيص؟
نعم، نحن ننتج رقائق بناء على متطلبات العملاء بما في ذلك قطر، سمك، التشطيب السطحي، وأنماط القطع بالليزر.
