| اسم العلامة التجارية: | ZMSH |
| الـ MOQ: | 1 |
| السعر: | by case |
| تفاصيل التعبئة: | كرتون مخصص |
| شروط الدفع: | تي/تي |

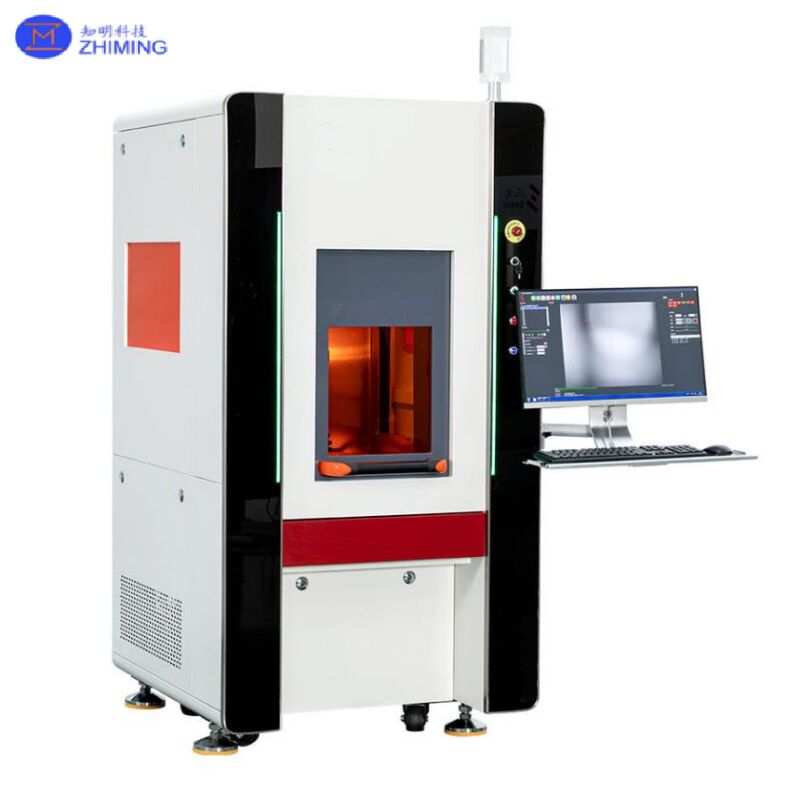

...SY-CVD11Eهونظام قطع ليزر أخضر 532 نانومترمصممة لقطع الدقة / شقمواد صلبة جداًالمواد المقدمة تشير إلى تطبيقات نموذجية تشملالماس الطبيعي، الماس المختبرومواد أخرى صلبة للغاية مثلالأمراض القلبية والقلبية، PCD، MCD، و CBN.
الليزر الأخضر (532 نانومتر)في هذا النظام يتم إنشاؤه من قبلمضاعفة التردد 1064 نانومترتؤكد المادة أنه، مقارنة مع 1064 نانومتر (موصوفة باسم "ليزر الأحمر" في الوثيقة) ، 532 نانومتر يوفر:
زيادة كفاءة المعالجة;
أسطح قطع أكثر سلاسة;
انخفاض الرسومات(خفض الرسومات غير المرغوب فيها أثناء المعالجة).
يتم وضع هذه النقاط على أنها فوائد عملية لتحقيق جودة قطع أفضل ونتائج أكثر استقرارا عند معالجة الماس والمواد فائقة الصلابة المماثلة.
لتعزيز الاستقرار على المدى الطويل والدقة، تستخدم الآلةالرخام الطبيعي كقاعدة بصرية، والتي تصف المادة بأنها مفيدة لتحسيناستقرار إنتاج الليزروبشكل عامدقة التصنيعأثناء العملية
مصدر الليزر يتبنىتبريد الدورة المائيةوتلاحظ الوثيقة أيضا أن وحدة مضخة الأساسية تستخدموحدة مضخة الولايات المتحدة الأمريكية(صياغة كما هو مذكور في المصدر) لدعم التشغيل المستقر وطويل الأمد.
تكوين النظام (الوحدات الرئيسية)يوصف النظام بأنه منصة متكاملة تشمل:
نظام الليزر(خروج 532 نانومتر)
نظام المسار البصري
نظام برمجي(برنامج قطع تطوير ذاتي)
نظام التحكم(بطاقة تحكم مخصصة + جهاز تحكم قابل للبرمجة ، مع جهاز كمبيوتر صناعي)
نظام تصوير الرؤية
نظام الحركة(إجراء تحديد الموقع / قطع XYZ)
استخراج الغبارالجهازيقدم واجهة إزالة الغبار فقط ؛ لا يتضمن مجمع الغبار.
| البند | المواصفات |
|---|---|
| طول موجة الليزر | 532 nm |
| قوة الليزر | 20 واط @ 10 كيلو هرتز |
| طريقة التبريد | تبريد المياه |
| نطاق السفر | X 150 مم؛ Y 150 مم؛ Z 70 مم |
| الدقة | XYZ ± 0.002 ملم |
| التكرار | XYZ ± 0.001 ملم |
| السرعة القصوى للمرحلة | 500 ملم/ثانية |
| التحكم | بطاقة تحكم الحركة Googol؛ برنامج قطع ذاتي التطوير؛ كمبيوتر صناعي |
| الرؤية | 1كاميرا صناعية عالية الدقة |
| الطاقة الكلية | 2 كيلوواط |
| الوزن الإجمالي | حوالي 6800 كجم |
| أبعاد الجهاز | 990 (L) × 850 (W) × 1770 (H) mm |
| حجم الشريحة (ملم) | عرض الحافة القصوى (μm) | وقت القطع (دقيقة) | التسامح من الأعلى إلى الأسفل (μm) |
|---|---|---|---|
| 7 × 7 | 230 | 20 | 30 |
| 10 × 10 | 320 | 42 | 30 |
| 15 × 15 | 600 | 160 | 30 |
التفسير (البقاء ضمن المعلومات المصدر)
تظهر الأمثلة أنه مع زيادة حجم الشريحة،ارتفاع عرض الحفرة ووقت القطع وفقا لذلك، في حين أن المدرجةتبقى tolerance من الأعلى إلى الأسفل 30 μmفي الحالات المقدمة.
وفقًا لمادة المنتج ، فإن التطبيقات النموذجية تشمل:الماس الطبيعي، الماس المختبروالمواد القاسية مثلالأمراض القلبية والقلبية، PCD، MCD، و CBN.
الوثيقة تنص على أن الليزر الأخضر الـ 532 نانومترمضاعفة التردد 1064 نانومتر، ومقارنة مع 1064 نانومتر (يشار إليها باسم "ليزر الأحمر" في المادة) ، تقدم:
زيادة كفاءة المعالجة
سطح قطع أكثر سلاسة
الرسومات أقل
طول الموجة:532 nm
طاقة الليزر:20 واط @ 10 كيلو هرتز
التبريد:تبريد المياه
